Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.
Fig 1: Engine (8-Cyl.)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 2: Engine (6-Cyl.)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 3: Engine Compartment
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 4: Vehicle Overview
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 5: Rear Of Vehicle
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 6: Roof
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 7: Tailgate
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 8: Front Doors
Courtesy of VOLVO CARS OF NORTH AMERICA.

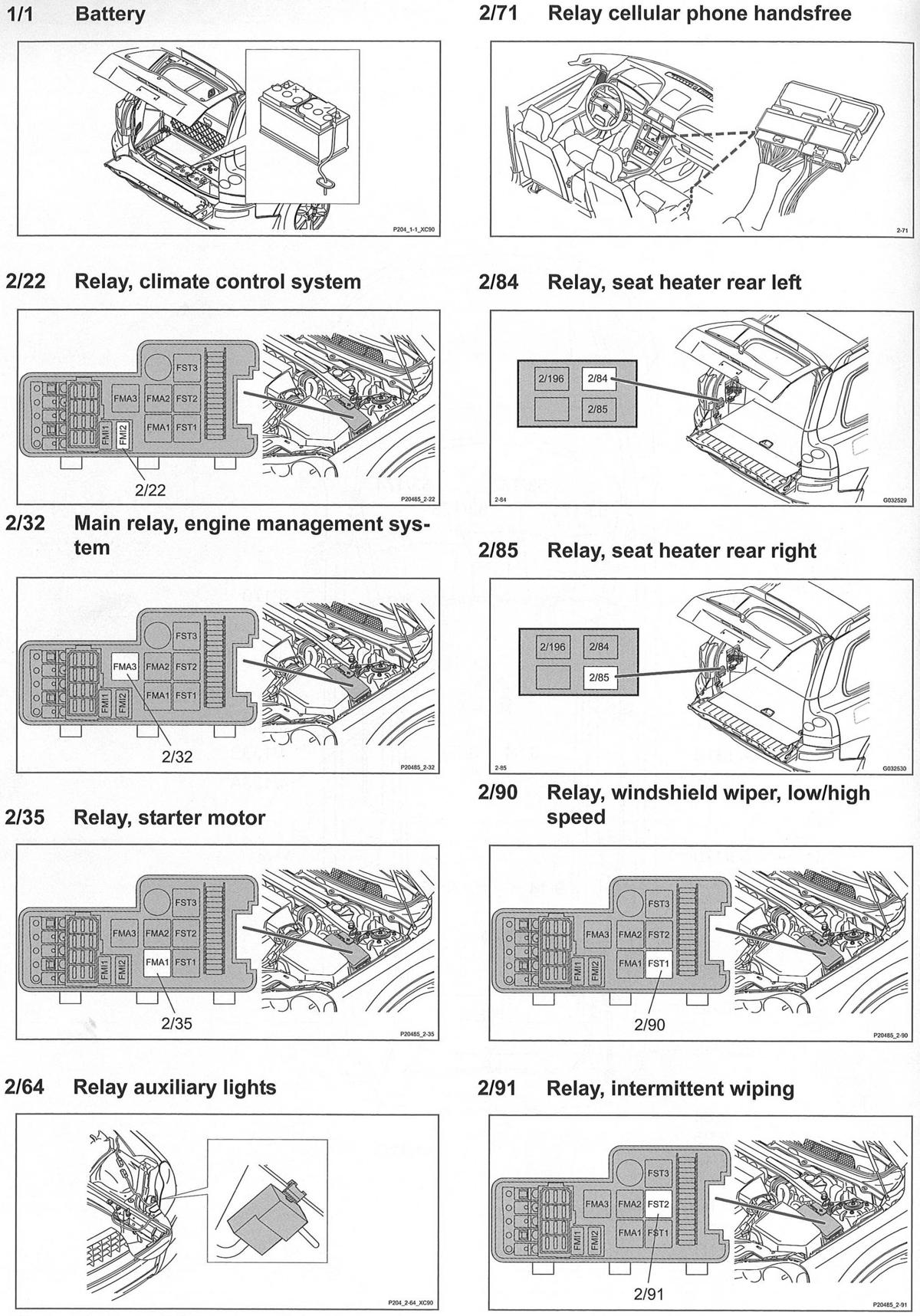

Fig 9: Components 1/1 To 2/91
Courtesy of VOLVO CARS OF NORTH AMERICA.

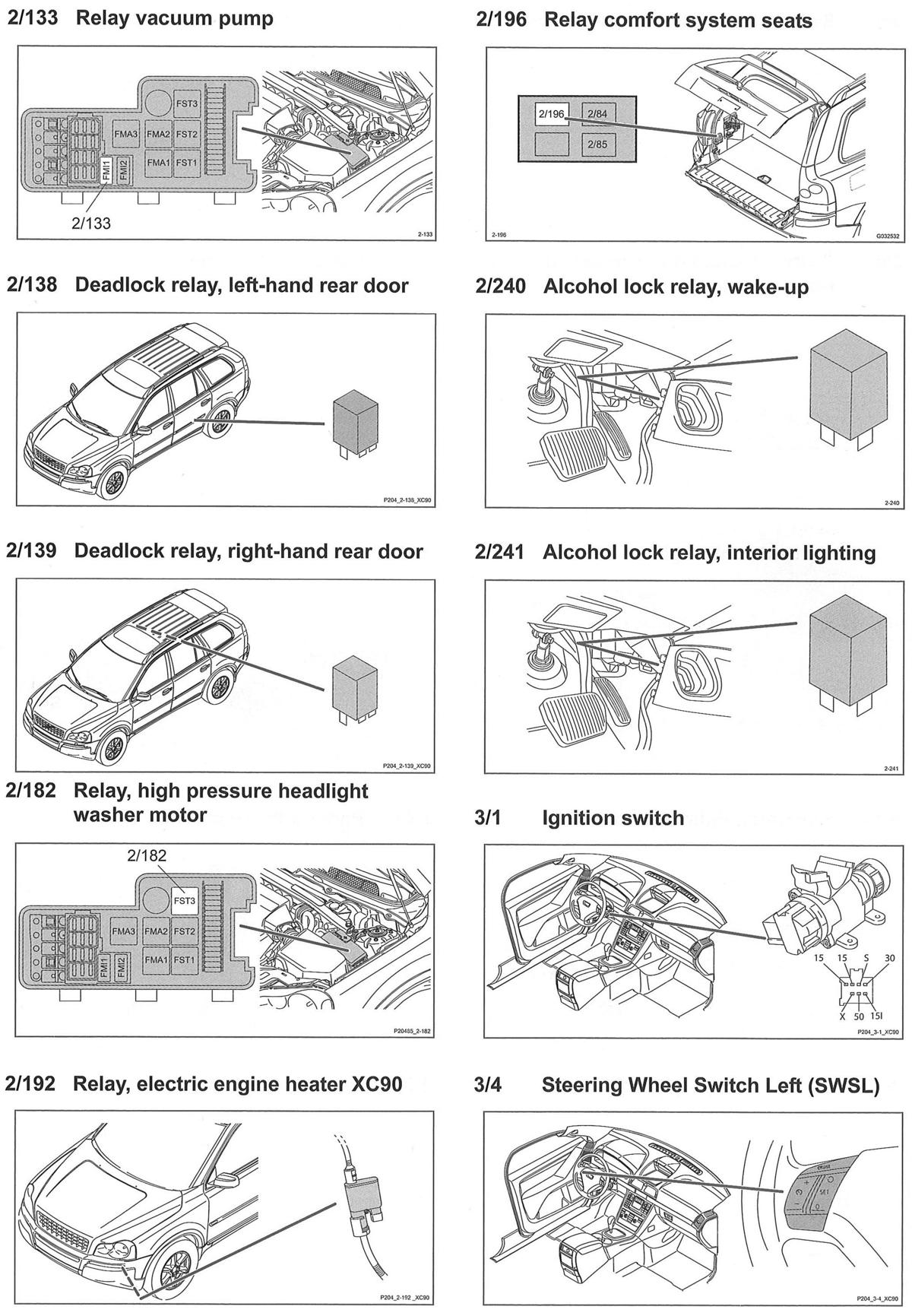

Fig 10: Components 2/133 To 3/4
Courtesy of VOLVO CARS OF NORTH AMERICA.

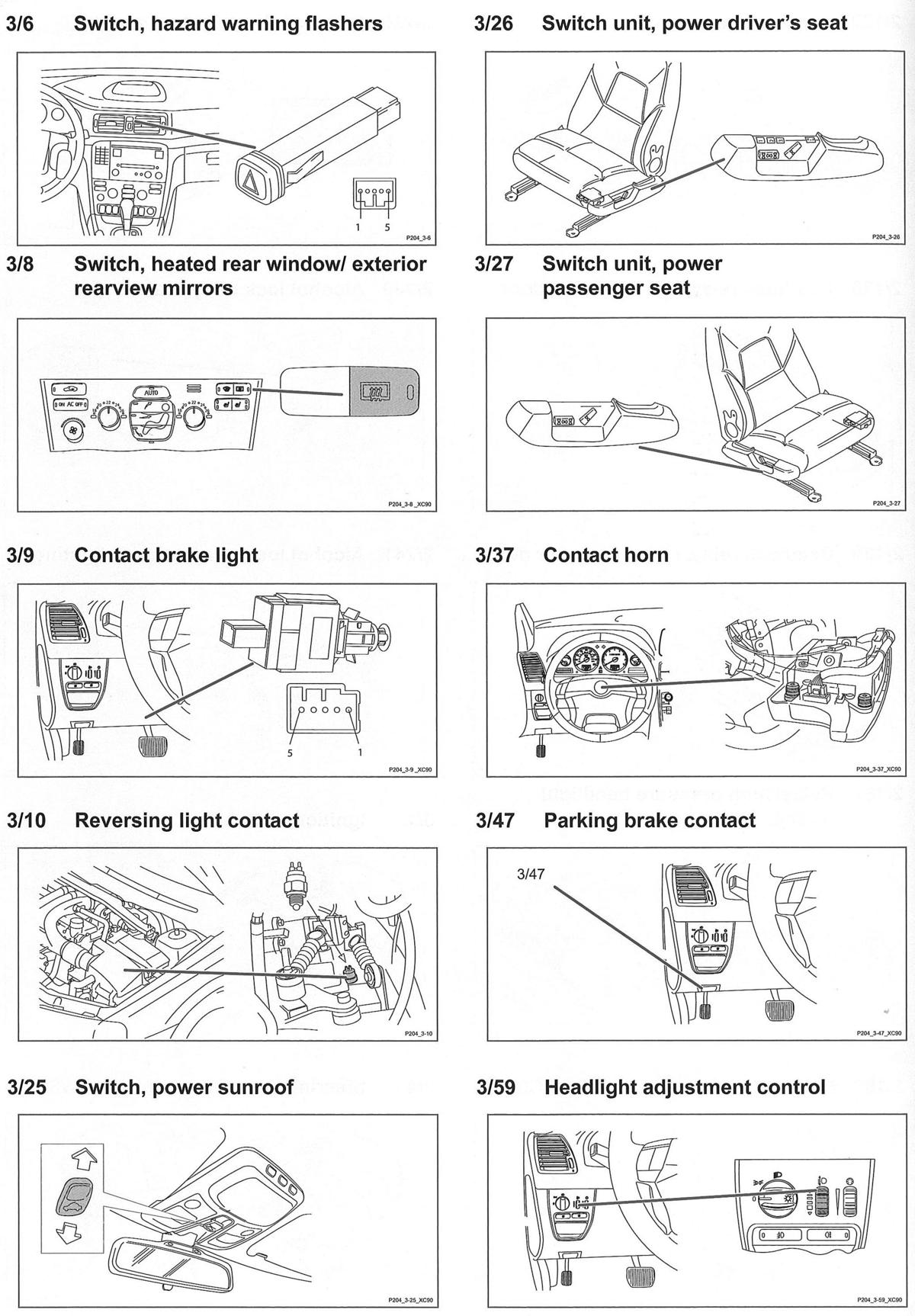

Fig 11: Components 3/6 To 3/59
Courtesy of VOLVO CARS OF NORTH AMERICA.

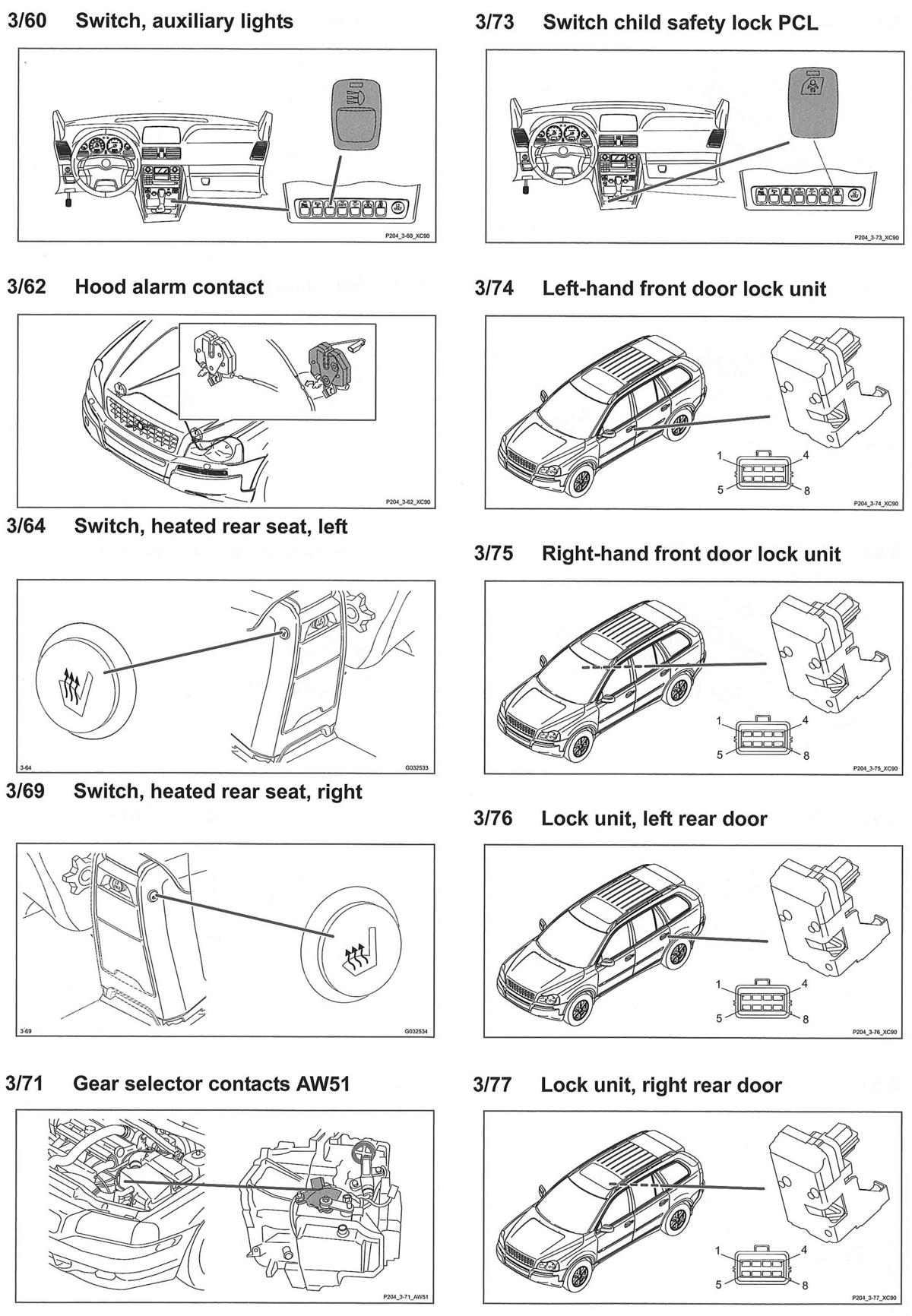

Fig 12: Components 3/60 To 3/77
Courtesy of VOLVO CARS OF NORTH AMERICA.

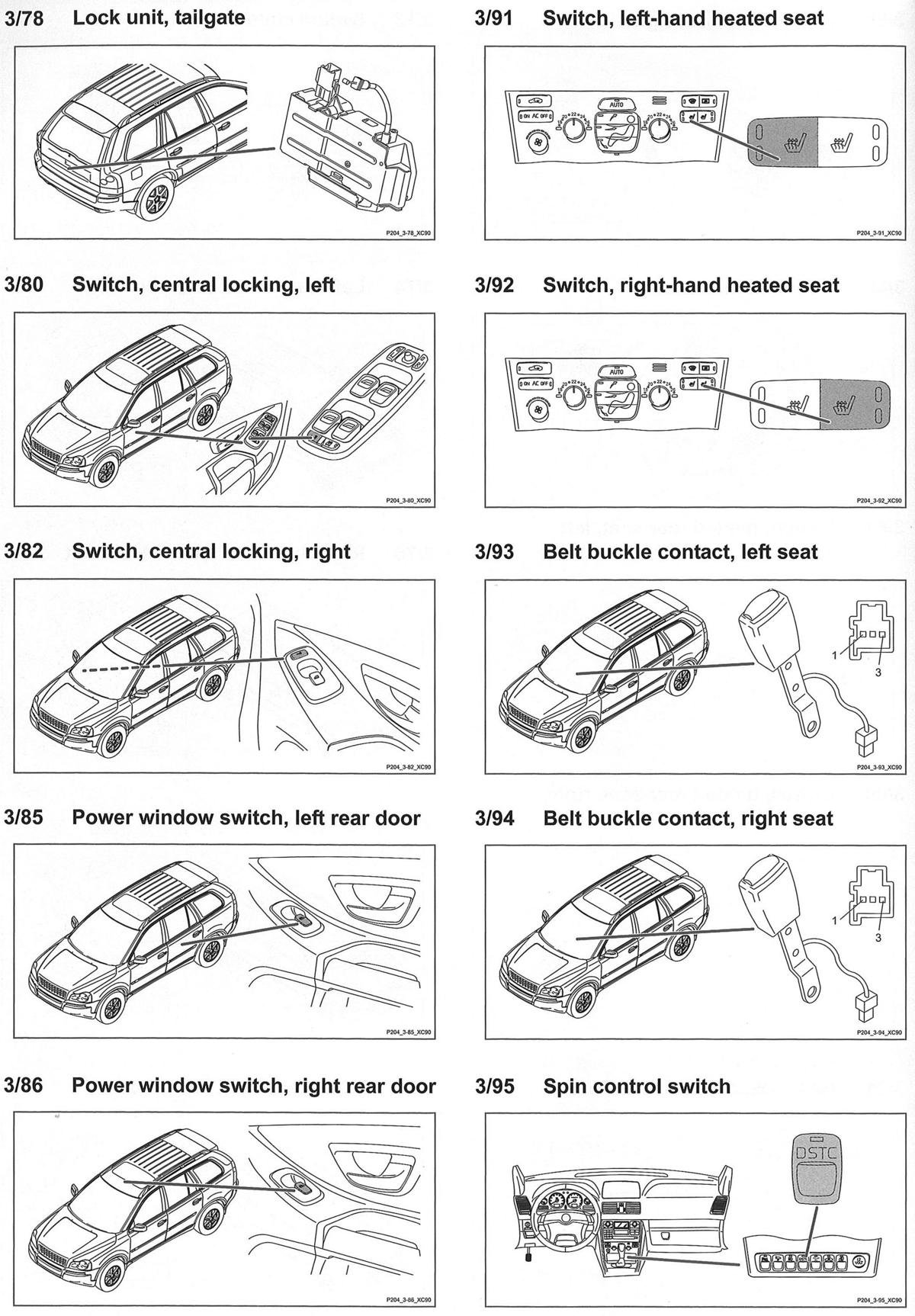

Fig 13: Components 3/78 To 3/95
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 14: Components 3/111 To 3/157
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 15: Components 3/171 To 4/9
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 16: Components 4/16 To 4/52
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 17: Components 4/56 To 4/83
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 18: Components 4/86 To 5/1
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 19: Components 6/1 To 6/28
Courtesy of VOLVO CARS OF NORTH AMERICA.

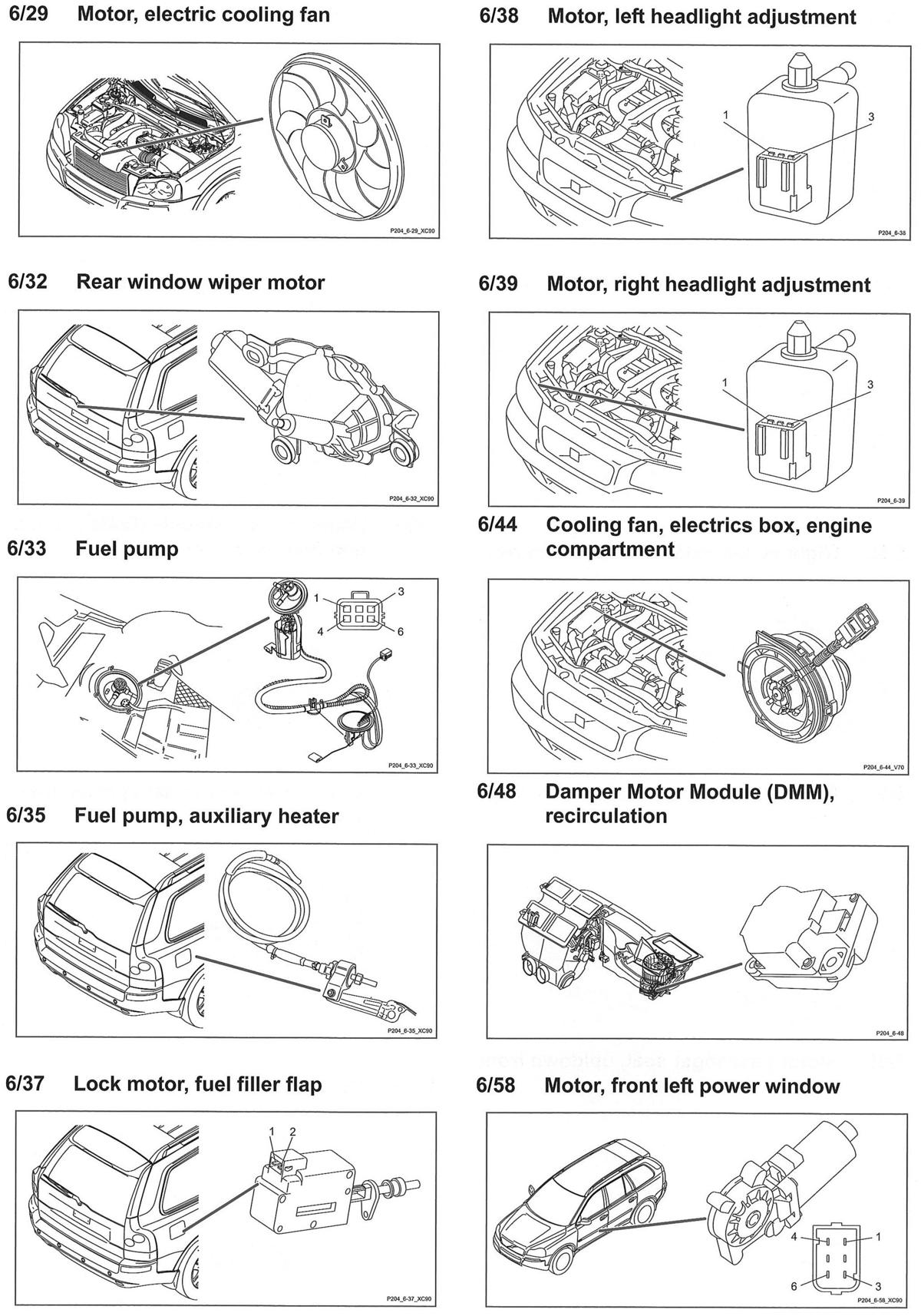

Fig 20: Components 6/29 To 6/58
Courtesy of VOLVO CARS OF NORTH AMERICA.

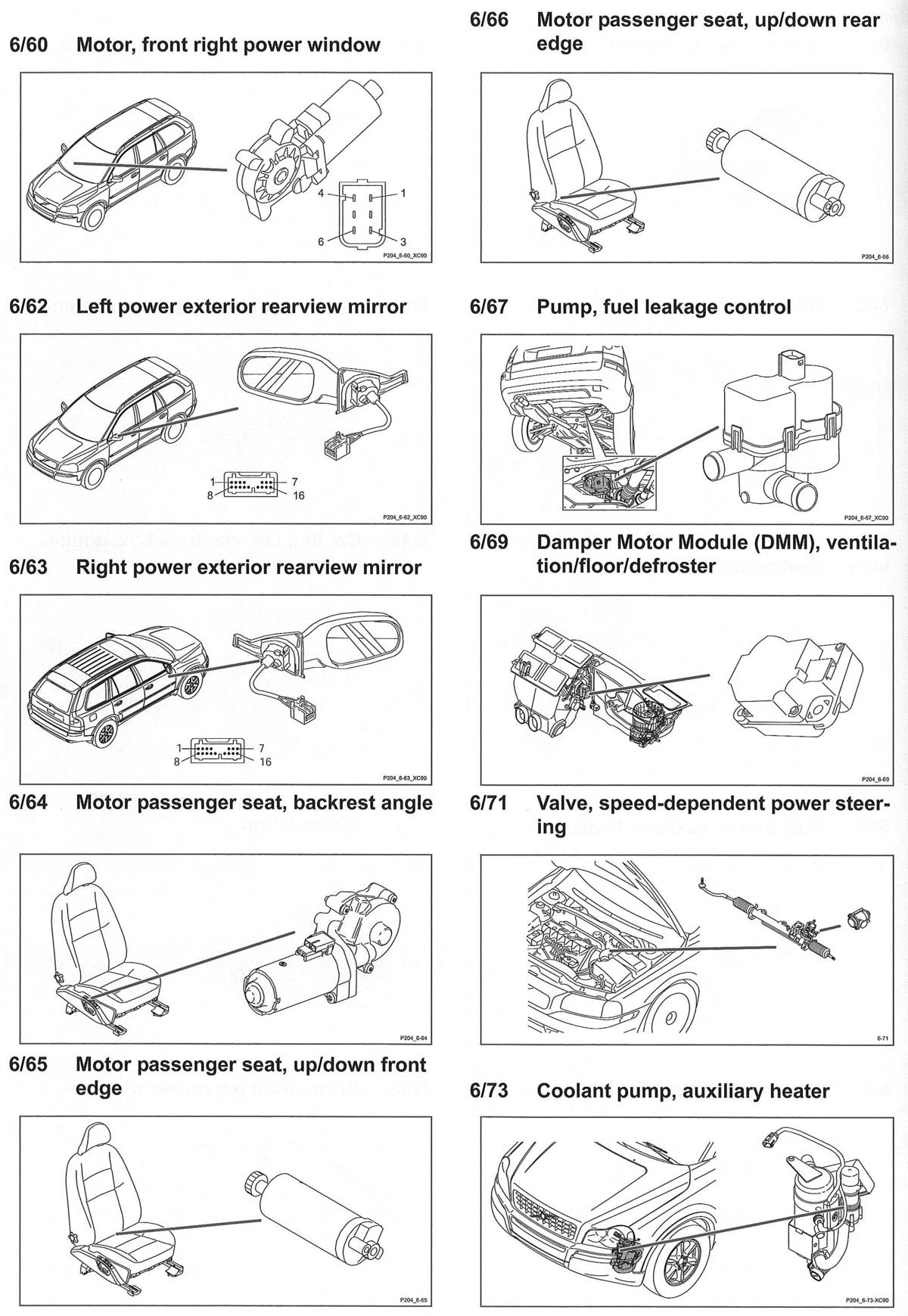

Fig 21: Components 6/60 To 6/73
Courtesy of VOLVO CARS OF NORTH AMERICA.

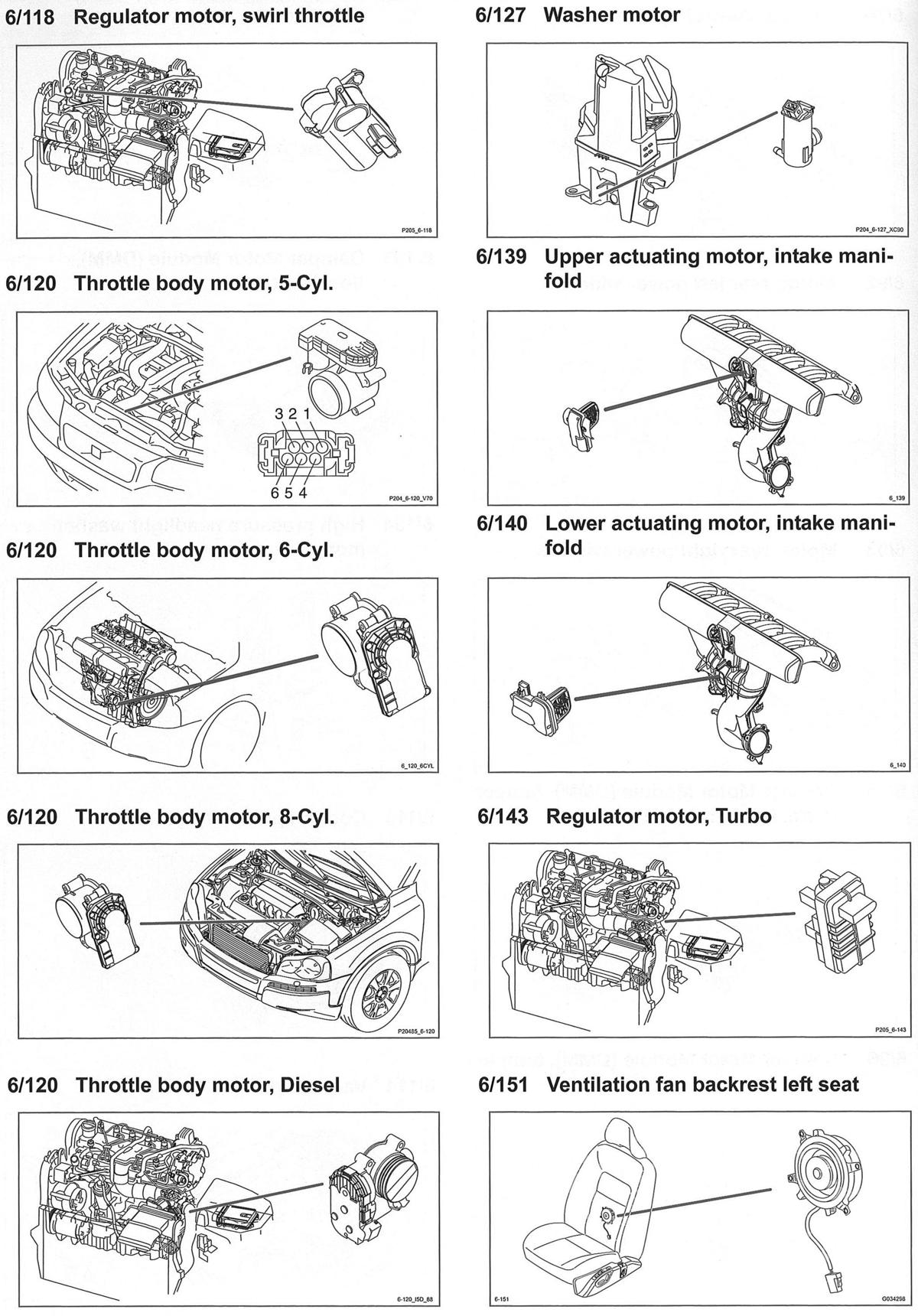

Fig 22: Components 6/76 To 6/114
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 23: Components 6/118 To 6/151
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 24: Components 6/153 To 7/11
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 25: Components 7/12 To 7/23
Courtesy of VOLVO CARS OF NORTH AMERICA.

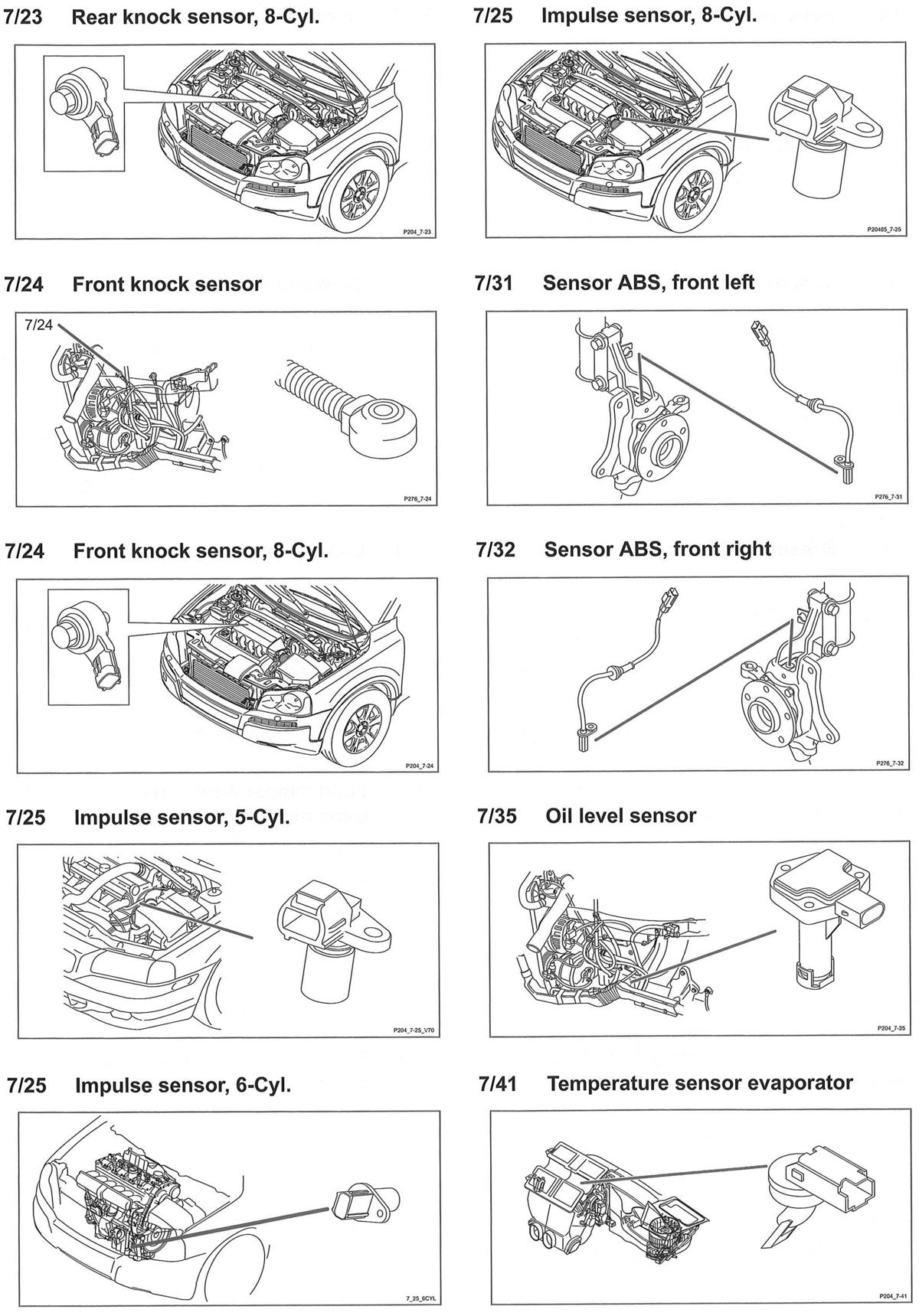

Fig 26: Components 7/23 To 7/41
Courtesy of VOLVO CARS OF NORTH AMERICA.

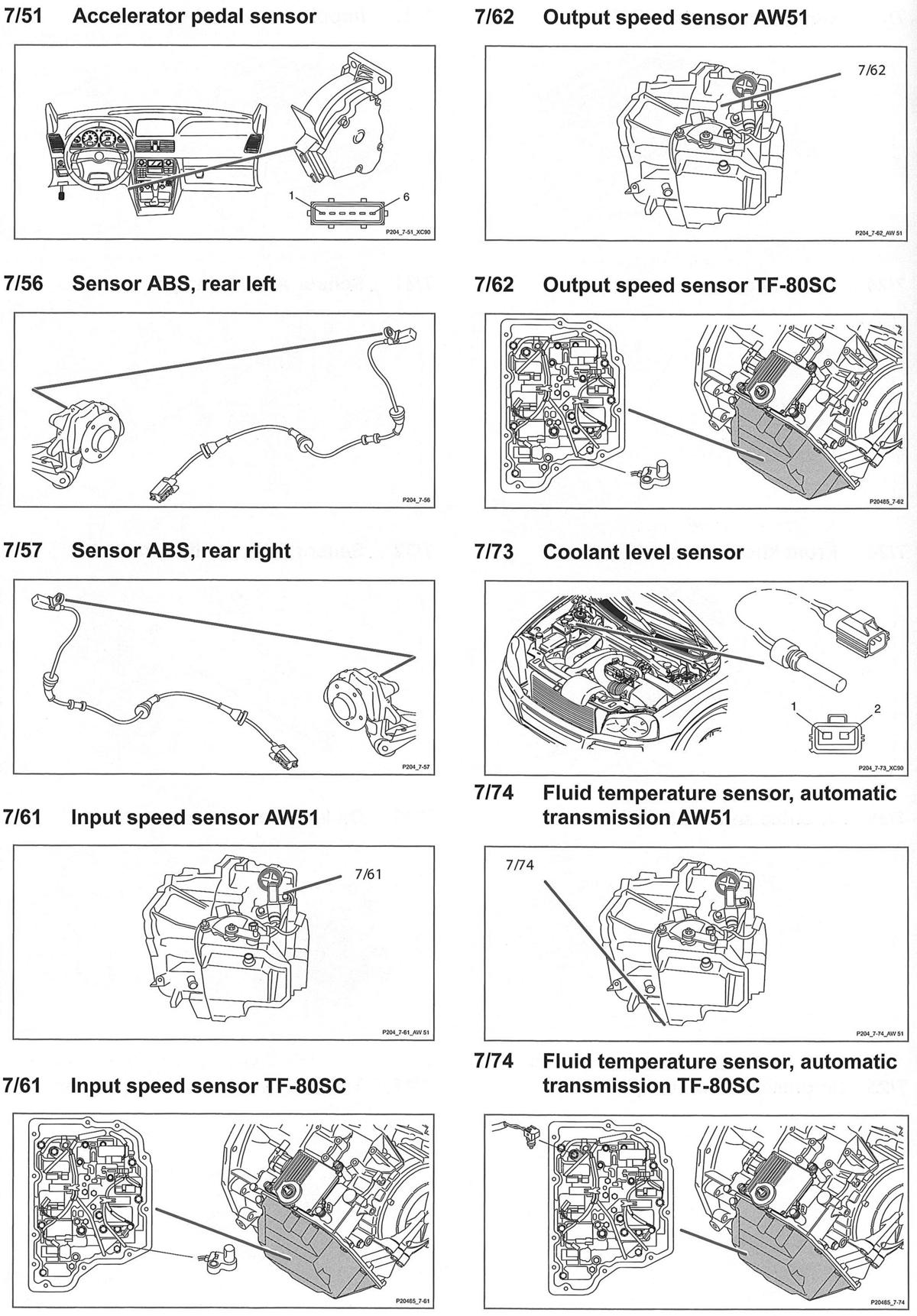

Fig 27: Components 7/51 To 7/74
Courtesy of VOLVO CARS OF NORTH AMERICA.

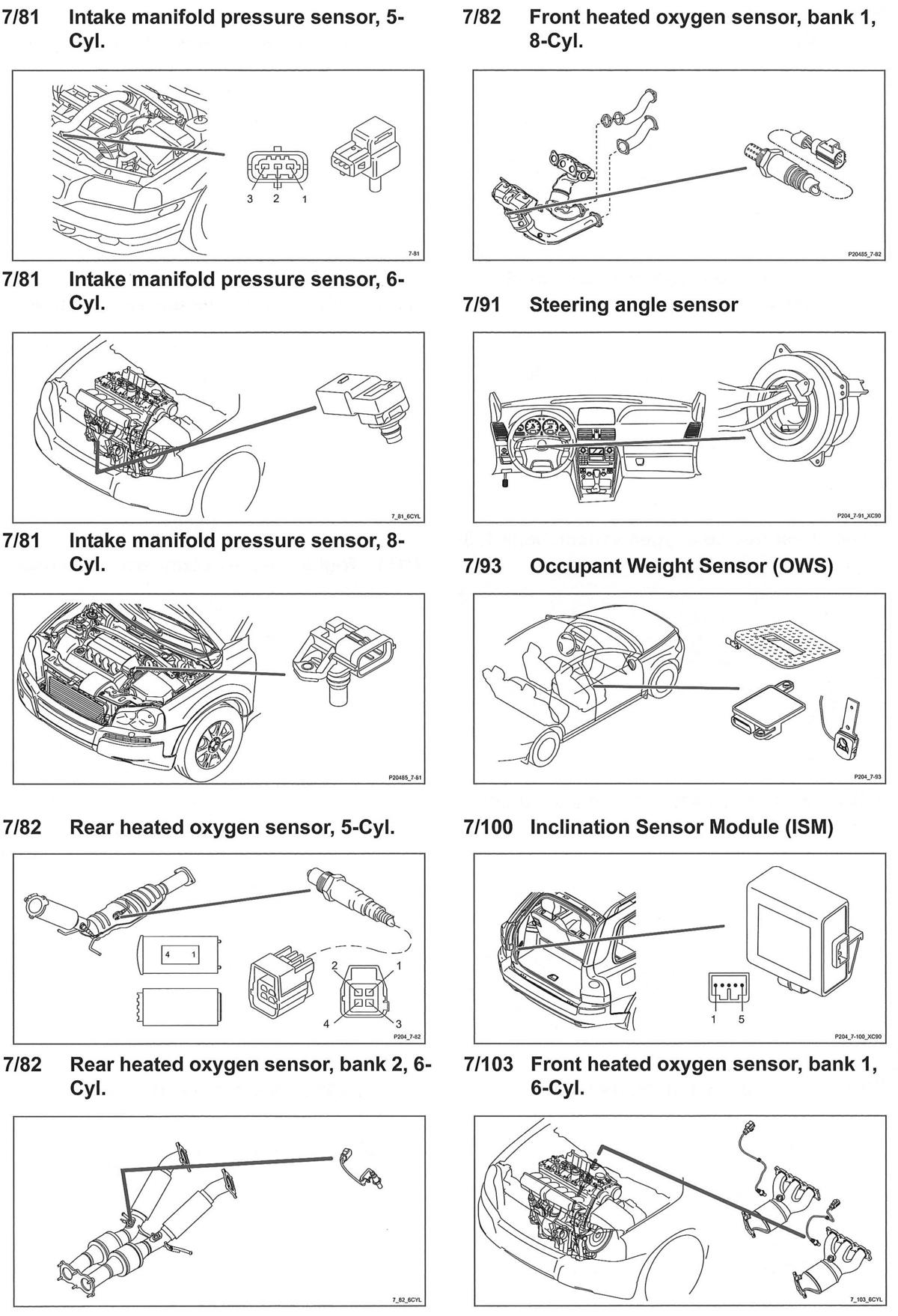

Fig 28: Components 7/81 To 7/103
Courtesy of VOLVO CARS OF NORTH AMERICA.

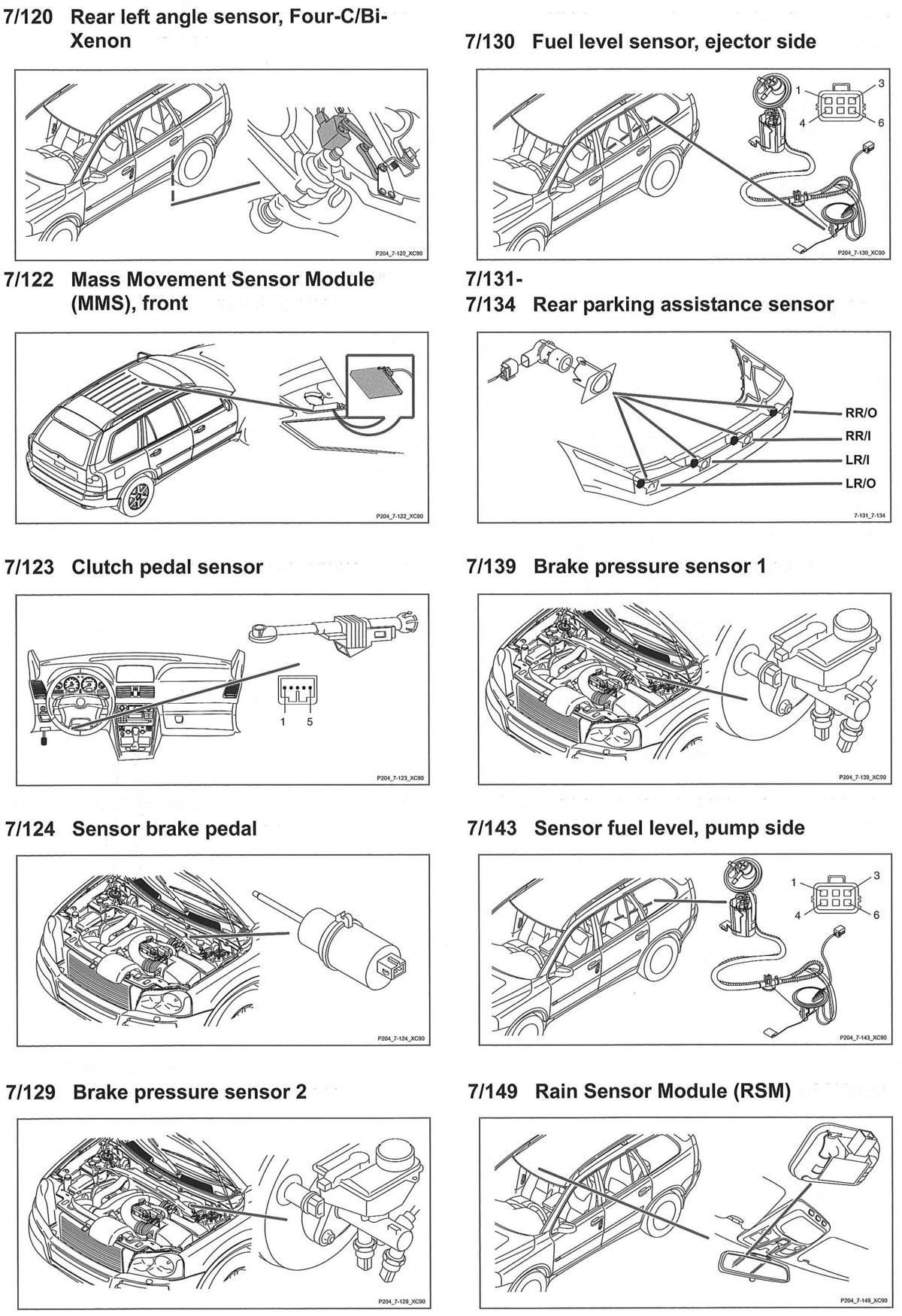

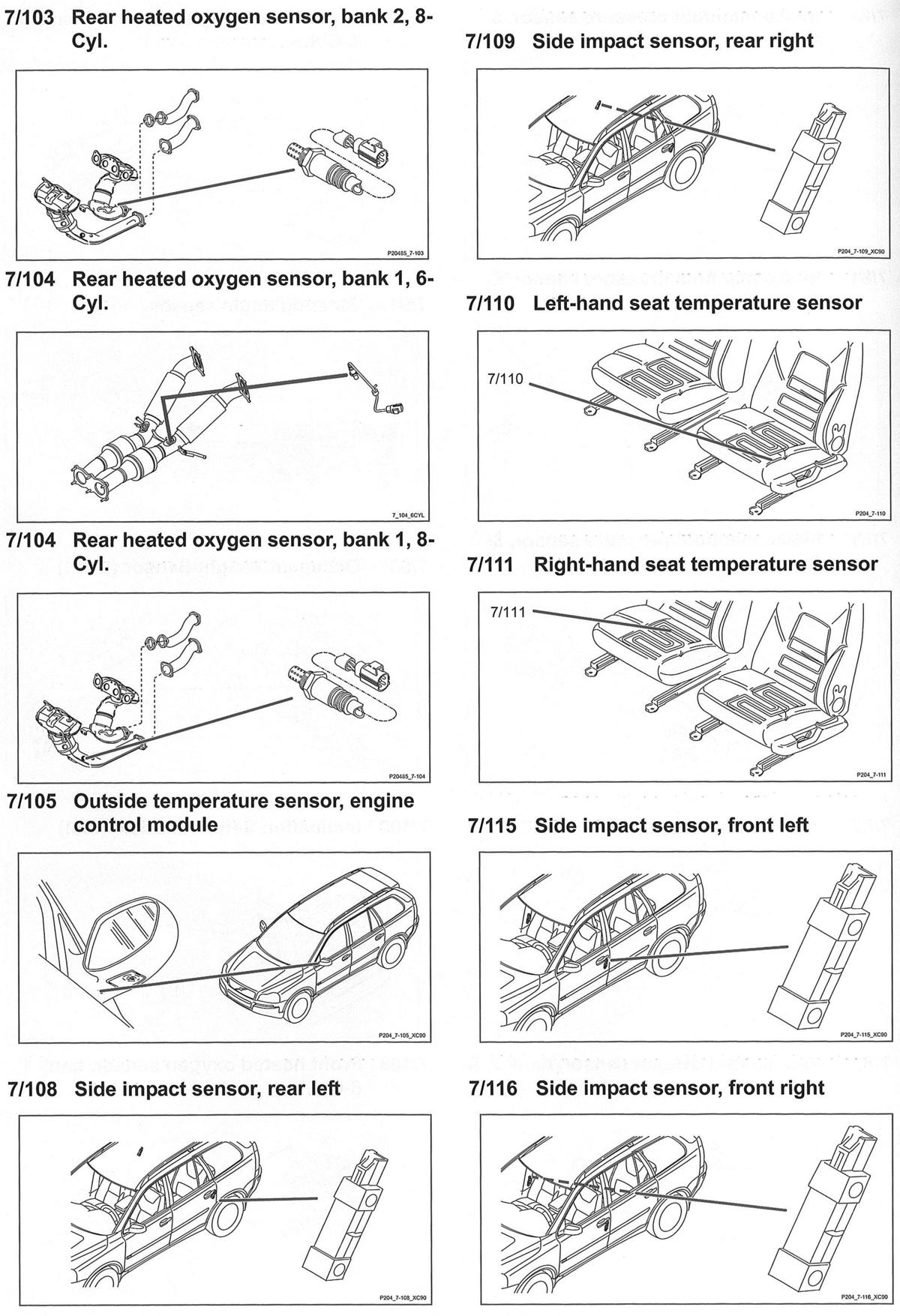

Fig 29: Components 7/103 To 7/116
Courtesy of VOLVO CARS OF NORTH AMERICA.

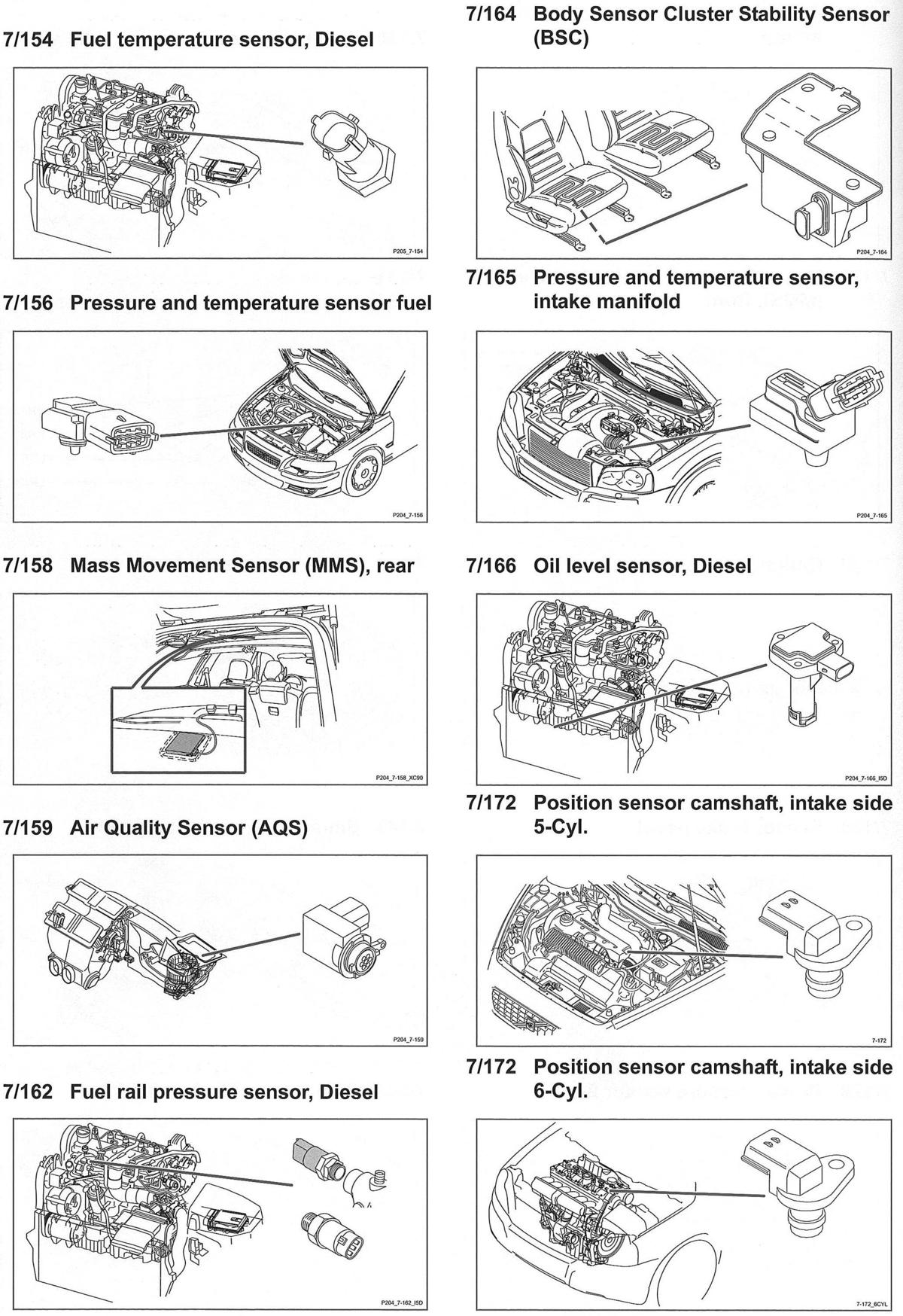

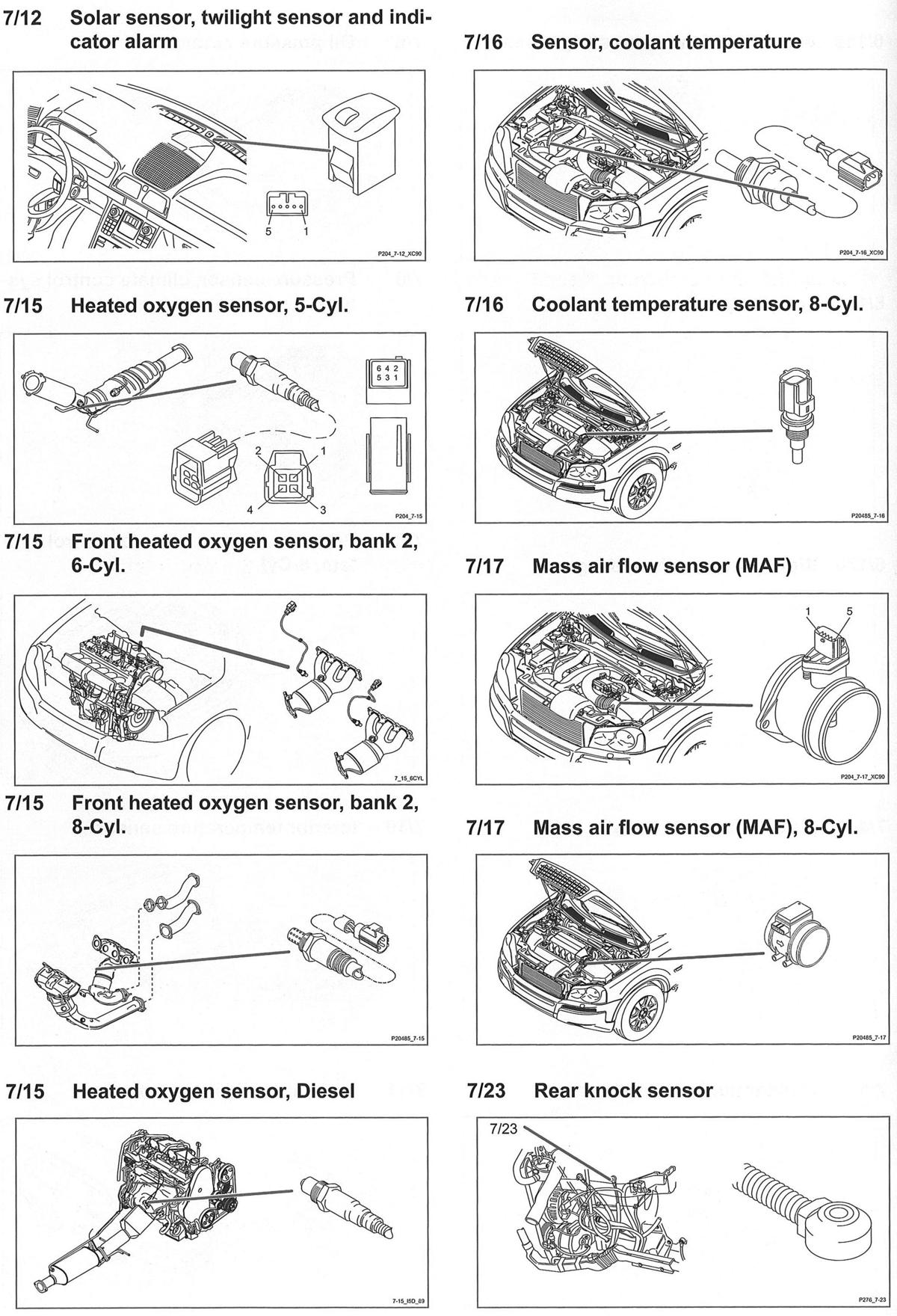

Fig 30: Components 7/120 To 7/149
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 31: Components 7/154 To 7/172
Courtesy of VOLVO CARS OF NORTH AMERICA.

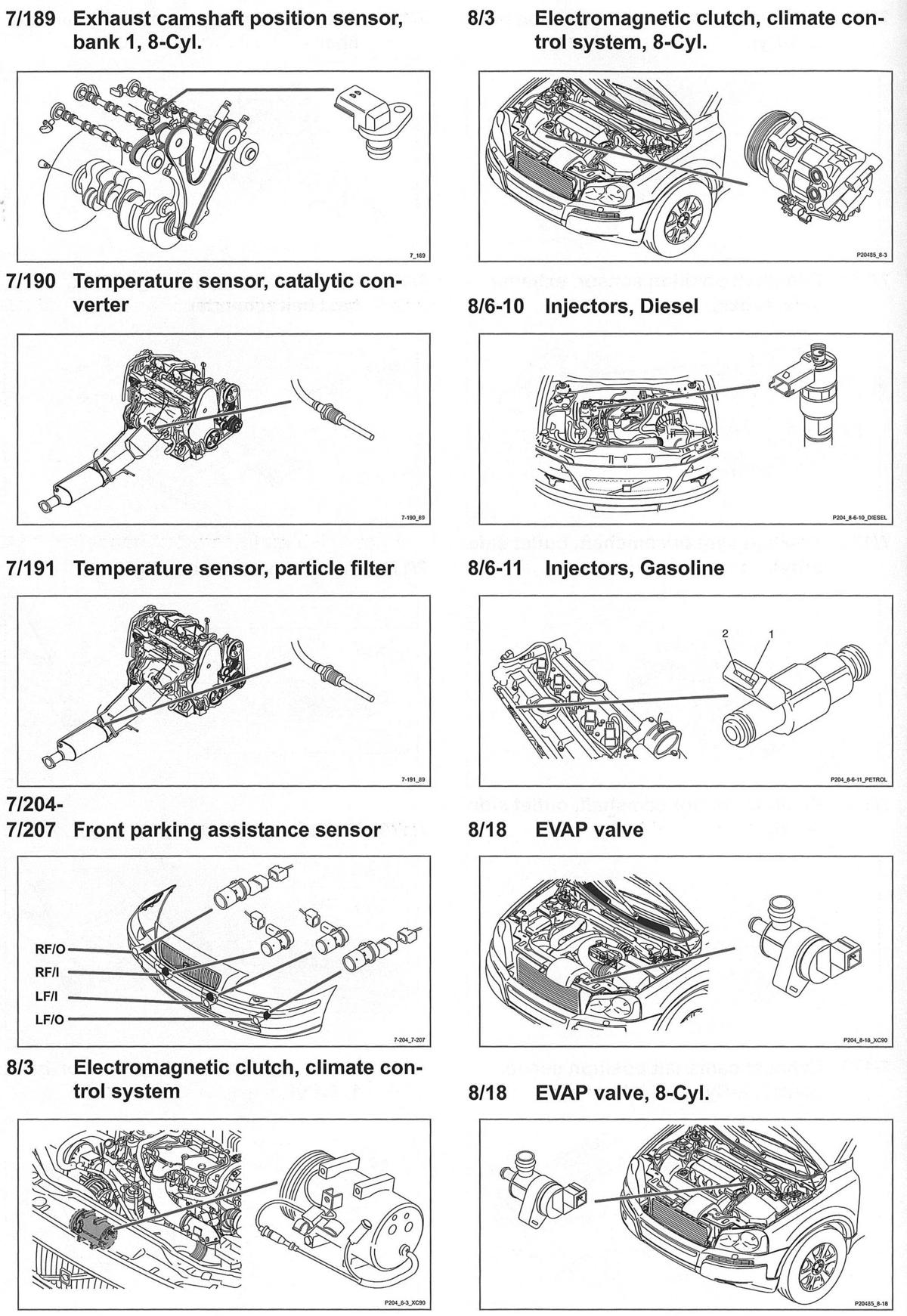

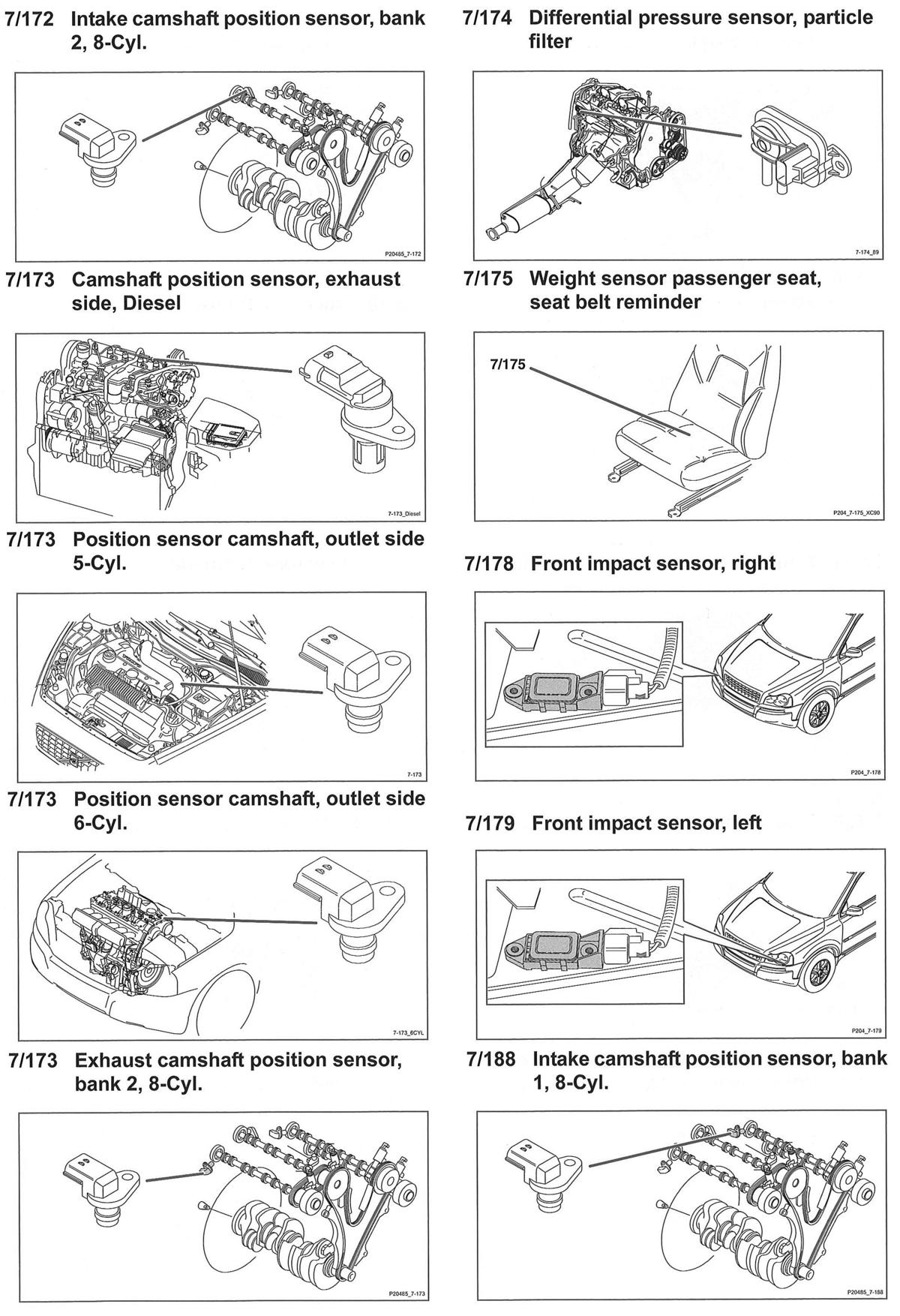

Fig 32: Components 7/172 To 7/188
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 33: Components 7/189 To 8/18
Courtesy of VOLVO CARS OF NORTH AMERICA.

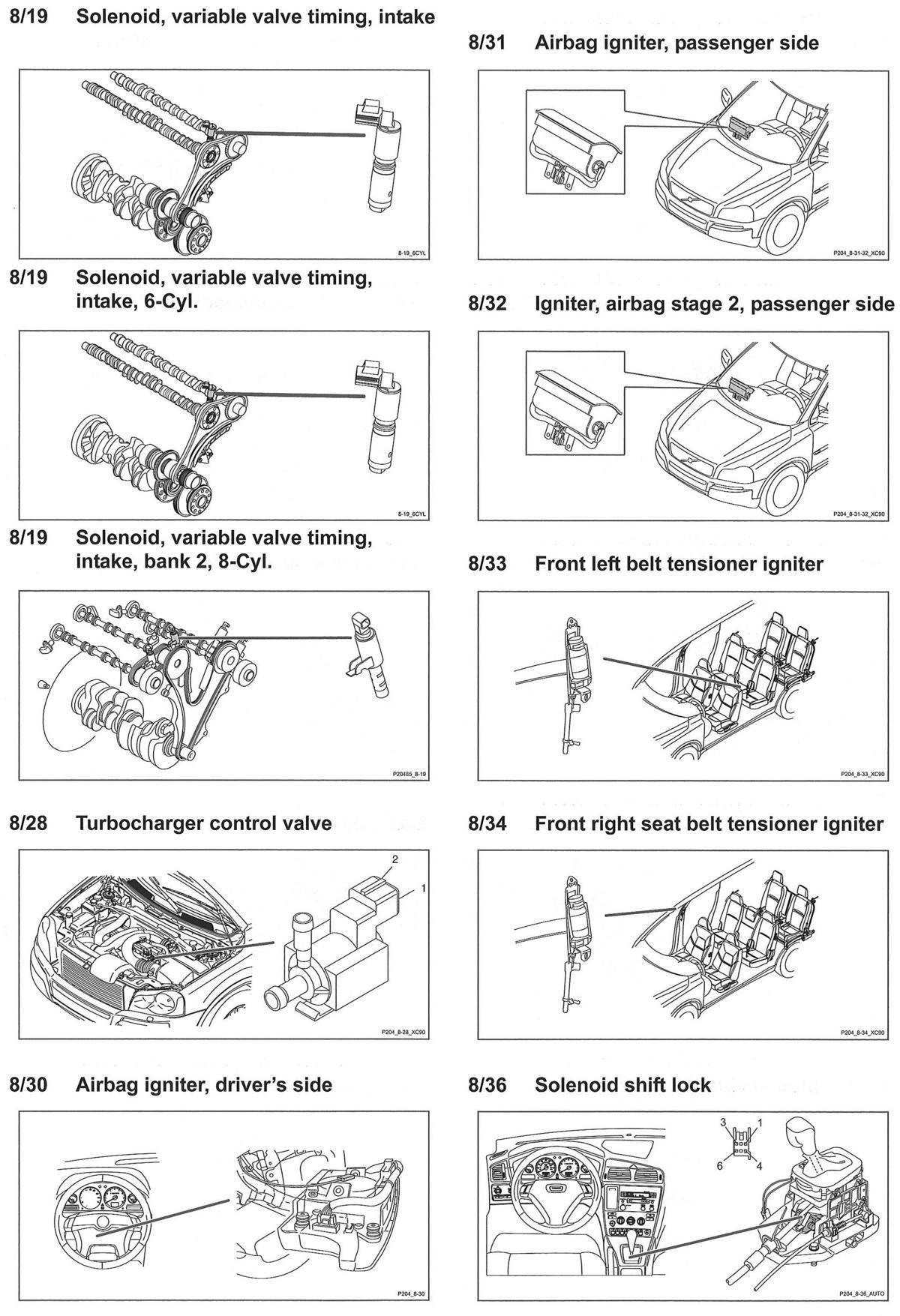

Fig 34: Components 8/19 To 8/36
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 35: Components 8/37 To 8/46
Courtesy of VOLVO CARS OF NORTH AMERICA.

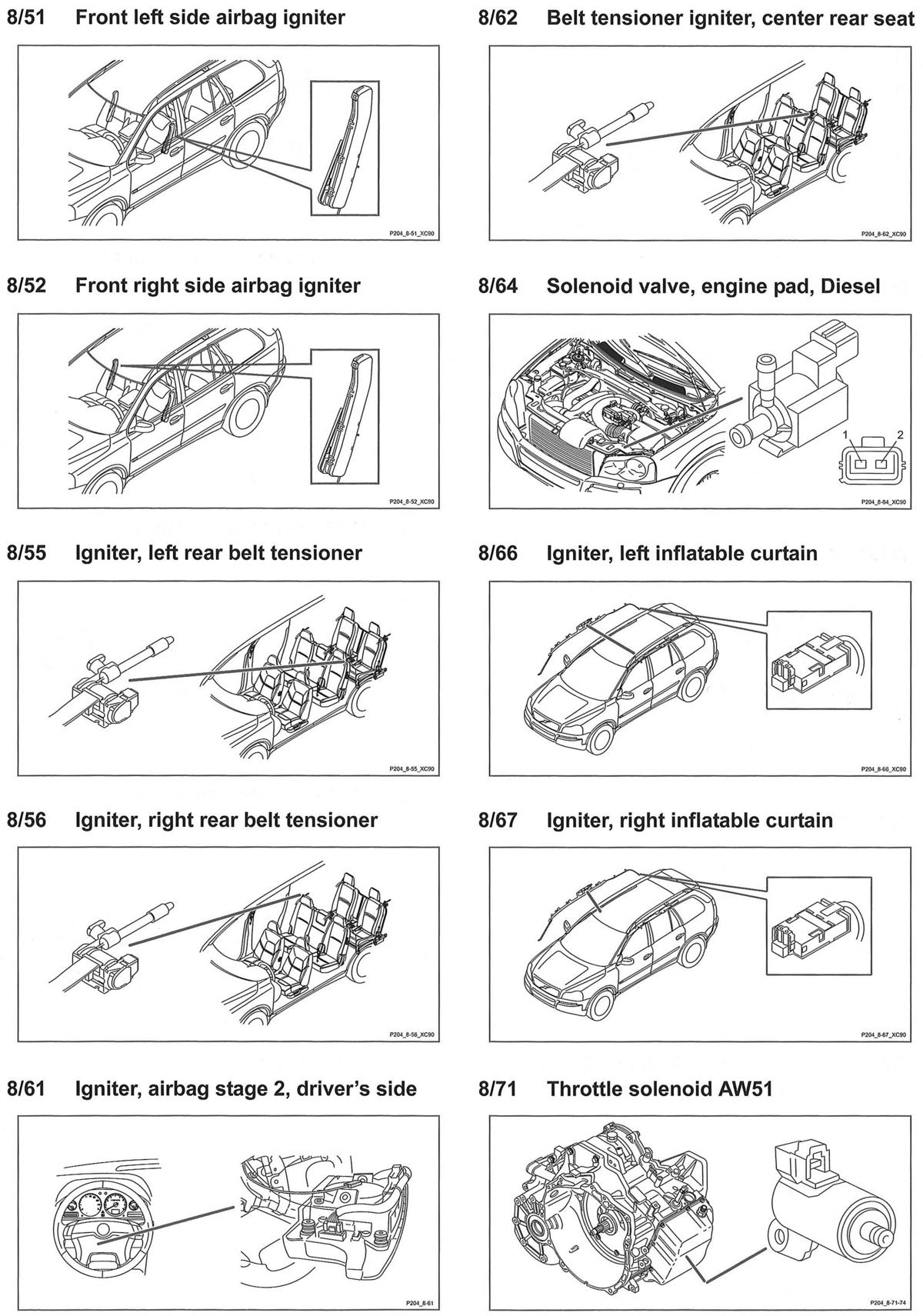

Fig 36: Components 8/51 To 8/71
Courtesy of VOLVO CARS OF NORTH AMERICA.

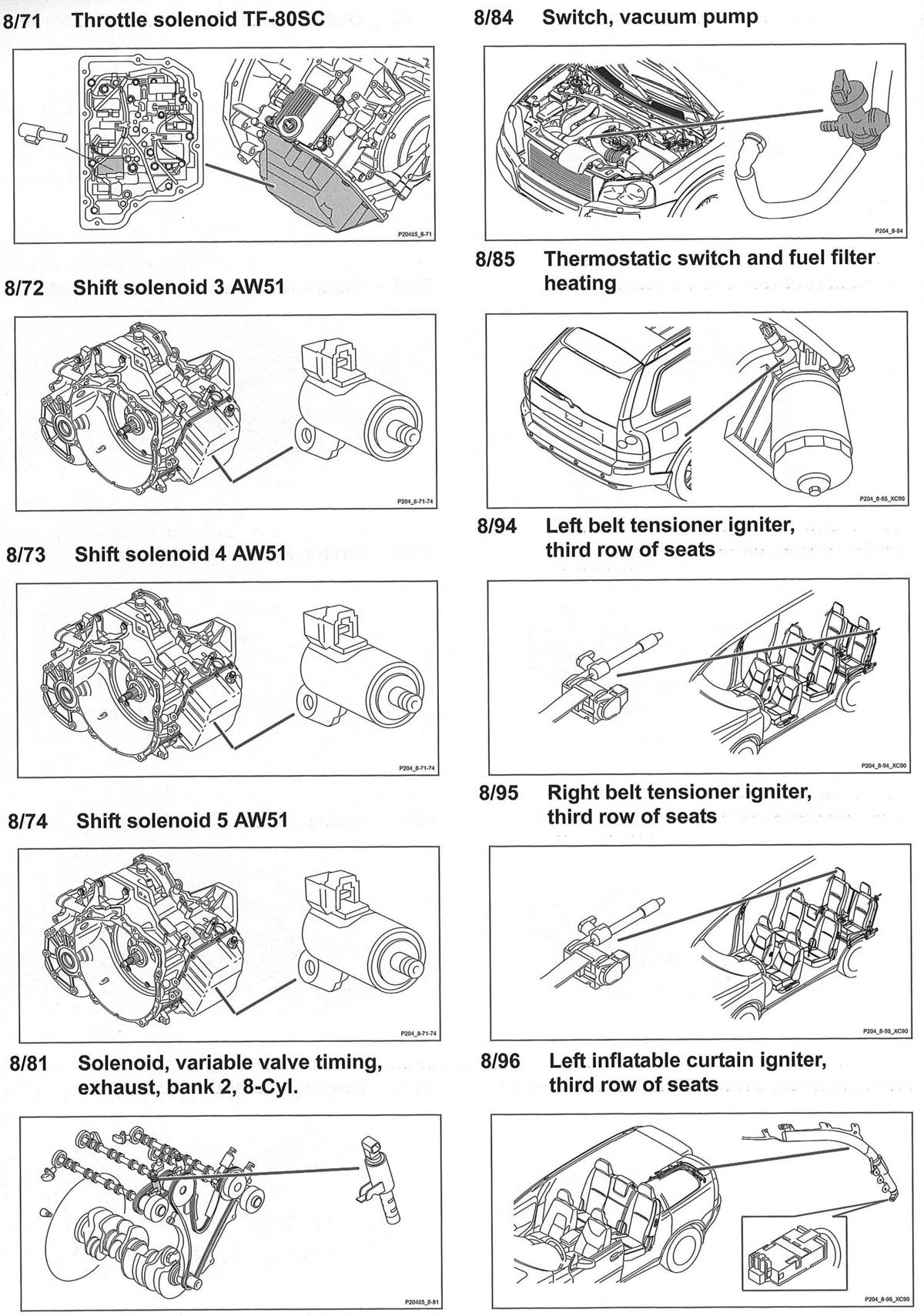

Fig 37: Components 8/71 To 8/96
Courtesy of VOLVO CARS OF NORTH AMERICA.

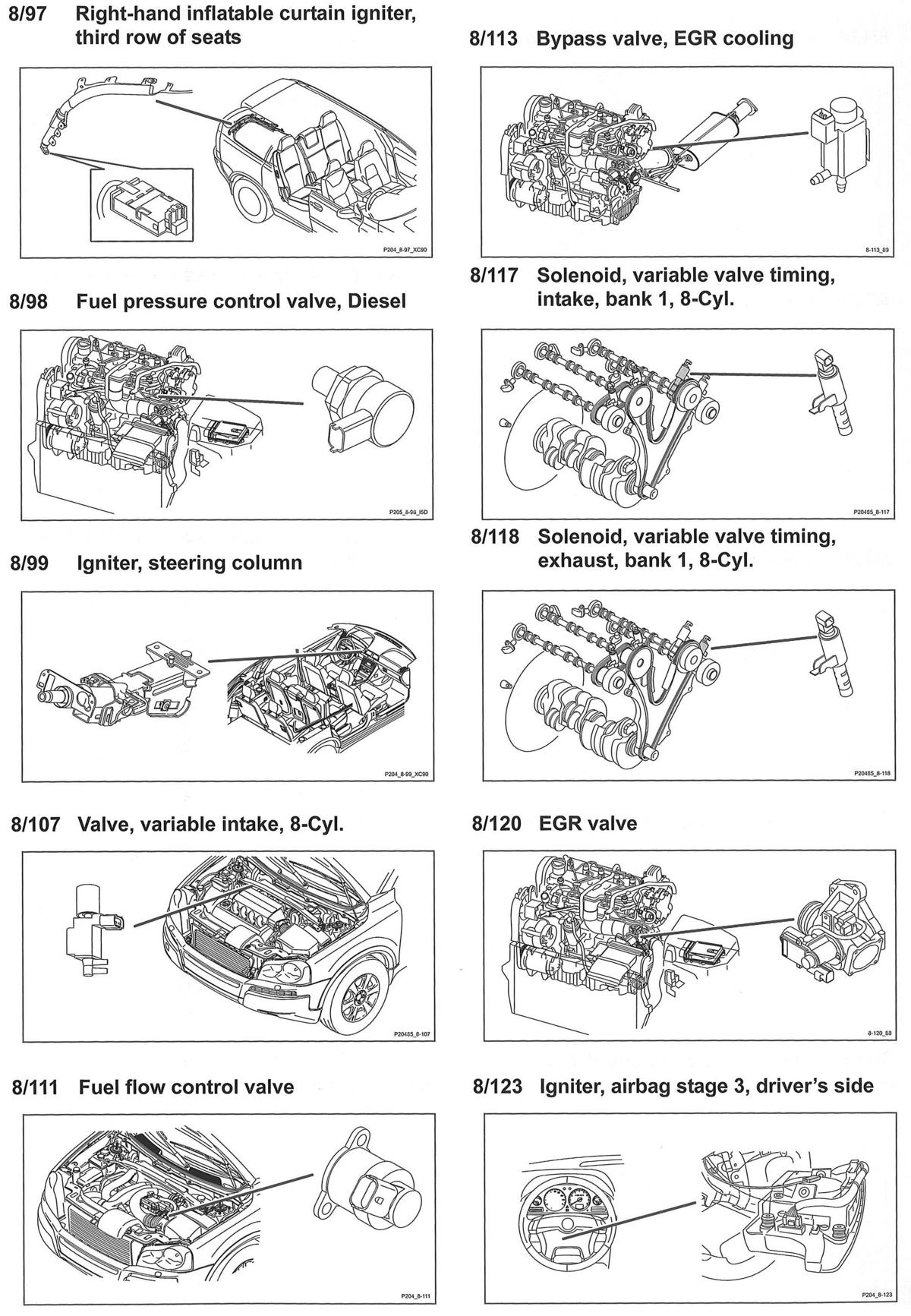

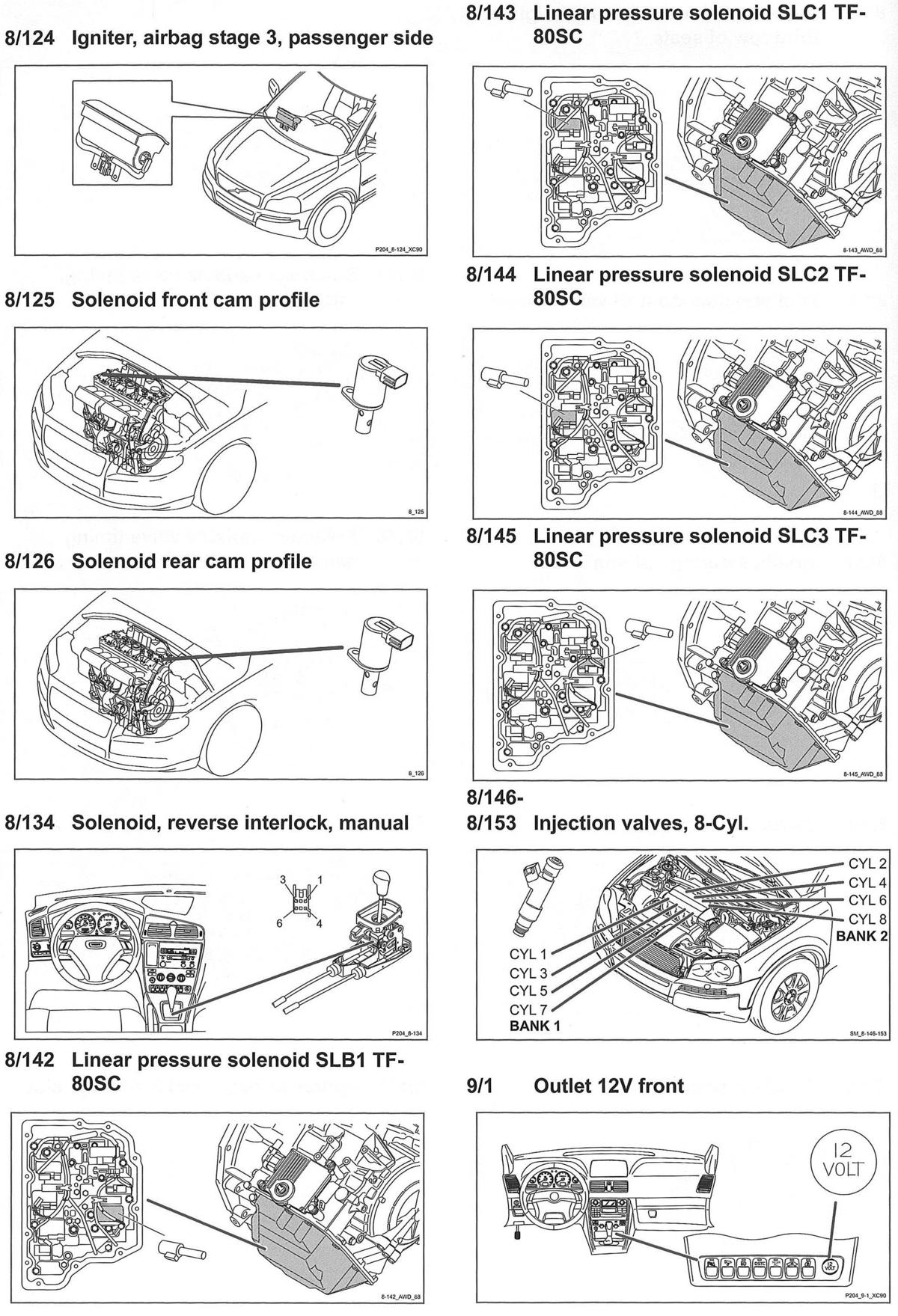

Fig 38: Components 8/97 To 8/123
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 39: Components 8/124 To 9/1
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 40: Components 16/6 To 16/26
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 41: Components 16/57 To 16/71
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 42: Components 16/77 To 16/112
Courtesy of VOLVO CARS OF NORTH AMERICA.

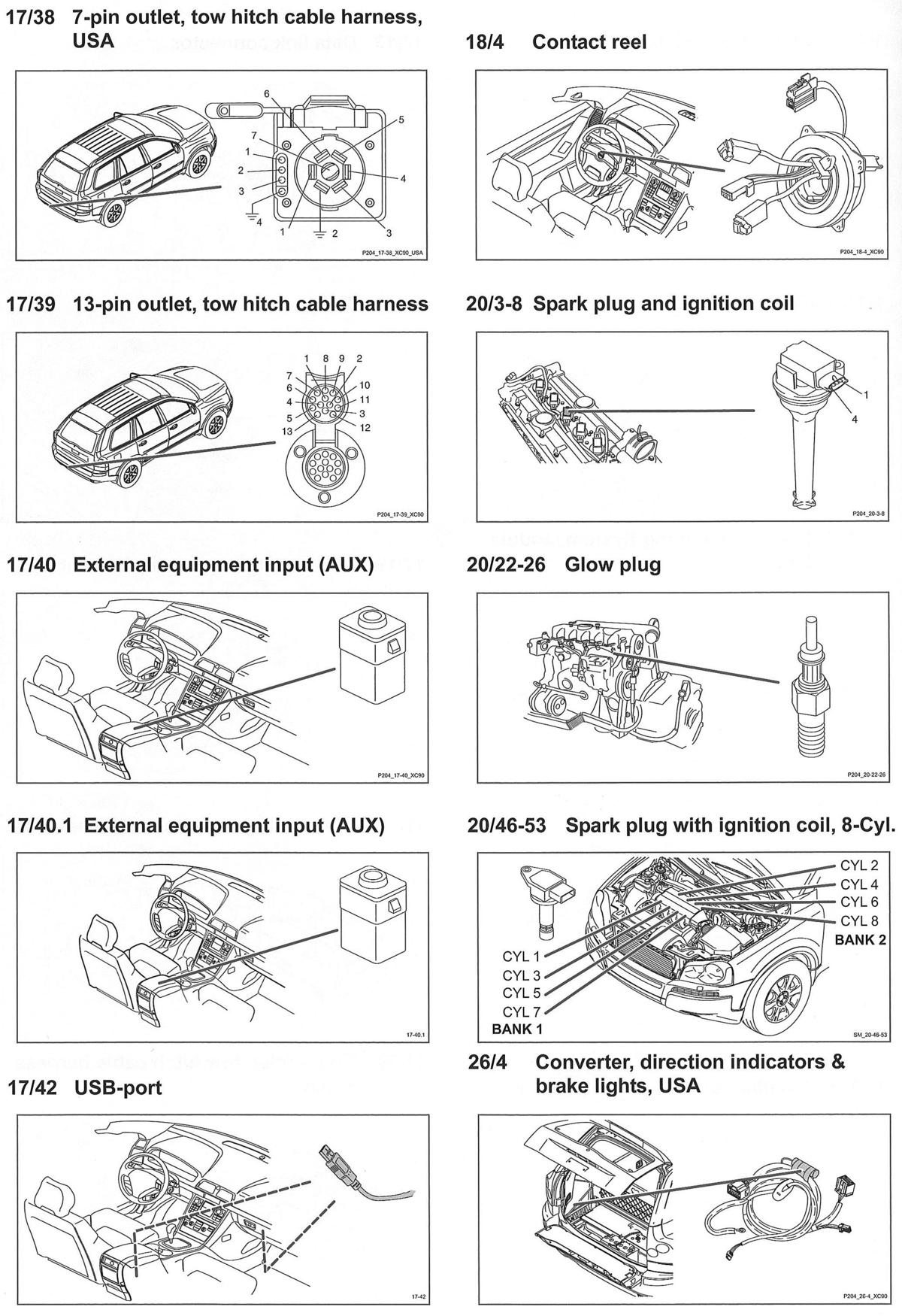

Fig 43: Components 16/123.3 To 17/38
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 44: Components 17/38 To 26/4
Courtesy of VOLVO CARS OF NORTH AMERICA.

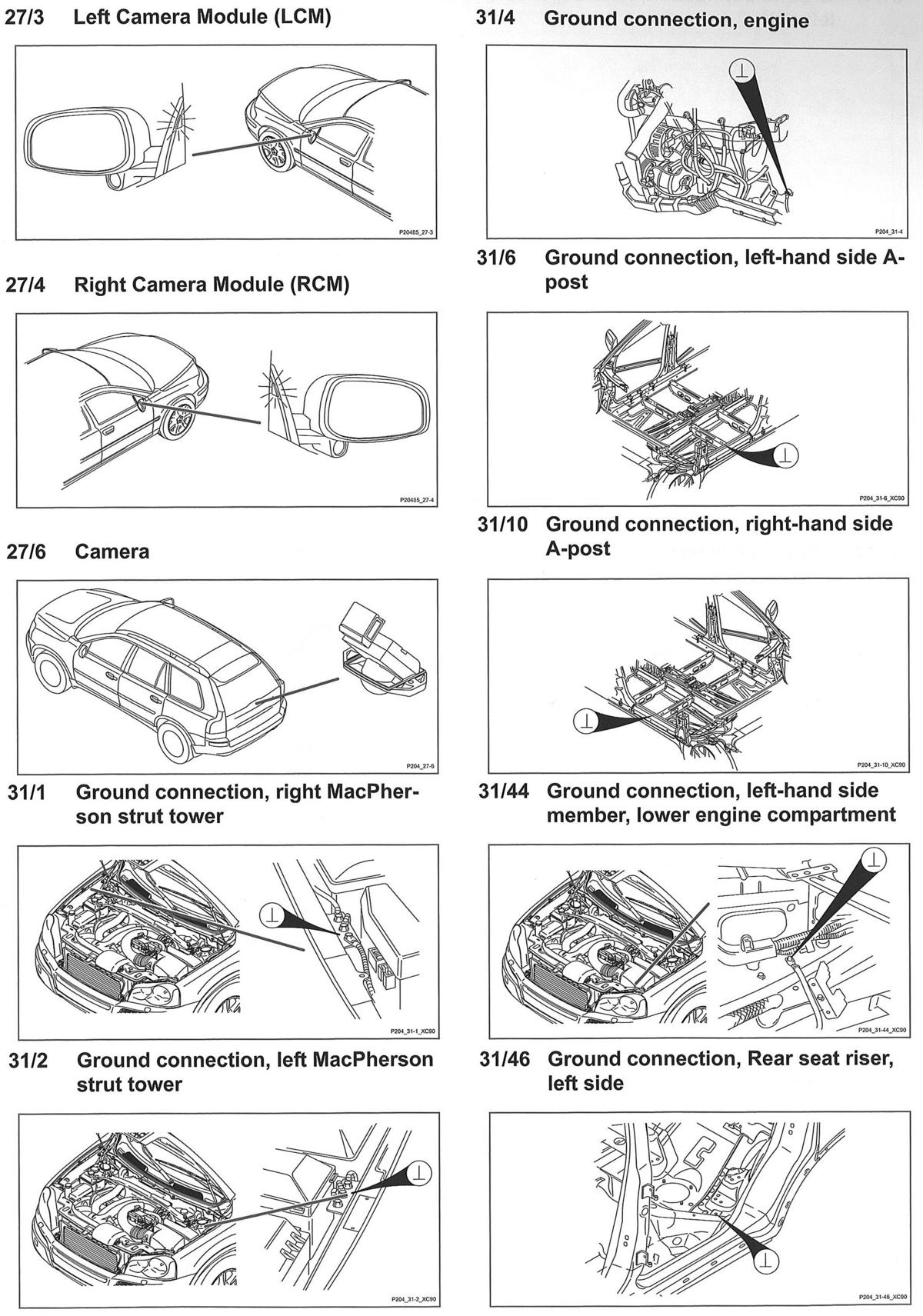

Fig 45: Components 27/3 To 31/46
Courtesy of VOLVO CARS OF NORTH AMERICA.

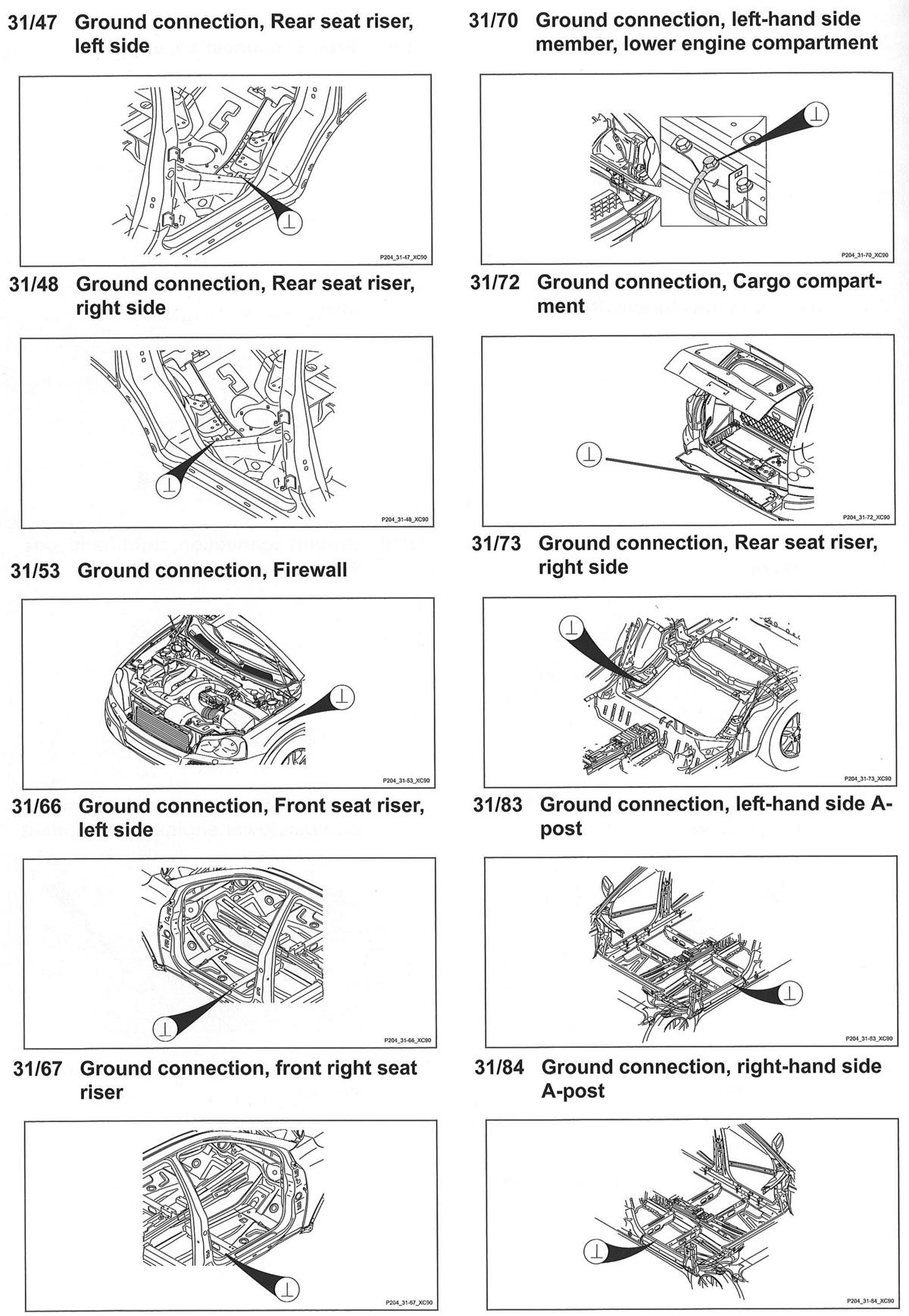

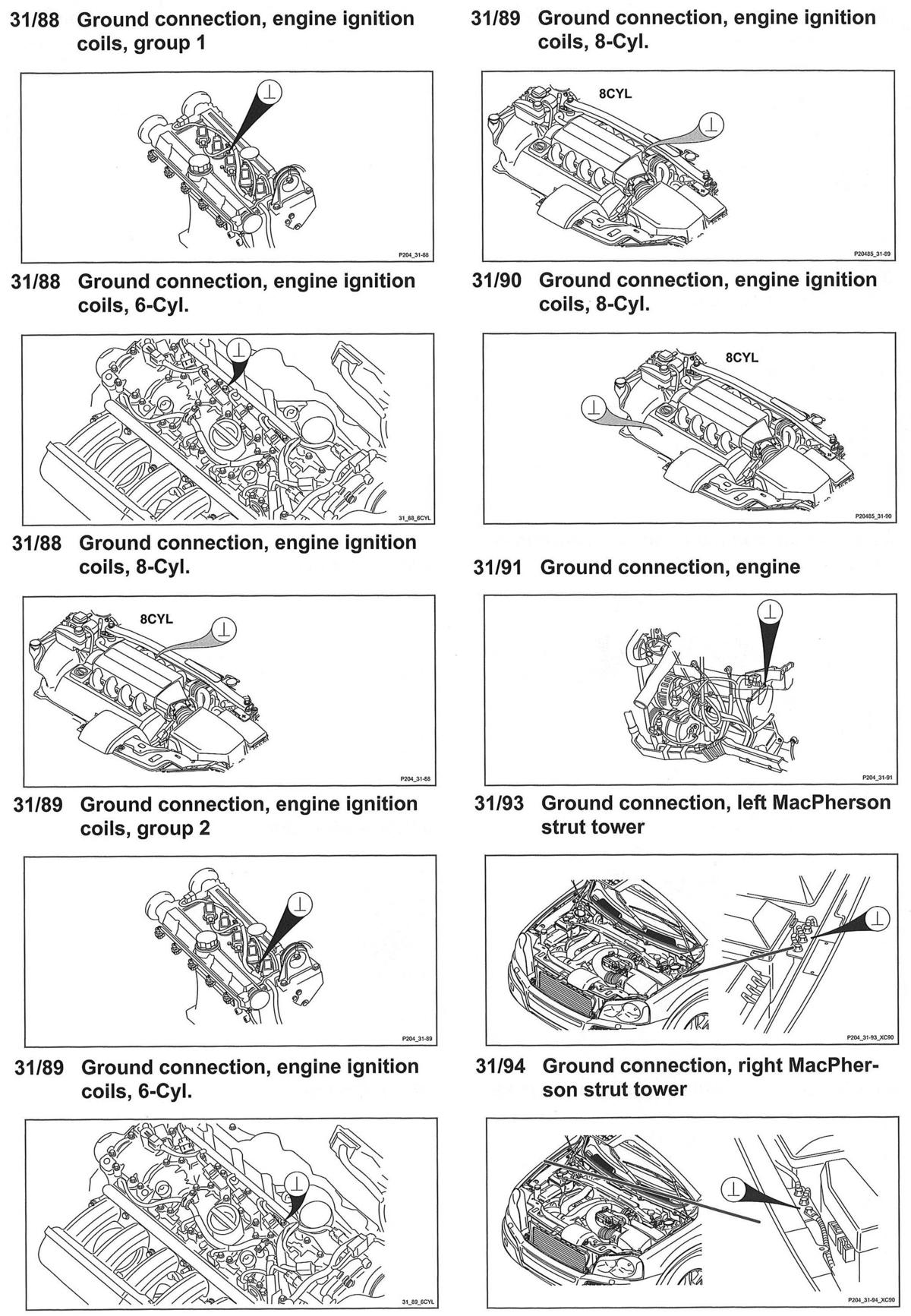

Fig 46: Components 31/47 To 31/84
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 47: Components 31/88 To 31/94
Courtesy of VOLVO CARS OF NORTH AMERICA.

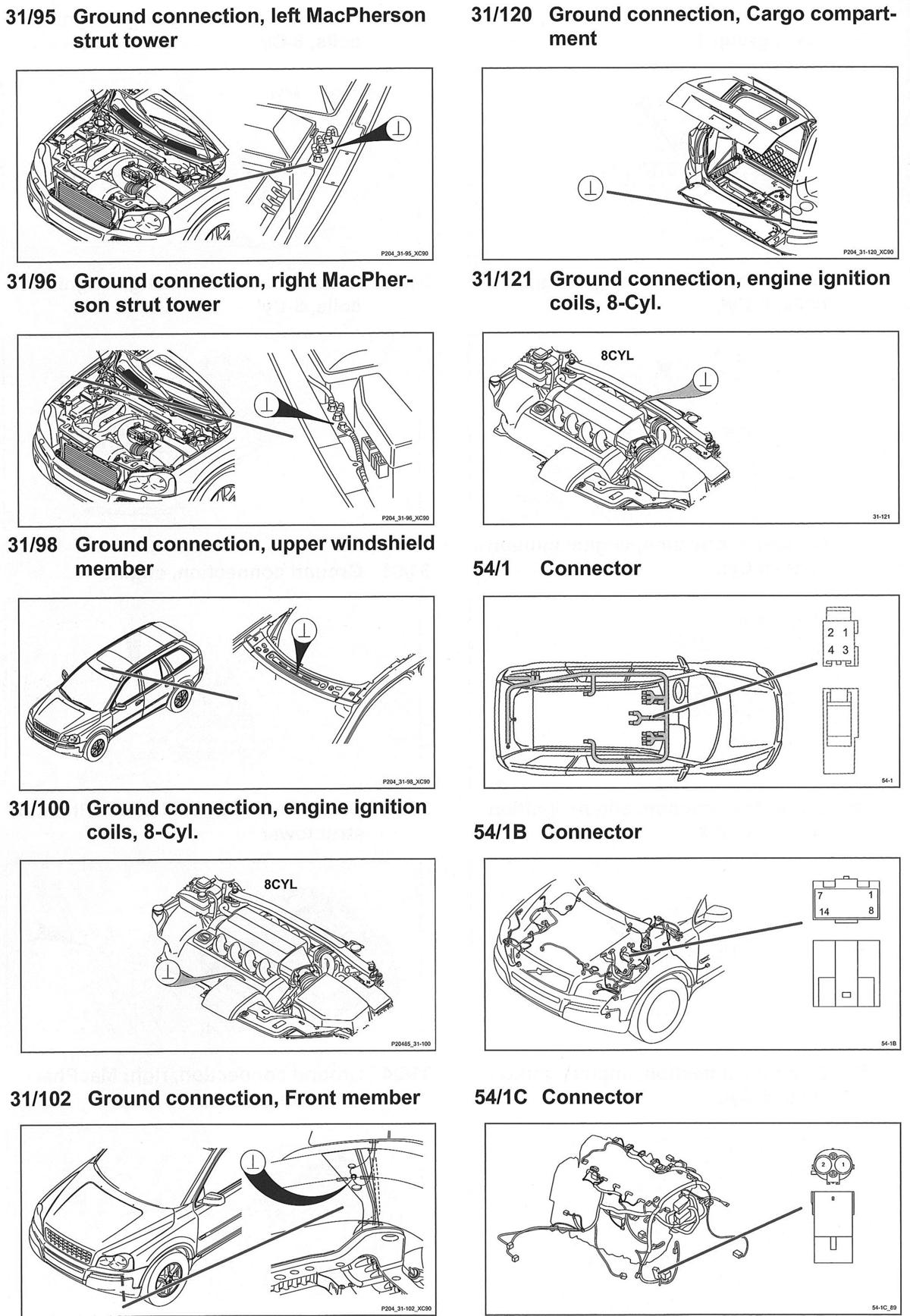

Fig 48: Components 31/95 To C54/1C
Courtesy of VOLVO CARS OF NORTH AMERICA.

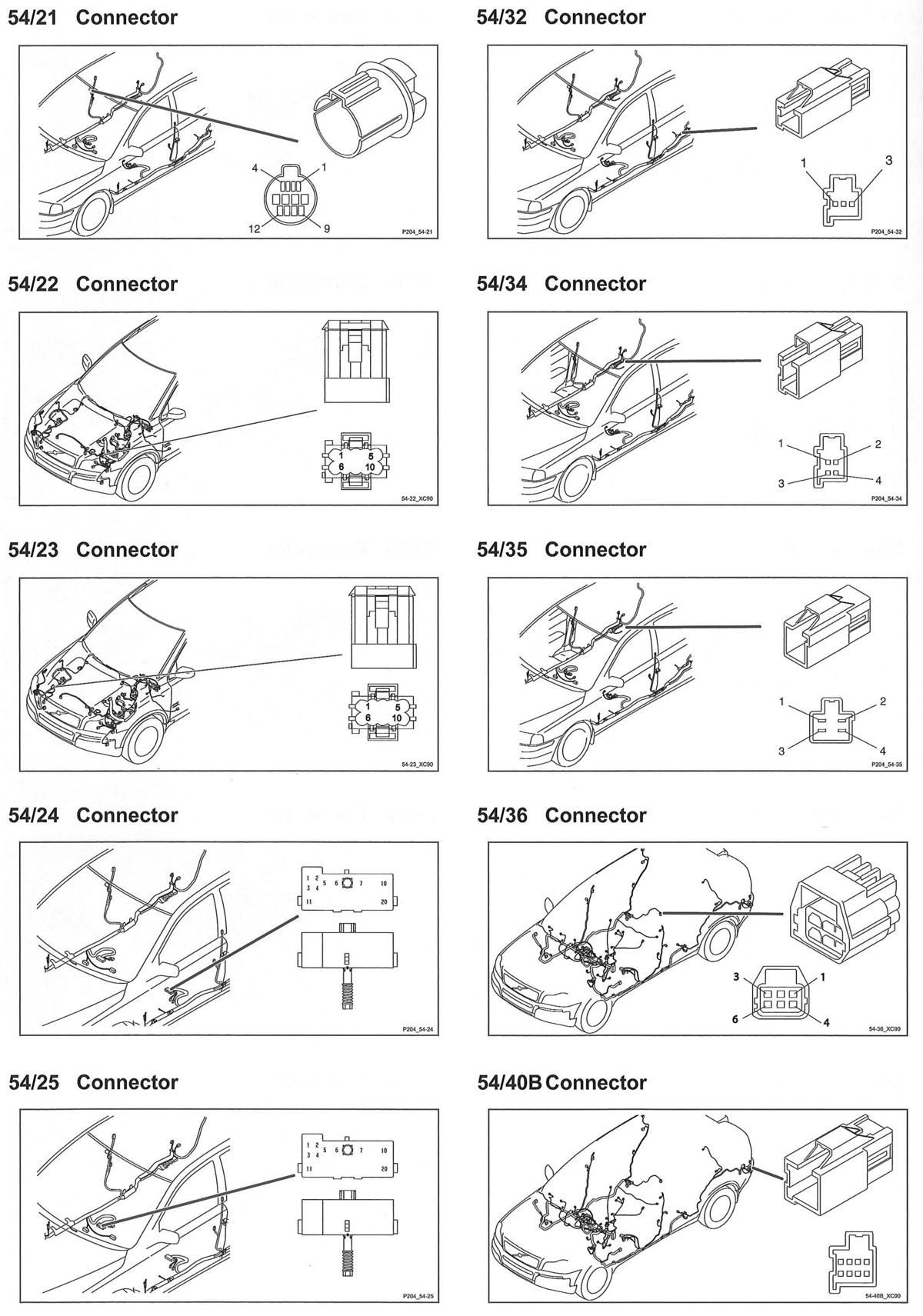

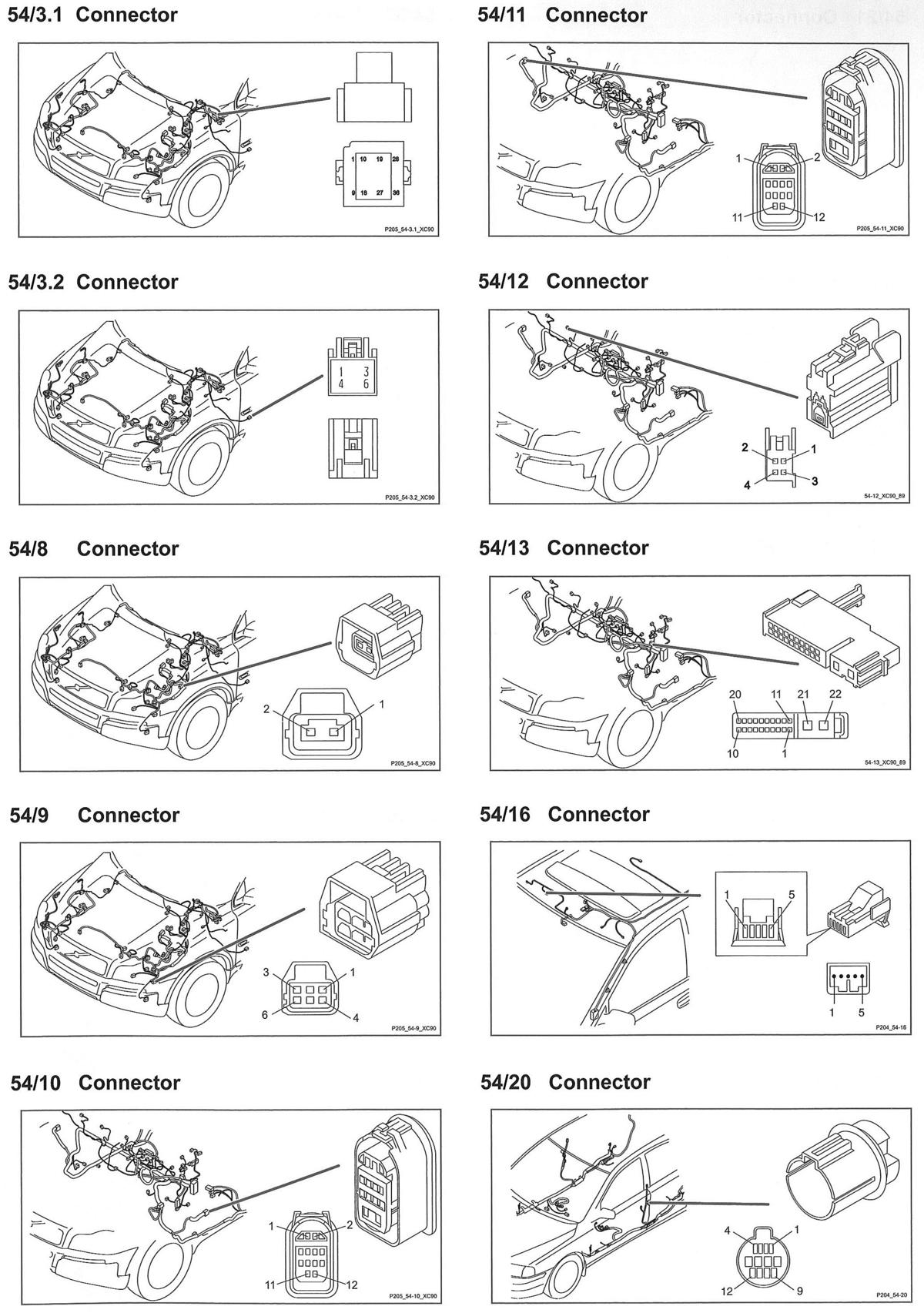

Fig 49: Components 54/3.1 To 54/20
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 50: Components 54/21 To 54/40B
Courtesy of VOLVO CARS OF NORTH AMERICA.

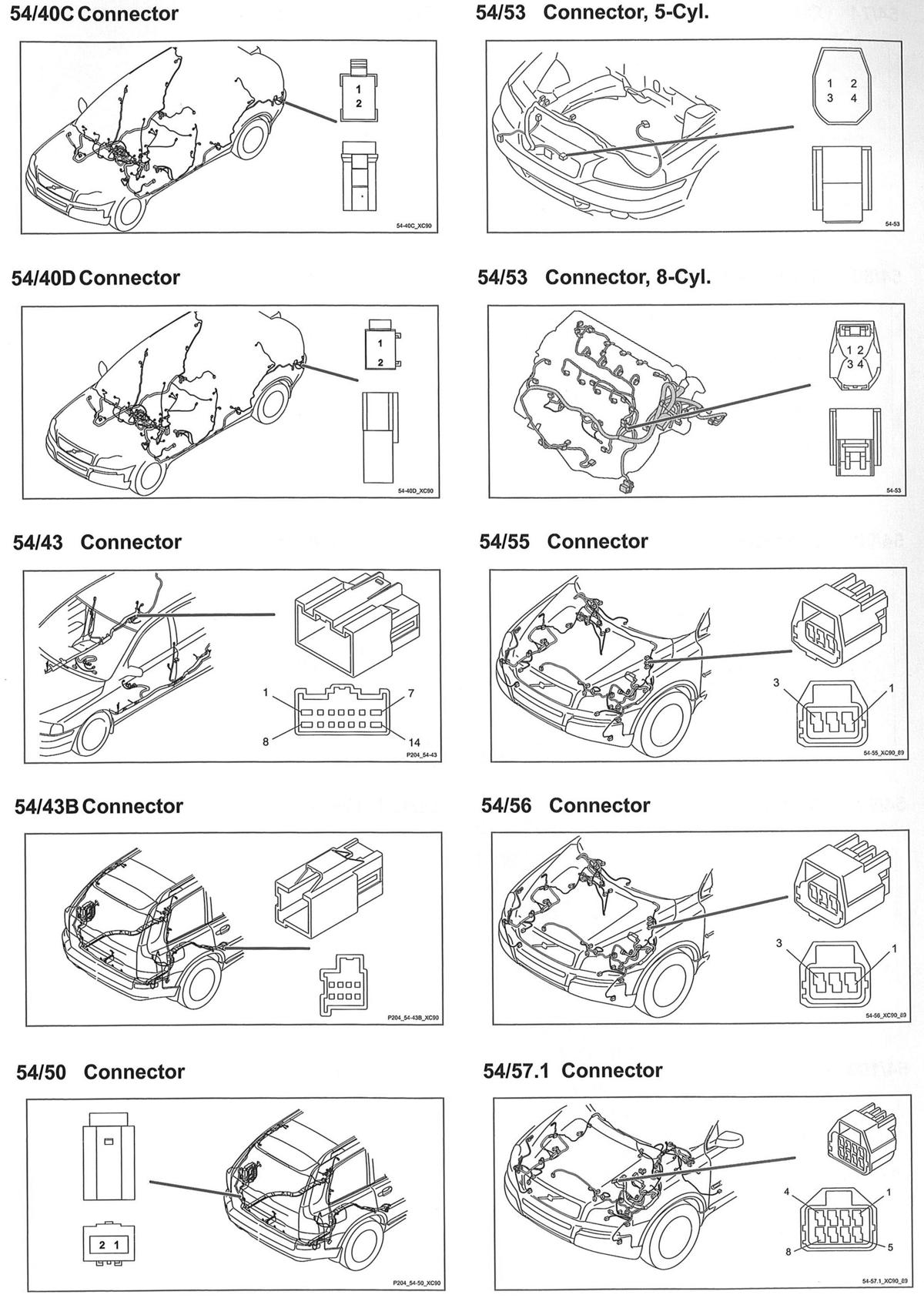

Fig 51: Components 54/40C To 54/57.1
Courtesy of VOLVO CARS OF NORTH AMERICA.

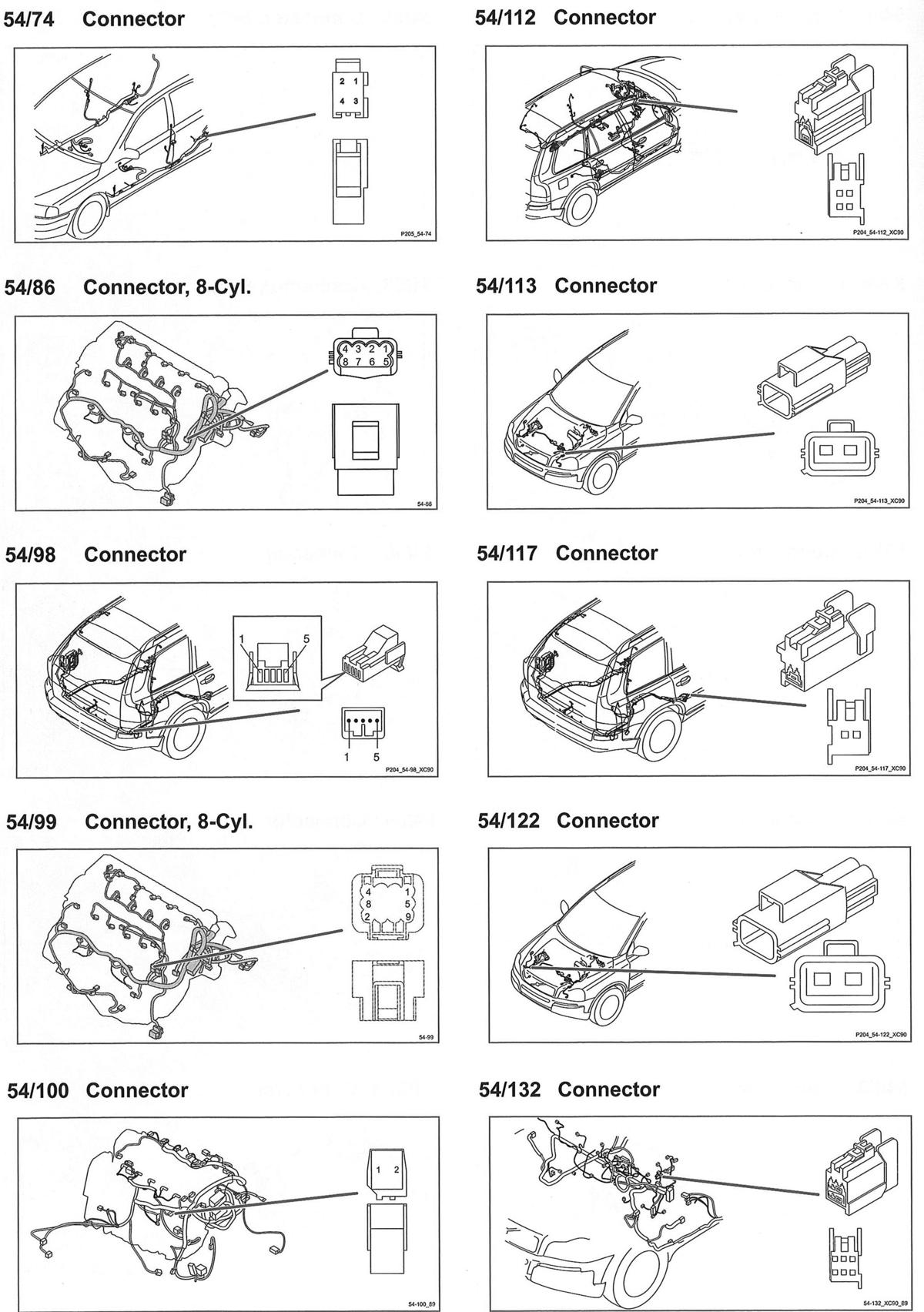

Fig 52: Components 54/74 To 54/132
Courtesy of VOLVO CARS OF NORTH AMERICA.

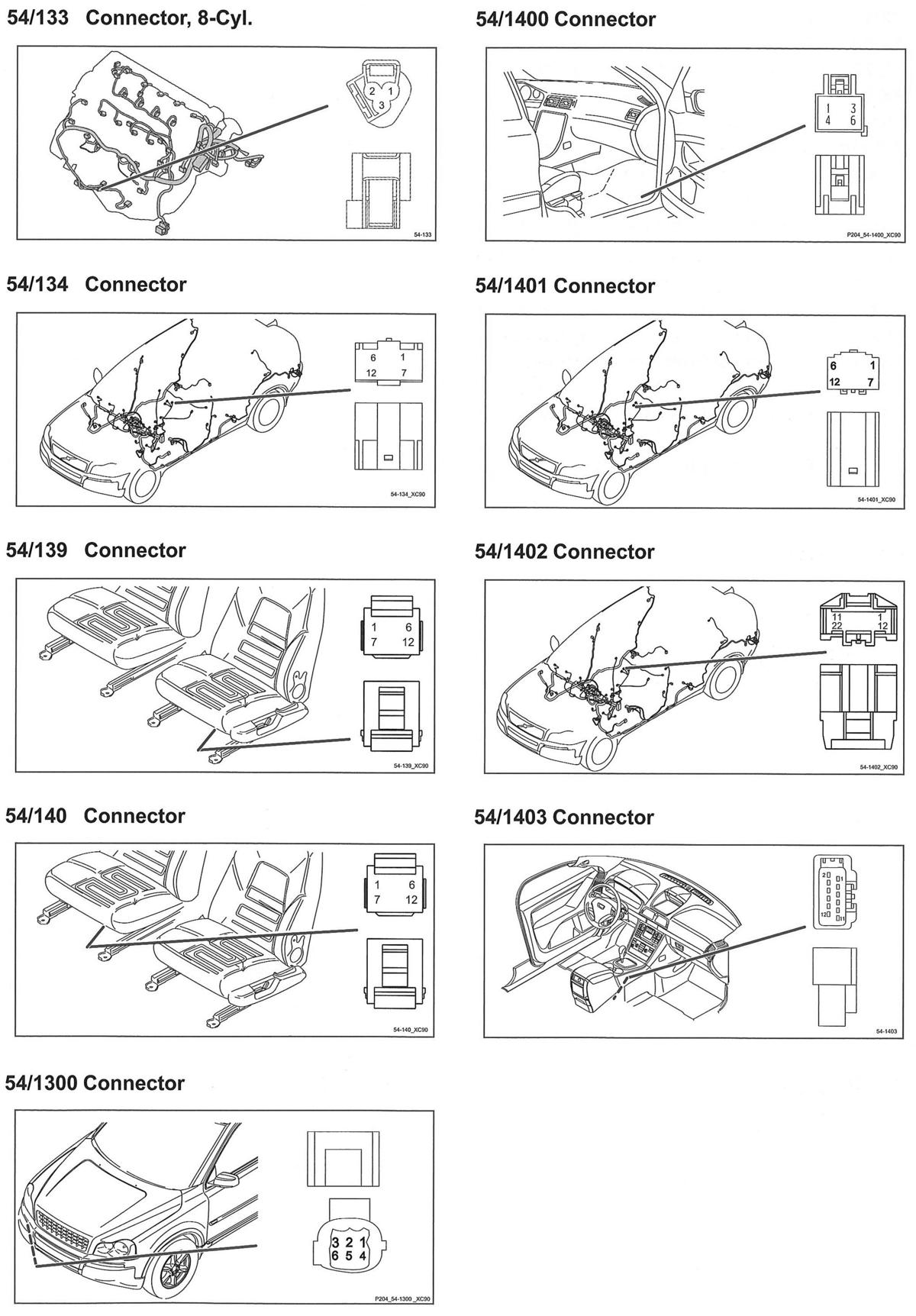

Fig 53: Components 54/133 To 54/1403
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 54: Components 10/126 To 11E/No.
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 55: Components 11L/No. To 16/10
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 56: Luggage Compartment
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 57: Body Harness
Courtesy of VOLVO CARS OF NORTH AMERICA.
