Electrical Component Locator: Splices
SPLICES LOCATION
| Component | Location |
|---|---|
| S53/301 | In engine compartment harness, at left front of engine compartment. See Figure. |
| S53/302 | In engine compartment harness, at right front corner of engine compartment. See Figure. |
| S53/303 | In engine compartment harness, at right side of engine compartment. See Figure. |
| S53/304 (6-Cyl.) | In engine harness, at rear of engine. See Figure. |

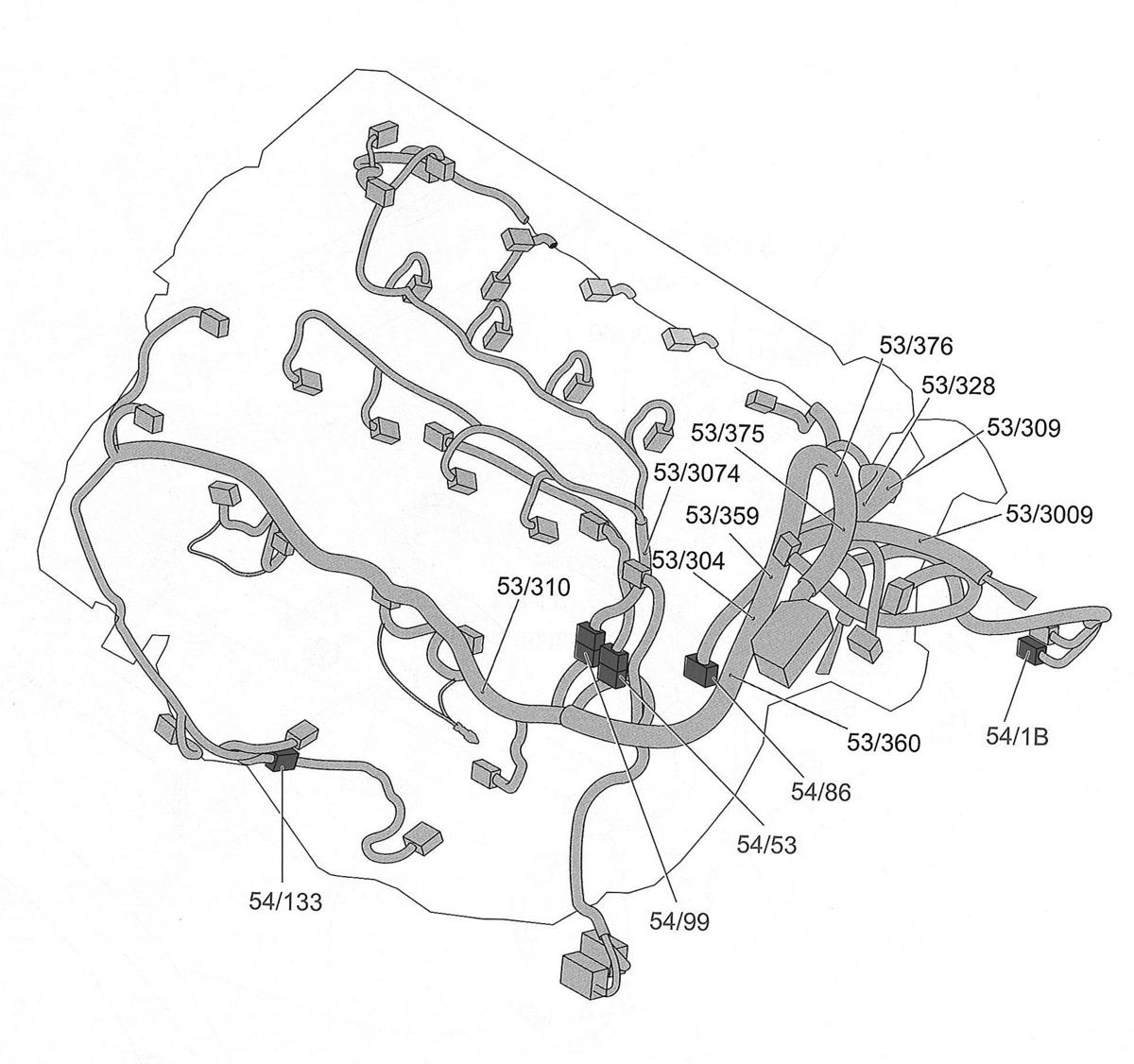

| S53/304 (8-Cyl.) | In engine harness, at rear of engine. See Figure. |

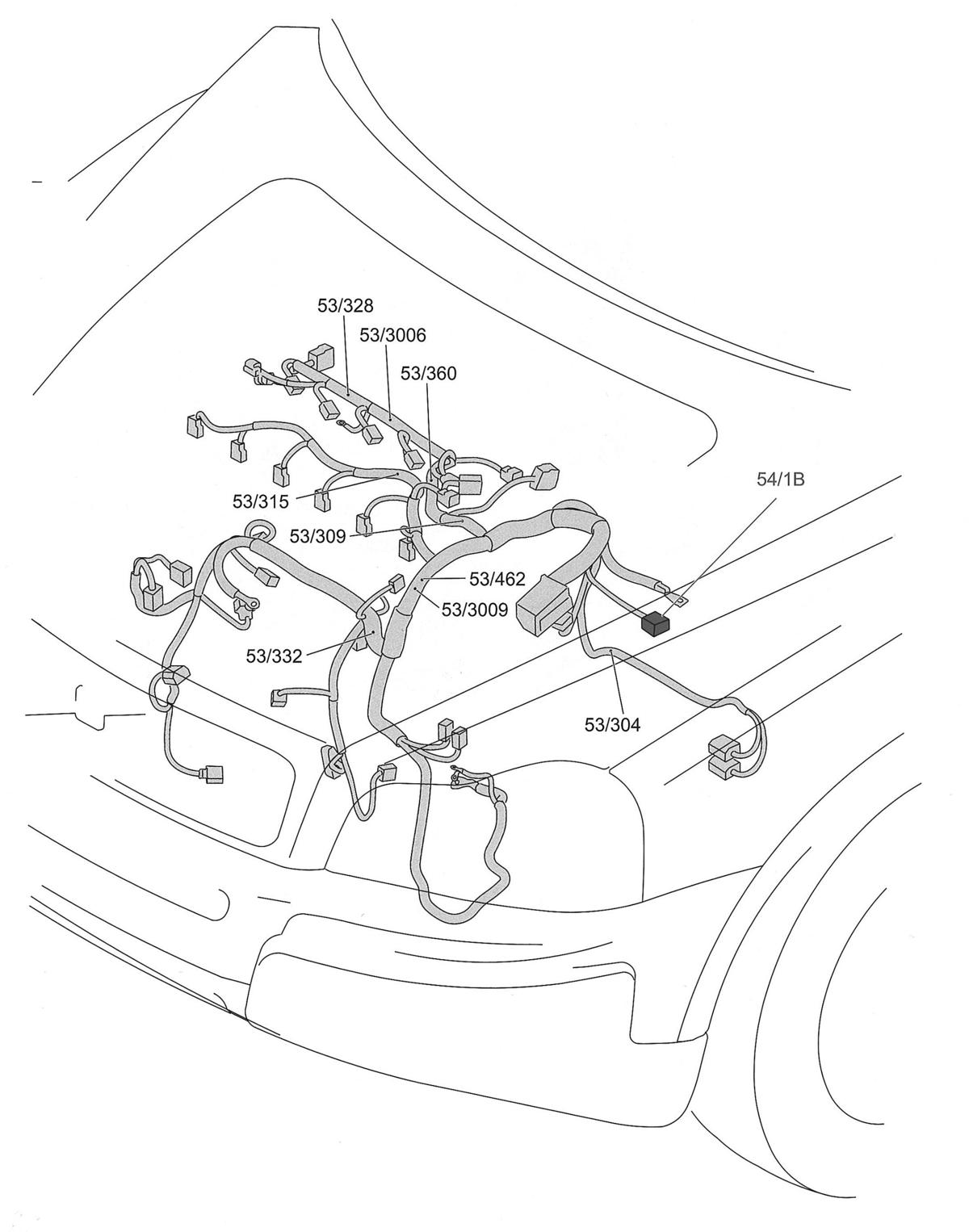

| S53/309 (6-Cyl.) | In engine harness, at top rear of engine. See Figure. |
| S53/309 (8-Cyl.) | In engine harness, at right rear of engine. See Figure. |
| S53/315 (6-Cyl.) | In engine harness, at top rear of engine. See Figure. |
| S53/324 | In engine compartment harness, at right side of engine compartment. See Figure. |
| S53/328 (6-Cyl.) | In engine harness, at right front of engine. See Figure. |
| S53/328 (8-Cyl.) | In engine harness, at right rear of engine. See Figure. |
| S53/329 | In engine compartment harness, at left side of engine compartment. See Figure. |
| S53/331 | In engine compartment harness, at left side of engine compartment. See Figure. |
| S53/332 | In engine harness, at left rear of engine. See Figure. |
| S53/352 | In engine compartment harness, at left front corner of engine compartment. See Figure. |
| S53/353 | In engine compartment harness, at left front corner of engine compartment. See Figure. |
| S53/360 (6-Cyl.) | In engine harness, at right side of engine. See Figure. |
| S53/360 (8-Cyl.) | In engine harness, at rear of engine. See Figure. |
| S53/375 | In engine harness, at rear of engine. See Figure. |
| S53/376 | In engine harness, at right rear of engine. See Figure. |
| S53/384 | In engine compartment harness, at left side of engine compartment. See Figure. |
| S53/394 | In engine compartment harness, at left side of engine compartment. See Figure. |
| S53/395 | In engine compartment harness, at left front corner of engine compartment. See Figure. |
| S53/396 | In engine compartment harness, at side of engine compartment. See Figure. |
| S53/397 | In engine compartment harness, at left side of engine compartment. See Figure. |
| S53/398 | In engine compartment harness, at rear of engine compartment. See Figure. |
| S53/400 | In front passenger compartment harness, behind left side of dash. See Figure. |
| S53/403 | In front passenger compartment harness, behind left side of dash. See Figure. |
| S53/405 | In front passenger compartment harness, behind left side of dash. See Figure. |
| S53/408 | In front passenger compartment harness, behind center of dash. See Figure. |
| S53/415 | In front passenger compartment harness, behind left side of dash. See Figure. |
| S53/425 | In front passenger compartment harness, behind left side of dash. See Figure. |
| S53/433 | In front passenger compartment harness, behind left side of dash. See Figure. |
| S53/434 | In front passenger compartment harness, behind left side of dash. See Figure. |
| S53/437 | In front passenger compartment harness, behind left side of dash. See Figure. |
| S53/438 | In front passenger compartment harness, behind left side of dash. See Figure. |
| S53/443 | In front passenger compartment harness, behind left side of dash. See Figure. |
| S53/448 | In front passenger compartment harness, behind center of dash. See Figure. |
| S53/452 | In front passenger compartment harness, behind center side of dash. See Figure. |
| S53/454 | In front passenger compartment harness, behind left side of dash. See Figure. |
| S53/462 (6-Cyl.) | In engine harness, at rear of engine. See Figure. |
| S53/500 | In front passenger compartment harness, under left rear door sill. See Figure. |
| S53/501 | In front passenger compartment harness, under front passenger's door sill. See Figure. |
| S53/503 | In roof harness, at left front of roof. See Figure. |
| S53/505 | In roof harness, at left front of roof. See Figure. |
| S53/508 | In roof harness, forward of sun roof. See Figure. |
| S53/509 | In roof harness, forward of sun roof. See Figure. |
| S53/514 | In left front door harness. See Figure. |
| S53/515 | In right front door harness. See Figure. |
| S53/523 | In front passenger compartment harness, at left kick panel. See Figure. |
| S53/524 | In front passenger compartment harness, at left kick panel. See Figure. |
| S53/525 | In front passenger compartment harness, behind right side of dash. See Figure. |
| S53/526 | In front passenger compartment harness, behind right side of dash. See Figure. |

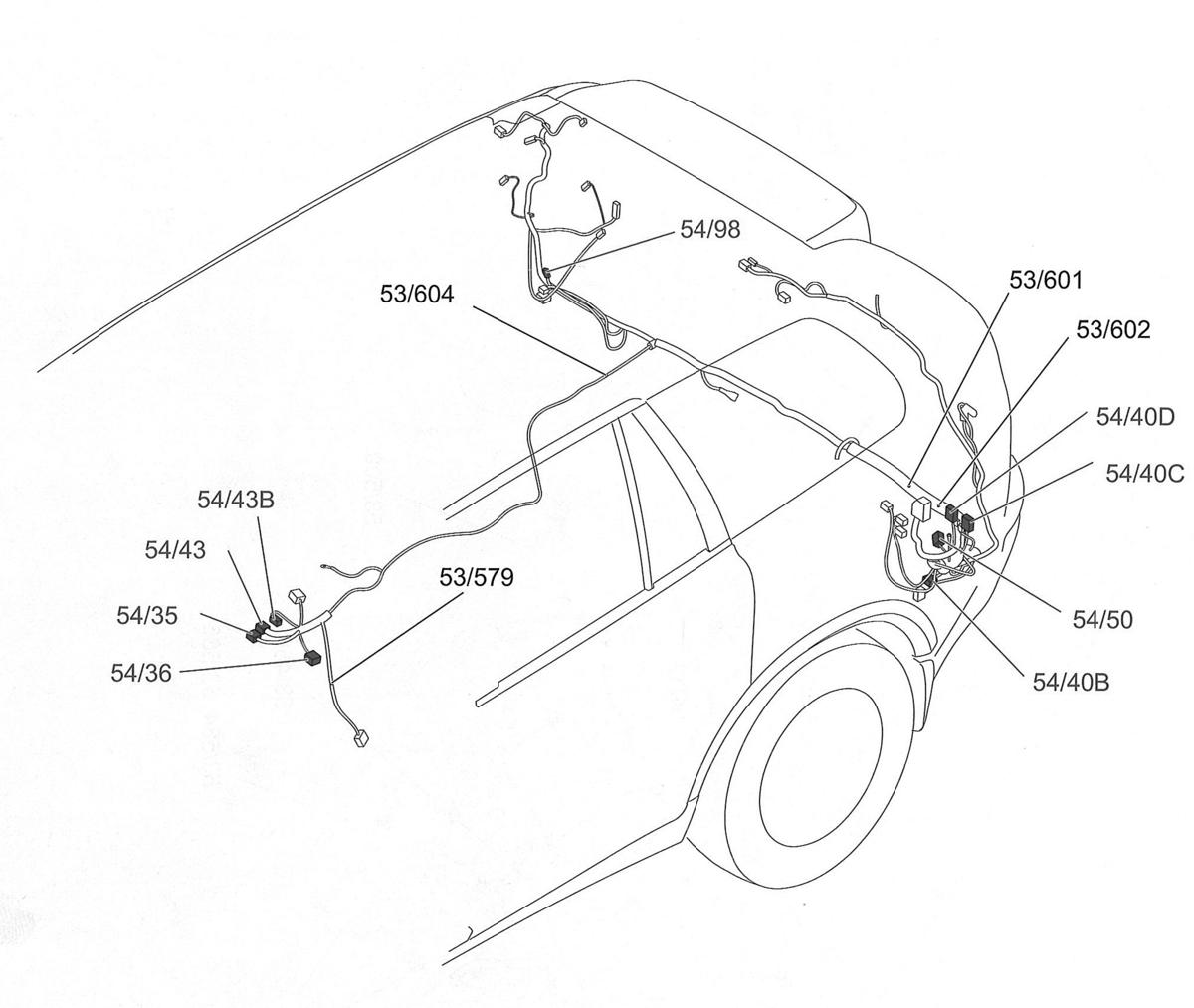

| S53/579 | In cargo compartment harness, at right front side of vehicle. See Figure. |
| S53/583 | In roof harness, forward of sun roof. See Figure. |
| S53/584 | In front passenger compartment harness, under driver's door sill. See Figure. |
| S53/585 | In front passenger compartment harness, under driver's door sill. See Figure. |
| S53/601 | In cargo compartment harness, at left rear corner of cargo compartment. See Figure. |
| S53/602 | In cargo compartment harness, at left rear corner of cargo compartment. See Figure. |
| S53/604 | In cargo compartment harness, at right rear corner of cargo compartment. See Figure. |
| S53/606 | In tailgate harness, at top left of tailgate. See Figure. |
| S53/3006 | In engine harness, at right side of engine. See Figure. |
| S53/3009 (6-Cyl.) | In engine harness, at rear of engine. See Figure. |
| S53/3009 (8-Cyl.) | In engine harness, at right rear of engine. See Figure. |

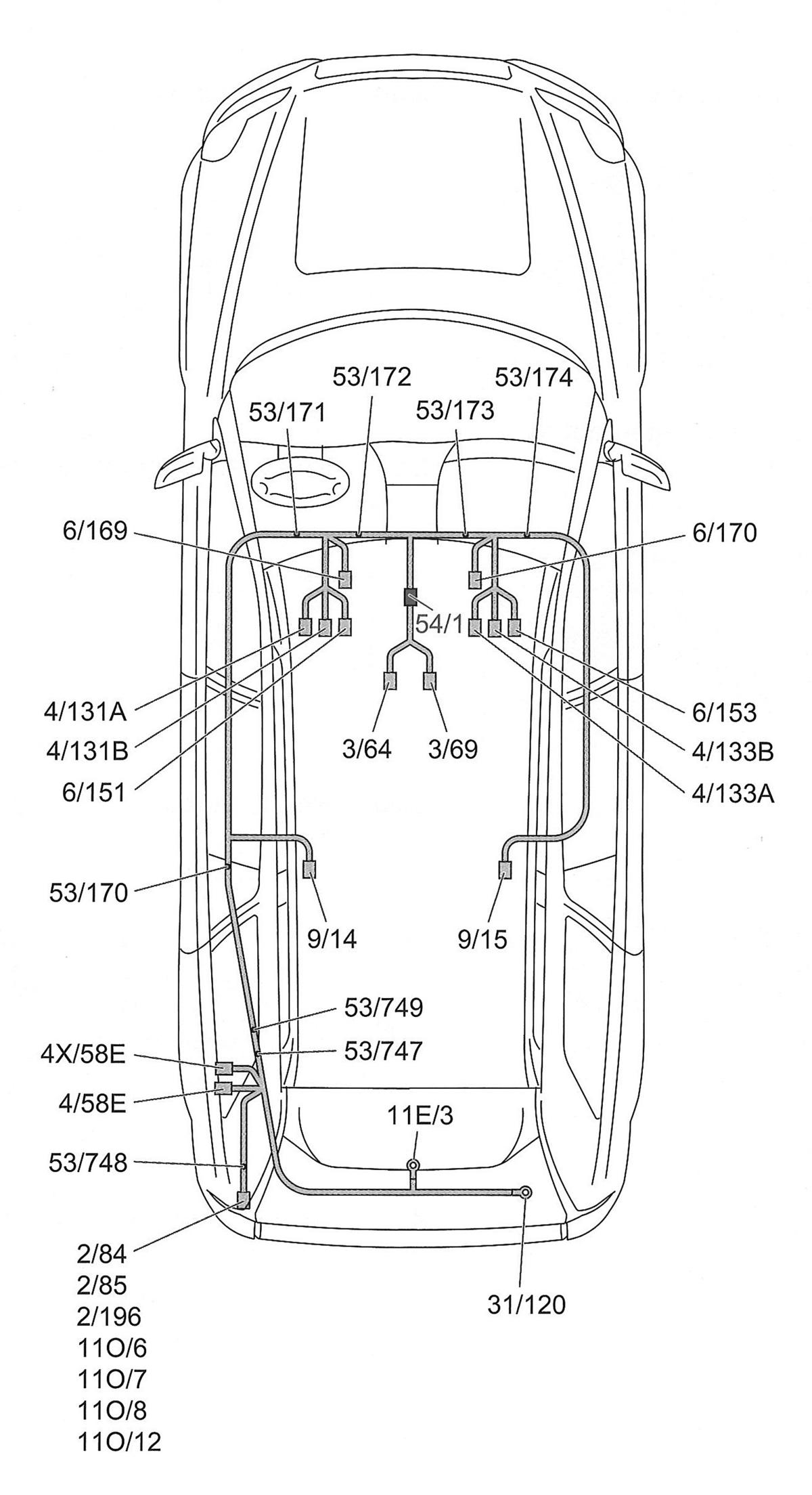

| 53/171 | Left side of dash. See Figure. |
| 53/172 | Left side of dash. See Figure. |
| 53/173 | Right side of dash. See Figure. |
| 53/174 | Right side of dash. See Figure. |
| 53/310 | In engine harness, at left rear of engine. See Figure. |
| 53/359 | In engine harness, at rear of engine. See Figure. |
| 53/601 | In left rear of luggage compartment. See Figure. |
| 53/602 | In left rear of luggage compartment. See Figure. |
| 53/604 | In cargo harness, right side of luggage compartment. See Figure. |
| 53/604 | In luggage harness. See Figure. |
| 53/747 | Left side of luggage compartment. See Figure. |
| 53/748 | Left rear of luggage compartment. See Figure. |
| 53/749 | Left side of luggage compartment. See Figure. |
| 53/3074 | In engine harness, at rear of engine. See Figure. |
