Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|

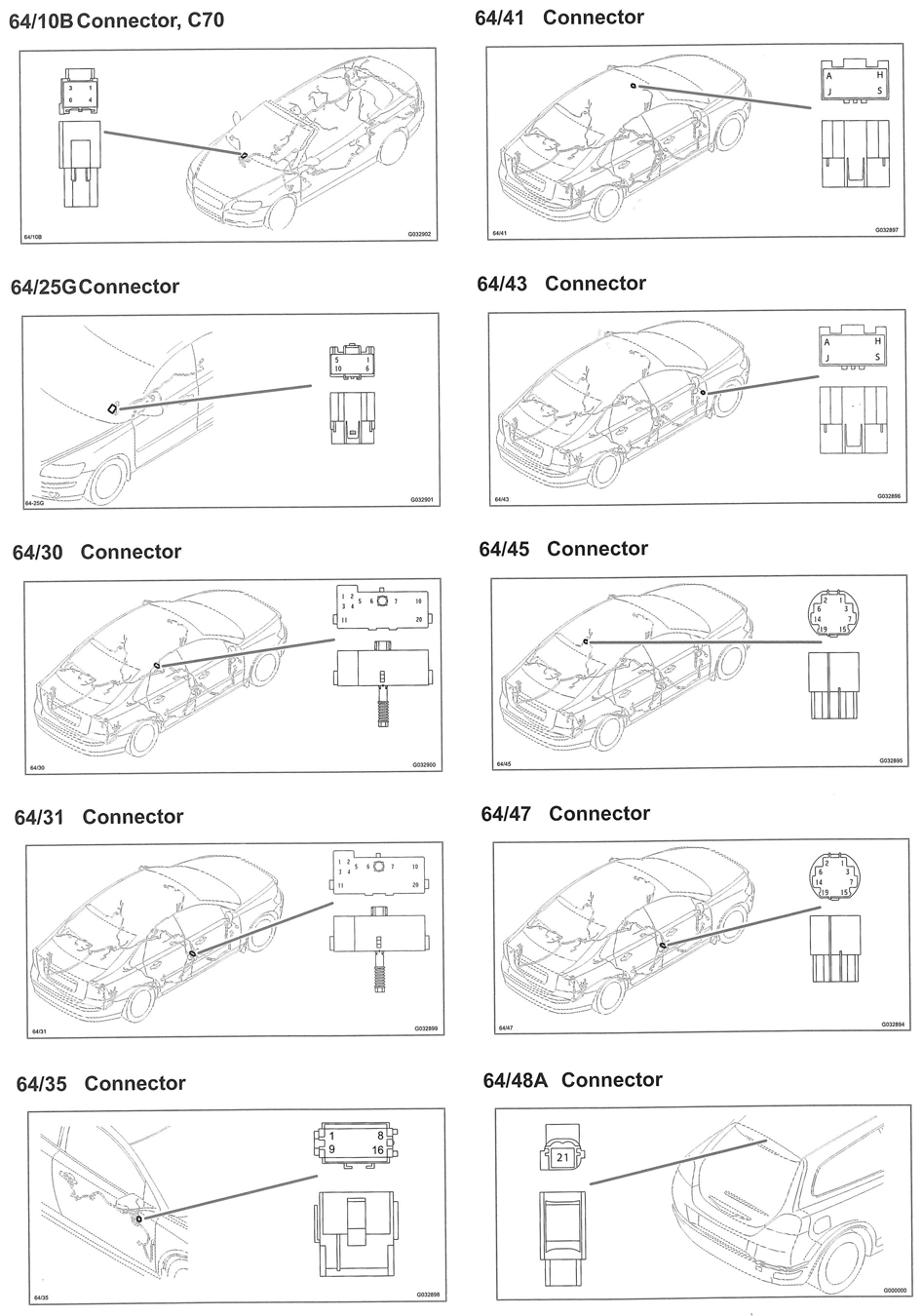

| C64/10B (Gray, 6 Pin) | Center of dash. See Figure. |
| C64/25G (Gray, 10 Pin) | Left side of dash. See Figure. |
| C64/30 (Black, 20 Pin) | Under driver's seat. See Figure. |
| C64/31 (Black, 20 Pin) | Under passenger's seat. See Figure. |
| C64/35 (Green, 16 Pin) | Right front door. See Figure. |
| C64/41 (Black, 16 Pin) | Behind left kick panel. See Figure. |
| C64/43 (Black, 16 Pin) | Behind right kick panel. See Figure. |
| C64/45 (S40 & V50) (Black, 19 Pin) | Center rear of roof. See Figure. |
| C64/47 (S40 & V50) (Black, 19 Pin) | Right "B" pillar. See Figure. |
| C64/48A (Gray, 2 Pin) | Center rear of roof. See Figure. |

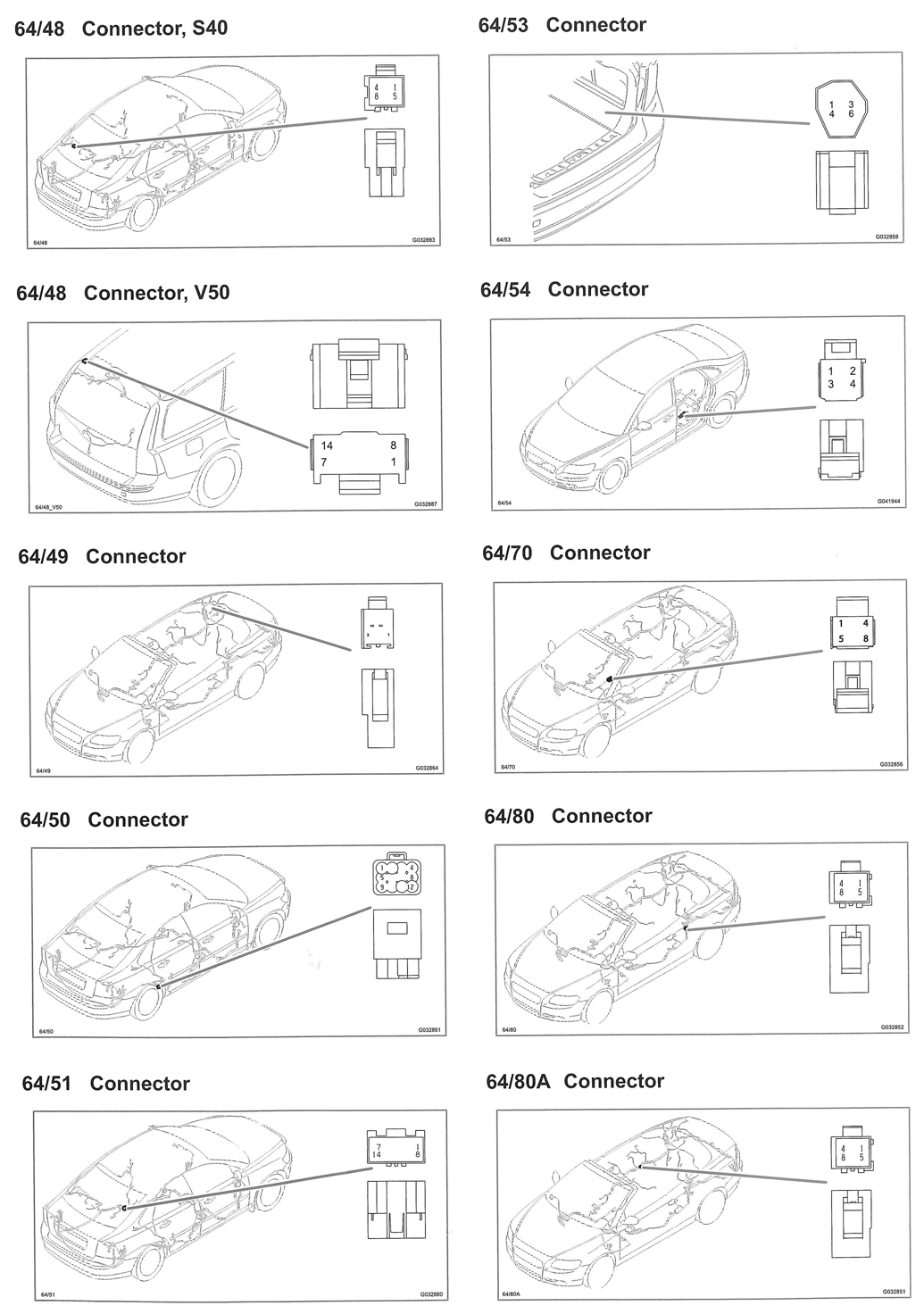

| C64/48 (S40) (Gray, 8 Pin) | Left rear luggage compartment. See Figure. |
| C64/48 (V50) (Gray, 14 Pin) | Top left side of tailgate. See Figure. |
| C64/49 (Gray, 2 Pin) | Right rear of luggage compartment. See Figure. |
| C64/50 (Black, 12 Pin) | Near right "B" pillar. See Figure. |
| C64/51 (Gray, 14 Pin) | Near left "B" pillar. See Figure. |
| C64/53 (Gray, 6 Pin) | Right side of trunk. See Figure. |
| C64/54 (Black, 4 Pin) | Under left rear seat. See Figure. |
| C64/70 (Gray, 8 Pin) | Center console. See Figure. |
| C64/80A (Gray, 8 Pin) | Right rear side panel. See Figure. |
| C64/80 (Gray, 8 Pin) | Left rear side panel. See Figure. |
| C64/90 (Black, 41 Pin) | Left rear corner of engine compartment. See Figure. |
| C64/91 (Black, 1 Pin) | Right side of transmission. See Figure. |
| C64/97 (Black, 2 Pin) | Left kick panel. See Figure. |
| C64/101 (White, 2 Pin) | Left front wheelwell. See Figure. |
| C64/111 (Gray, 27 Pin) | Right rear of engine compartment. See Figure. |
| C64/112 (Gray, 16 Pin) | Behind right kick panel. See Figure. |
| C64/113 (Black, 29 Pin) | Behind right kick panel. See Figure. |
| C64/114 (Gray, 2 Pin) | Right rear of engine compartment. See Figure. |
| C64/120 (Black, 1 Pin) | Left side of engine. See Figure. |
| C64/179 (Gray, 1 Pin) | Center of dash. See Figure. |

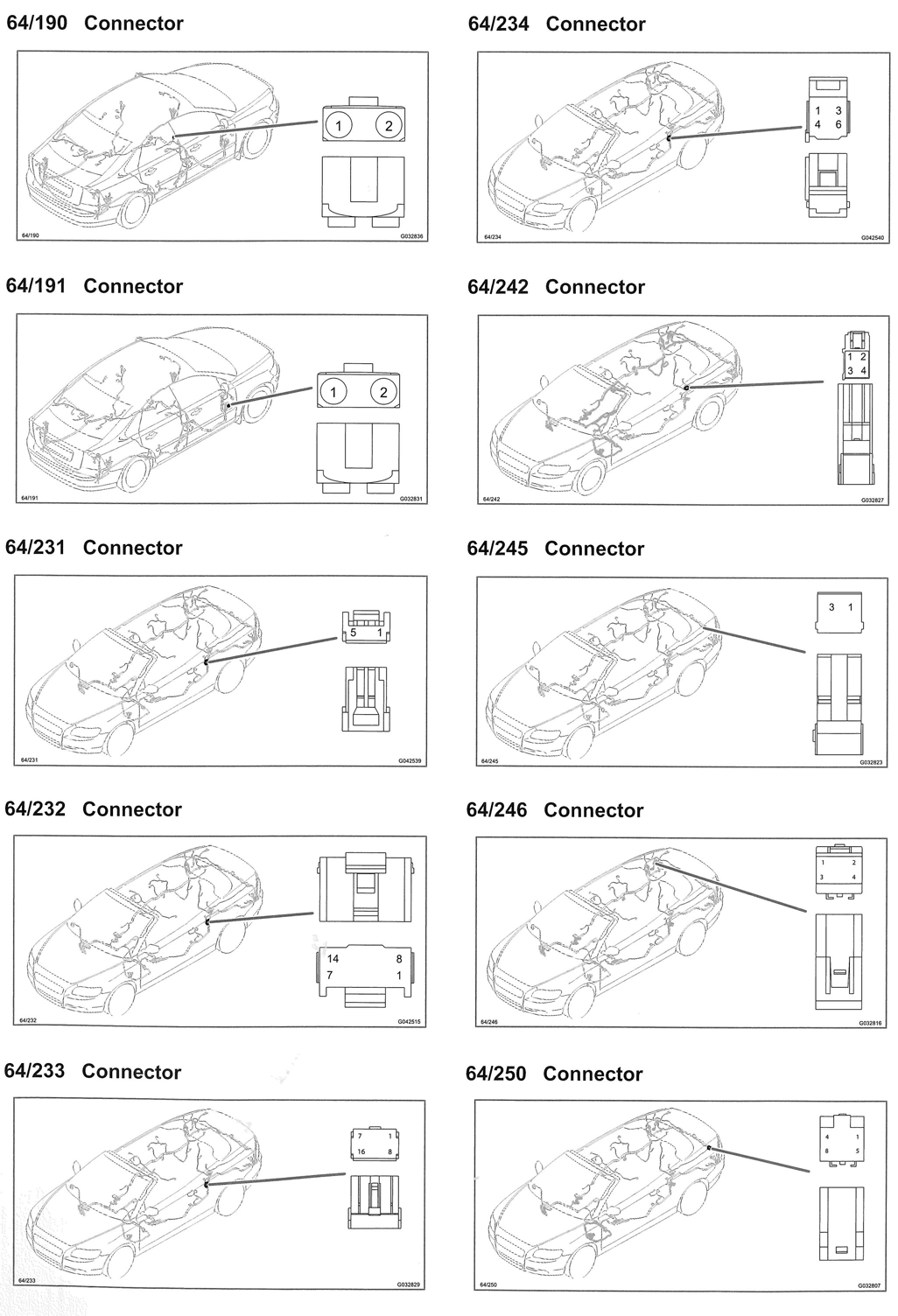

| C64/190 (White, 2 Pin) | At center console. See Figure. |
| C64/191 (White, 2 Pin) | Right kick panel. See Figure. |
| C64/231 (C70) (Green, 5 Pin) | Left rear trunk. See Figure. |
| C64/232 (C70) (Gray, 14 Pin) | Left front of trunk. See Figure. |
| C64/233 (C70) (Green, 16 Pin) | Left front of trunk. See Figure. |
| C64/234 (C70) (Gray, 6 Pin) | Left front of trunk. See Figure. |
| C64/242 (4 Pin) | Left rear seat. See Figure. |
| C64/245 (C70) (Green, 3 Pin) | Left rear of trunk. See Figure. |
| C64/246 (C70) (Gray, 4 Pin) | Right rear of trunk. See Figure. |
| C64/250 (C70) (Gray, 8 Pin) | Left rear of trunk. See Figure. |

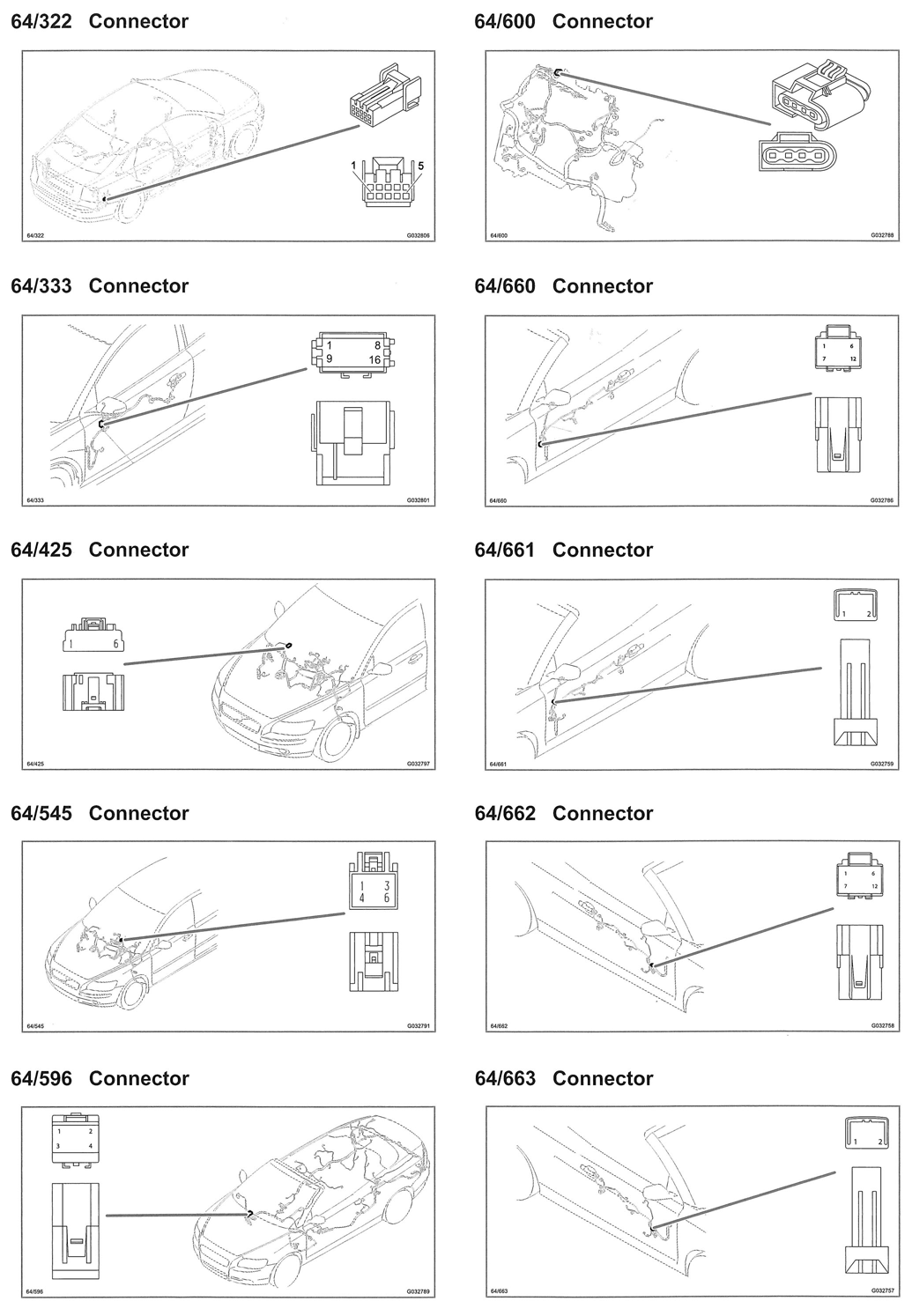

| C64/322 (Green, 5 Pin) | At right "D" pillar. See Figure. |
| C64/333 (C30) (Green, 16 Pin) | Driver's door. See Figure. |
| C64/425 (Yellow, 6 Pin) | Behind right side of dash. See Figure. |
| C64/545 (Light Gray, 6 Pin) | Behind center of dash. See Figure. |
| C64/596 (C70) (Gray, 4 Pin) | Center of dash. See Figure. |
| C64/600 (Black, 4 Pin) | Top front of engine. See Figure. |
| C64/660 (C70) (Gray, 12 Pin) | Driver's door. See Figure. |
| C64/661 (C70) (Yellow/Green, 2 Pin) | Driver's door. See Figure. |
| C64/662 (C70) (Gray, 12 Pin) | Passenger's door. See Figure. |
| C64/663 (C70) (Yellow/Green, 2 Pin) | Passenger's door. See Figure. |

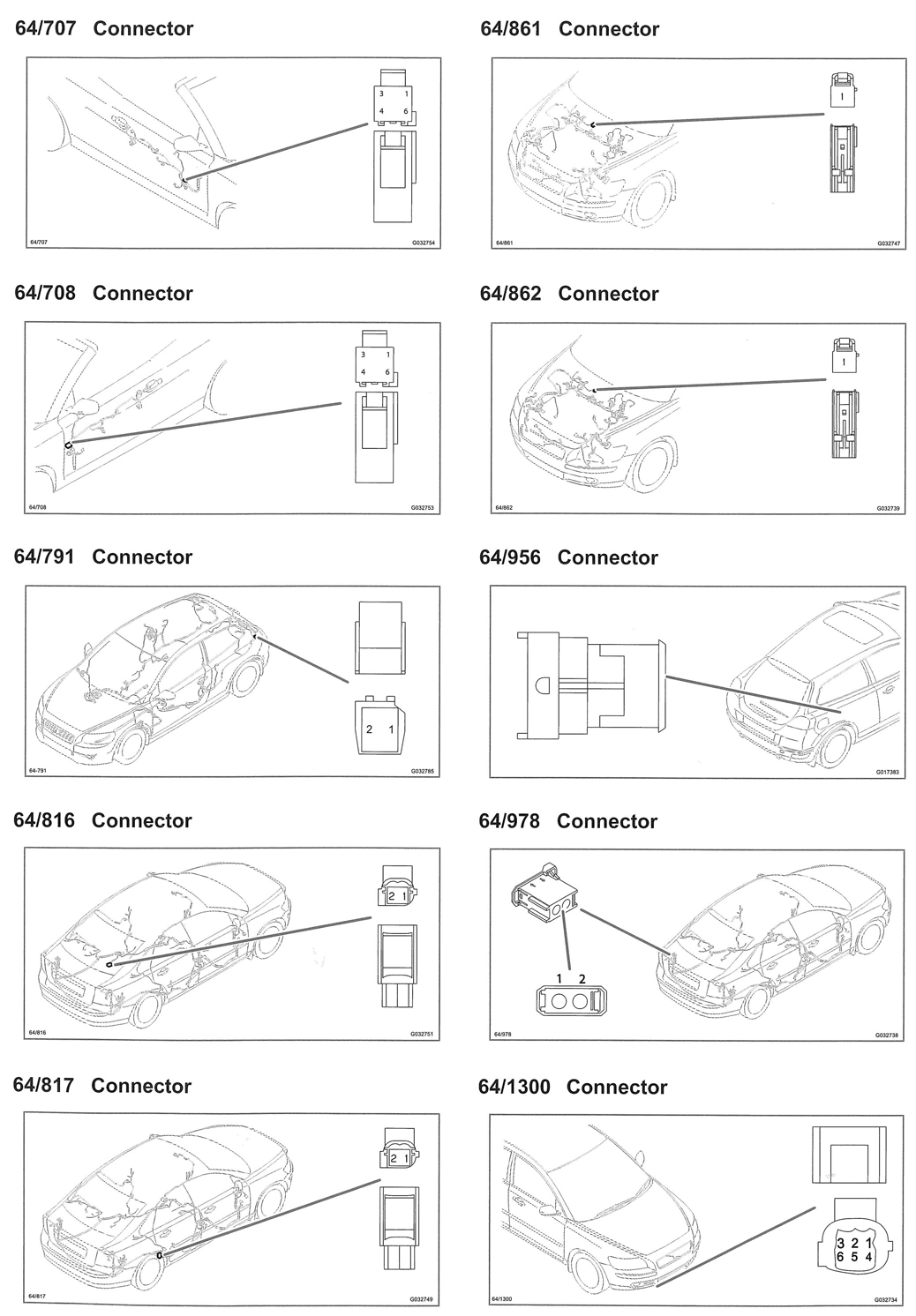

| C64/707 (Gray, 6 Pin) | Passenger's door. See Figure. |
| C64/708 (C70) (Gray, 6 Pin) | Driver's door. See Figure. |
| C64/791 (Black, 2 Pin) | At left "D" pillar. See Figure. |
| C64/816 (Black, 2 Pin) | At left rear wheel. See Figure. |
| C64/817 (Black, 2 Pin) | At right rear wheel. See Figure. |
| C64/861 (Black, 1 Pin) | Right rear of engine compartment. See Figure. |
| C64/862 (White, 1 Pin) | Right rear of engine compartment. See Figure. |
| C64/956 (Black, 5 Pin) | Right side of trunk. See Figure. |
| C64/978 (Black, 2 Pin) | Left rear of trunk. See Figure. |
| C64/1300 (6 Pin) | Right front corner of engine compartment. See Figure. |

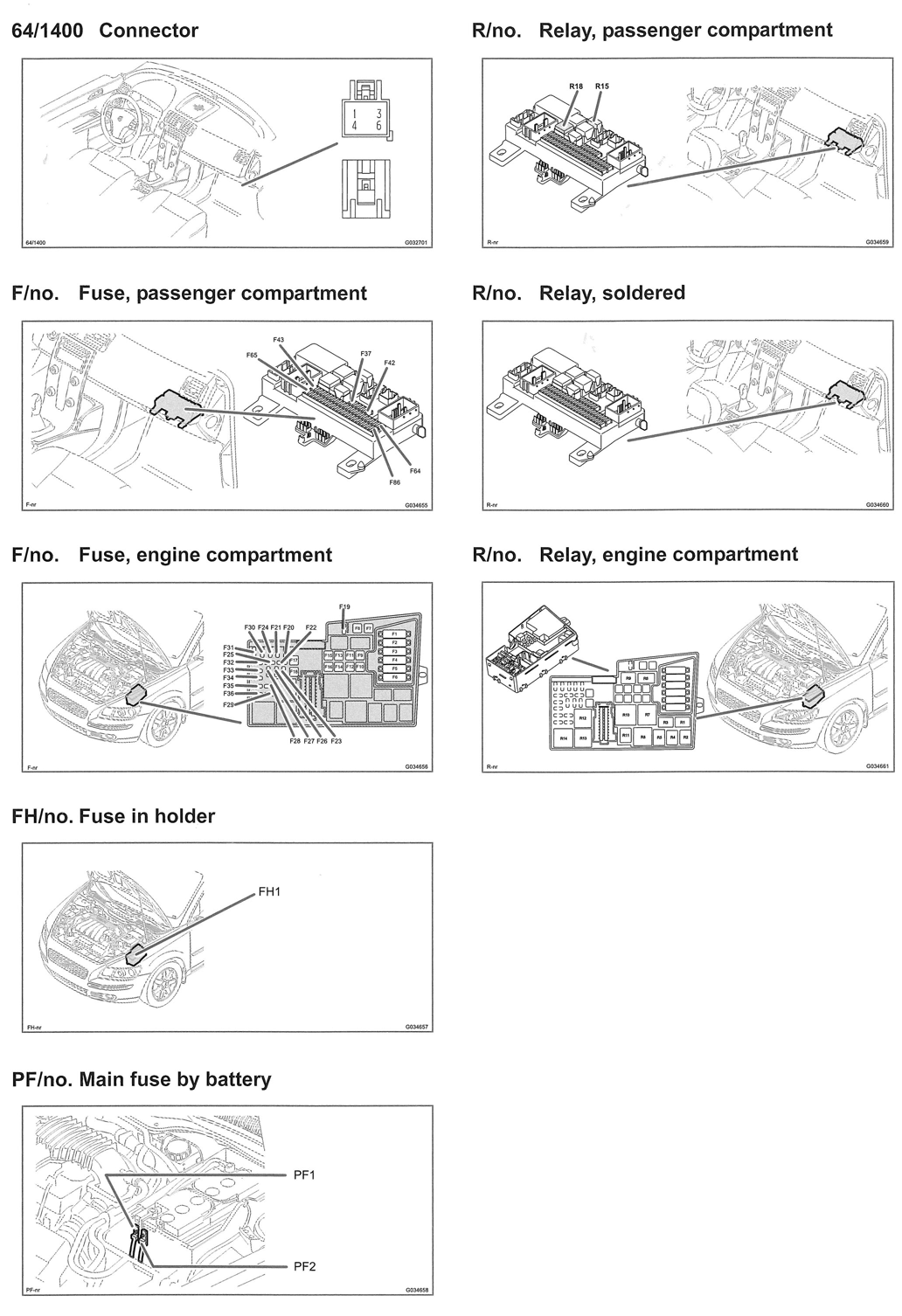

| C64/1400 (Gray, 6 Pin) | Behind right side of dash. See Figure. |
