Tilt/Extend-Retract Memory Sensor Test

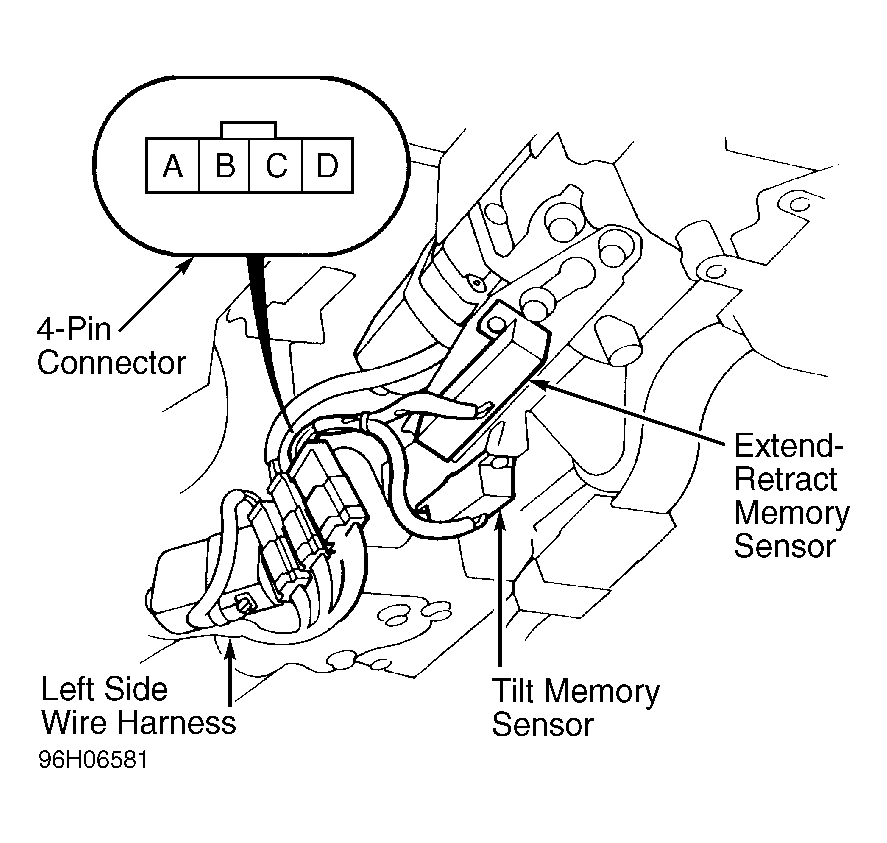

Remove steering column tilt cover. See STEERING COLUMN COVERS under REMOVAL & INSTALLATION. Disconnect steering column memory sensor 4-pin connector. See Fig 1 . Using an ohmmeter, check resistance between sensor connector terminals is as specified in TILT/EXTEND-RETRACT MEMORY SENSOR TEST table. If sensor does not test as specified, replace faulty sensor.
TILT/EXTEND-RETRACT MEMORY SENSOR TEST
| Position | Terminal | Resistance (Ohms) |
|---|---|---|
| Neutral | A & D | 4000-6000 |
| Extend | A & B | 5000 |
| Retract | A & B | 1000 |
| Tilt-Down | A & C | 1000 |
| Tilt-Up | A & C | 5000 |
