Under-hood Fuse/Relay Box (Relay Block part)
WARNING: This page is about a different car, the 2009 Acura MDX, 2008 Acura MDX, and 2007 Acura MDX. However, it is still accessible from the selected car via links, so may be relevant.

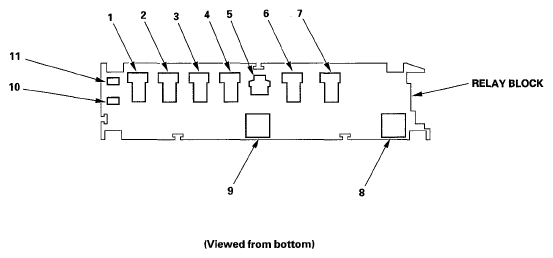

UNDER-HOOD FUSE/RELAY BOX REFERENCE CHART
| Socket | Ref | Terminal | Connects to |
|---|---|---|---|
| A | 9 | 1 | Right engine compartment wire harness (see RIGHT ENGINE COMPARTMENT WIRE HARNESS (DASH TO REAR OF ENGINE COMPARTMENT) ) |
| A/C compressor clutch relay | 2 | 4 | |
| A/C condenser fan relay | 3 | 4 | |
| B | 8 | 1 | Right engine compartment wire harness (see RIGHT ENGINE COMPARTMENT WIRE HARNESS (DASH TO REAR OF ENGINE COMPARTMENT) ) |
| C | 5 | 1 | Right engine compartment wire harness (see RIGHT ENGINE COMPARTMENT WIRE HARNESS (DASH TO REAR OF ENGINE COMPARTMENT) ) |
| Diode (for A/C condenser fan relay and fan control relay) | 11 | - | |
| Diode (for radiator fan relay) | 10 | - | |
| Fan control relay | 1 | 5 | |
| Front blower motor relay | 7 | 4 | |
| Headlight low beam relay | 6 | 4 | |
| Radiator fan relay | 4 | 4 |
