Relay Box

164. Under-dash Relay Holder, Auxiliary:

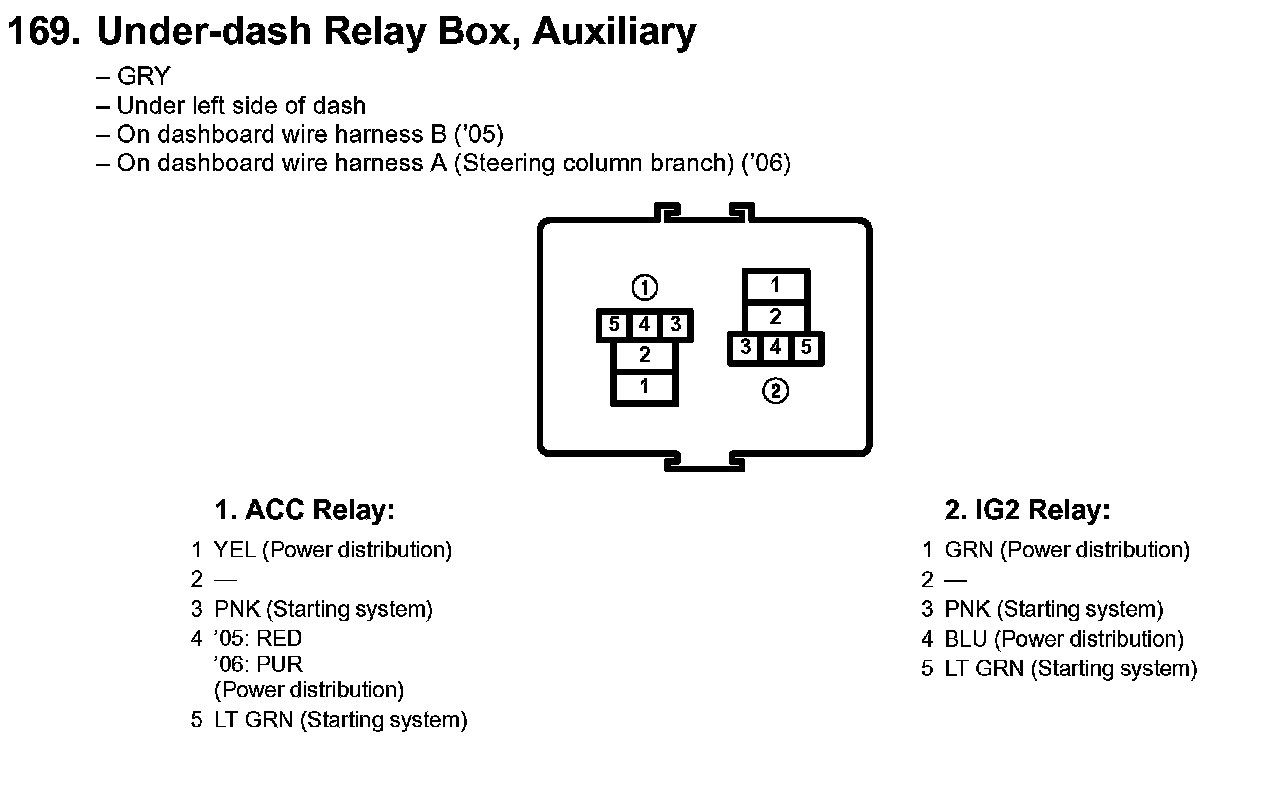

169. Under-dash Relay Box, Auxiliary:

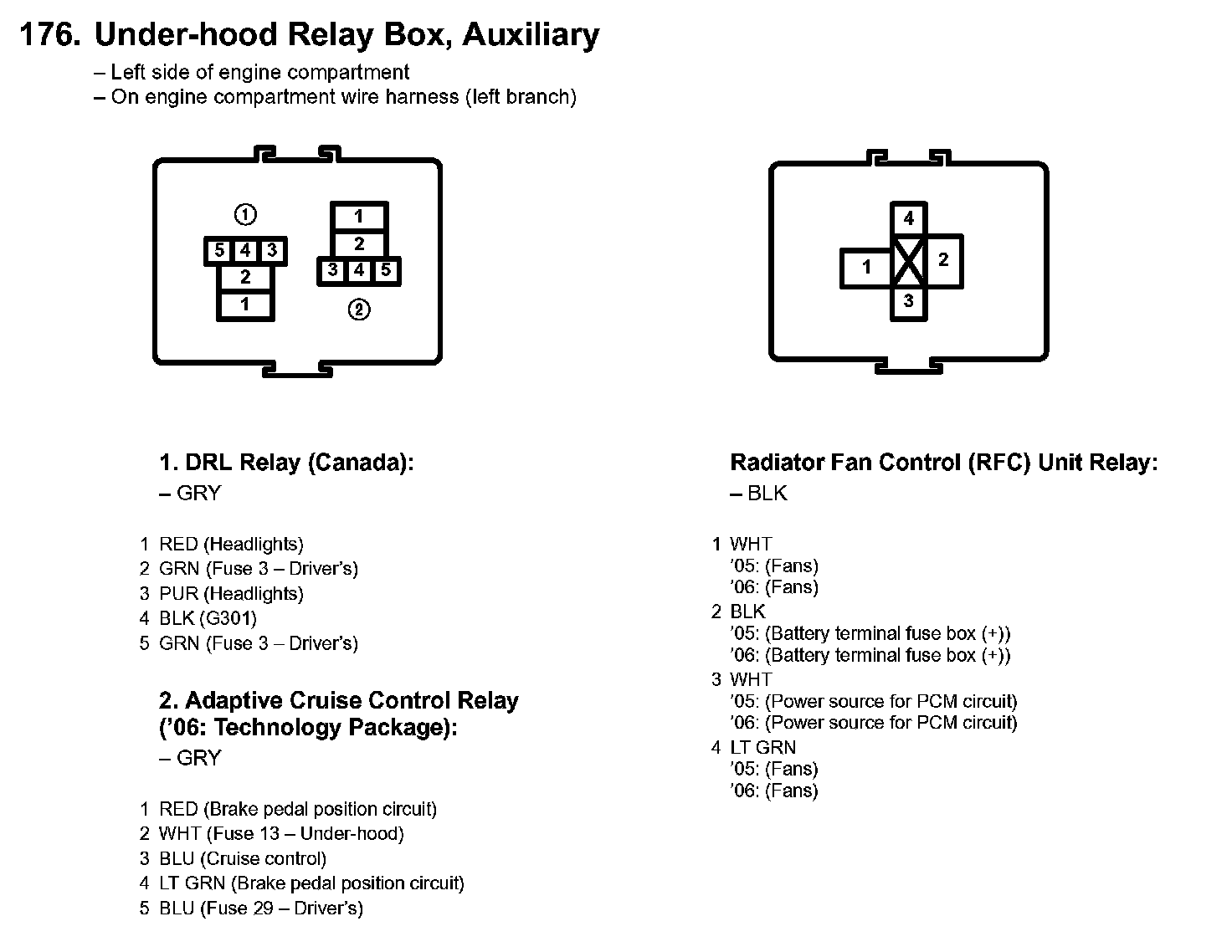

176. Under-hood Relay Box, Auxiliary:



380. Under-dash Fuse/Relay Box, Driver's Part 1:



380. Under-dash Fuse/Relay Box, Driver's Part 2:



380. Under-dash Fuse/Relay Box, Driver's Part 3:



380. Under-dash Fuse/Relay Box, Driver's Part 4:



380. Under-dash Fuse/relay Box, Driver's:



380. Under-dash Fuse/relay Box, Driver's:



381. Under-dash Fuse/Relay Box, Passenger's:



381. Under-dash Fuse/Relay Box, Passenger's:



382. Under-hood Fuse/Relay Box:



382. Under-hood Fuse/Relay Box:
