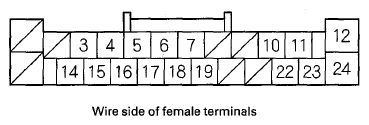

| A3 |
ORN |
K-LINE |
Data link connector (DLC) |
| A4 |
LT GRN |
SCTY4 |
Navigation display unit |
| A5 |
BRN |
AUDIO REMOTE GNP |
Audio remote switch ground |
| A6 |
YEL |
RR PRE IN- |
Stereo amplifier |
| A7 |
BRN |
RR PRE IN + |
Stereo amplifier |
| A10 |
PUR |
RL PRE IN- |
Stereo amplifier |
| A11 |
LT BLU |
RL PRE IN + |
Stereo amplifier |
| A12 |
BLK |
GND |
Body ground to G504 |
| A14 |
PUR |
ACC |
No. 32 (10 A) fuse in the under-dash fuse/relay box |
| A15 |
BLU |
VSP |
PCM |
| A16 |
ORN |
AUDIO REMOTE |
Audio remote switch |
| A17 |
LT GRN |
+B |
Stereo amplifier |
| A18 |
PNK |
FR PRE IN- |
Stereo amplifier |
| A19 |
BLU |
FR PRE IN + |
Stereo amplifier |
| A22 |
RED |
FL PRE IN- |
Stereo amplifier |
| A23 |
GRN |
FL PRE IN + |
Stereo amplifier |
| A24 |
WHT |
+ B |
No. 5 (10 A) fuse in the under-dash fuse/relay box |
