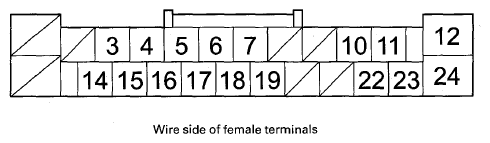

Audio-Navigation Unit Connector A (24P)
AUDIO-NAVIGATION UNIT CONNECTOR A (24P)
| Cavity | Wire Color | Terminal Name | Connects to |
|---|---|---|---|
| A3 | LT BLU | K-LINE | Data link connector (DLC) |
| A4 | WHT | SCTY2 | Navigation display unit |
| A5 | BRN | REMOTE GND | Audio remote, navigation-HFL voice control switch ground |
| A6 | PUR | RR PRE- | Stereo amplifier |
| A7 | PNK | RR PRE+ | Stereo amplifier |
| A10 | BLU | RL PRE- | Stereo amplifier |
| A11 | BRN | RL PRE+ | Stereo amplifier |
| A12 | BLK | GND | Body ground to G502 |
| A14 | PUR | ACC | No. 18 (7.5 A) fuse in the driver's under-dash fuse/relay box |
| A15 | BLK | VSP | PCM, ECPS control unit |
| A16 | PNK | REMOTE | Audio remote switch |
| A17 | LT GRN | SWD +B | Stereo amplifier |
| A18 | RED | FR PRE- | Stereo amplifier |
| A19 | GRN | FR PRE + | Stereo amplifier |
| A22 | LT GRN | FL PRE- | Stereo amplifier |
| A23 | WHT | FL PRE + | Stereo amplifier |
| A24 | WHT | + B | No. 15 (10 A) fuse in the under-hood fuse/relay box |
