Exploded View
For replacement of components listed below, see Repair Procedure
Center Console Assembly Removal
*1: Display audio type (9-inch screen)
*2: Color audio type (7-inch screen)

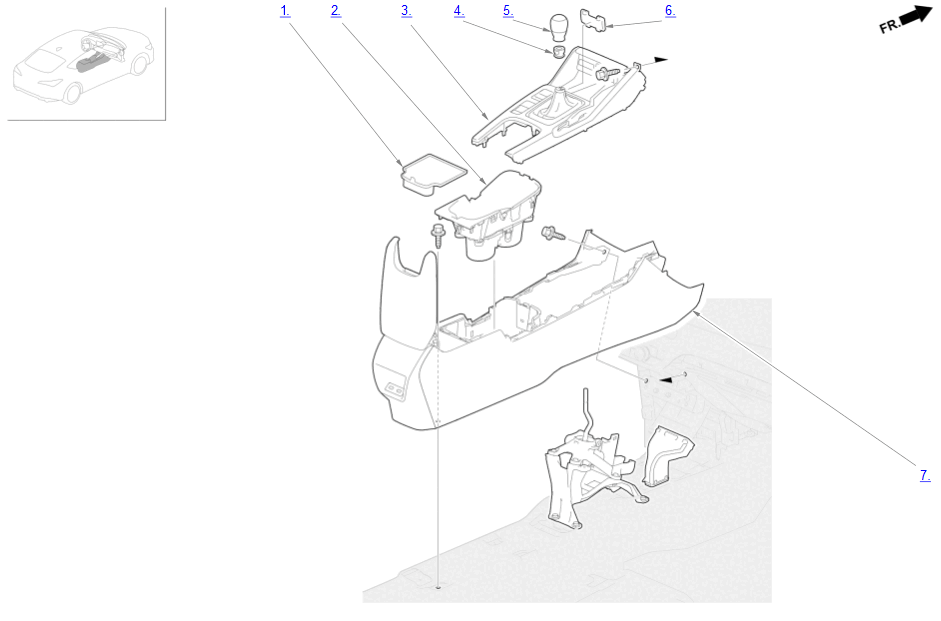

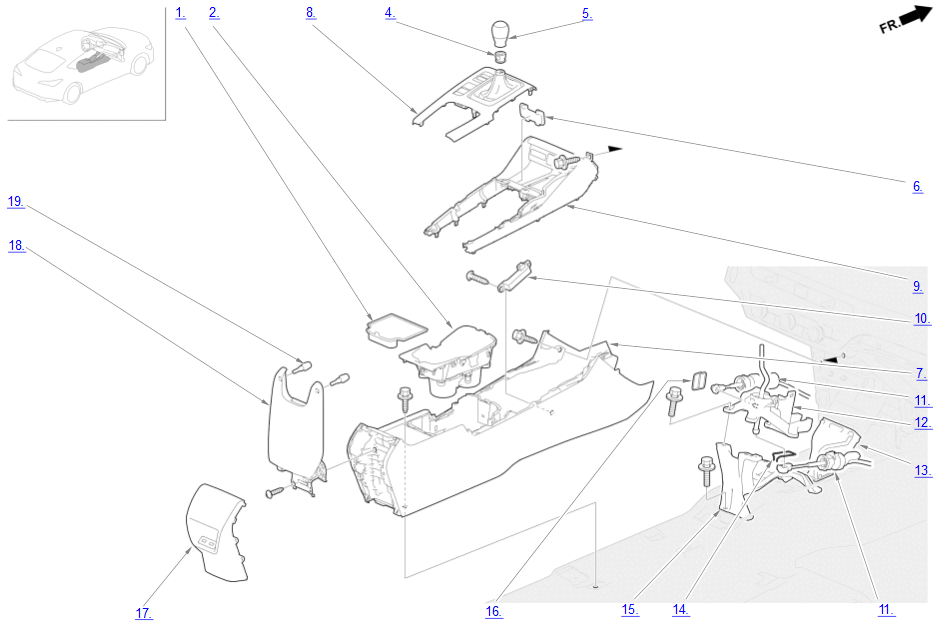

Center Console Area (M/T) Components
| Component Name | Callout |
|---|---|
| Center Console Box Mat | 1 |
| Cup Holder Assembly | 2 |
| Center Console Panel Assembly | 3 |
| Shift Lever Boot Ring | 4 |
| Shift Lever Knob | 5 |
| Shift Lock Release Lid | 6 |
| Center Console | 7 |

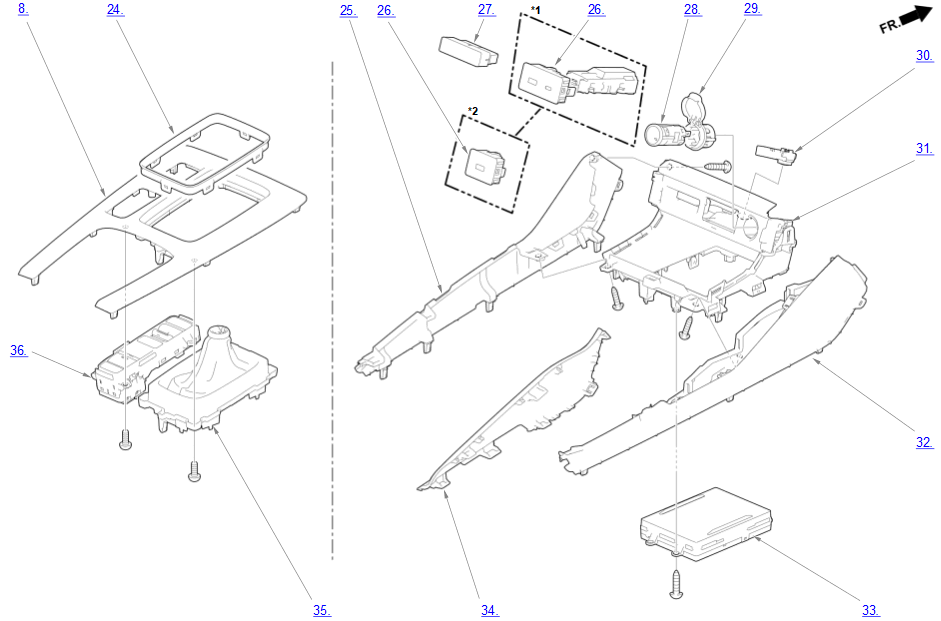

| Center Console Panel | 8 |
| Center Console Tray Assembly | 9 |
| Front Interior LF Antenna | 10 |
| Change Wire (Shift Lever Side) | 11 |
| Shift Lever Housing | 12 |
| Rear Heater Joint Duct | 13 |
| Clamp | 14 |
| Shift Lever Housing Bracket | 15 |
| Clip Spring | 16 |
| Center Console Rear Trim | 17 |
| Center Console Armrest | 18 |
| Center Console Armrest Stopper | 19 |

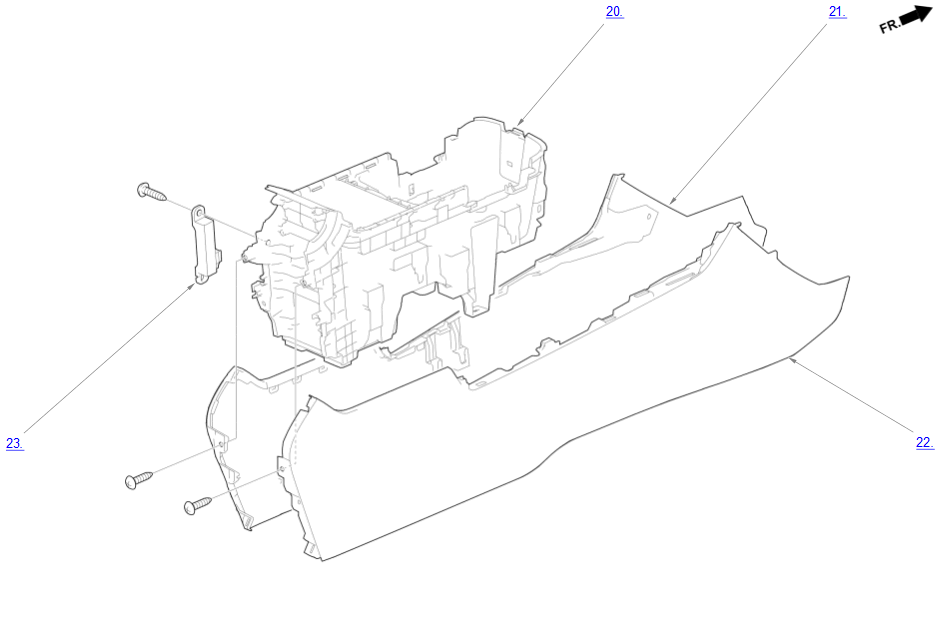

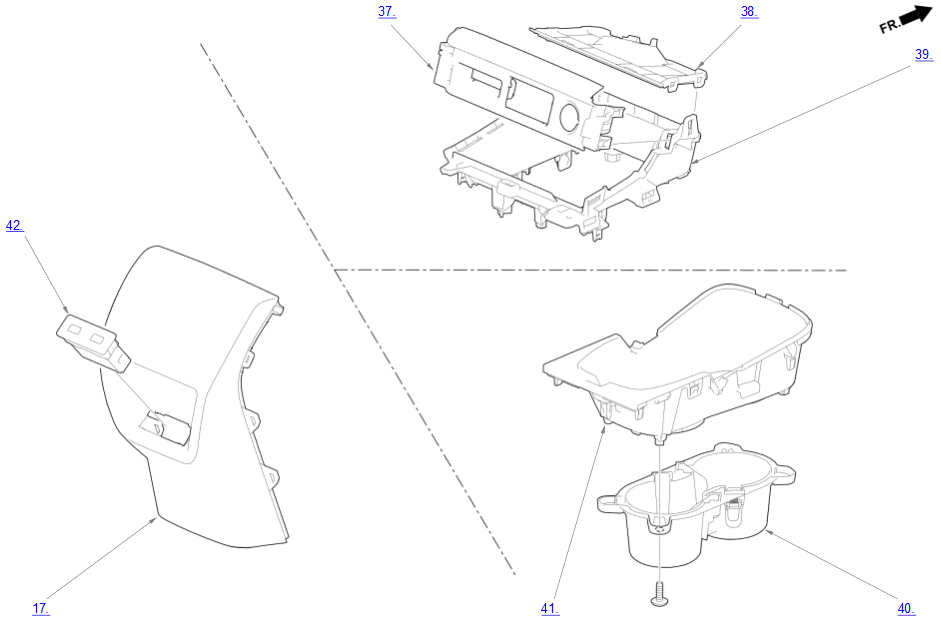

| Center Console Box | 20 |
| Driver's Center Console Side Panel | 21 |
| Passenger's Center Console Side Panel | 22 |
| Rear Interior LF Antenna | 23 |
| Shift Ring | 24 |
| Driver's Center Console Side Trim | 25 |
| USB Holder | 26 |
| Front Passenger's Airbag Cut OFF Indicator | 27 |
| Center Console Accessory Power Socket | 28 |
| Housing | 29 |
| Center Console Light | 30 |
| Center Console Tray | 31 |
| Passenger's Center Console Side Trim | 32 |
| Wireless Charger | 33 |
| Passenger's Console Cover | 34 |
| Shift Lever Boot | 35 |
| Idle Stop OFF Switch/ECON Switch/Electric Parking Brake Switch/Automatic Brake Hold Switch | 36 |
| Jack Panel | 37 |
| Center Console Upper Tray | 38 |
| Center Console Lower Tray | 39 |
| Cup Holder | 40 |
| Cup Holder Trim | 41 |
| USB Charger Unit (Rear Console) | 42 |
