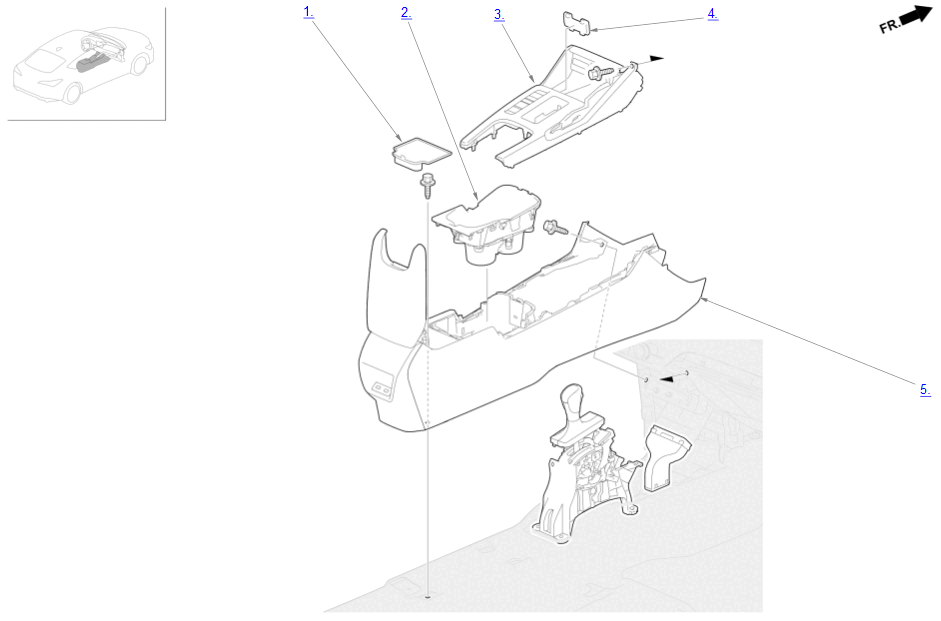

Exploded View
For replacement of components listed below, see Repair Procedure
Center Console Assembly Removal
*1: Without wireless charger
*1: Display audio type (9-inch screen)
*2: Color audio type (7-inch screen)
*3: With wireless charger
*1: Display audio type (9-inch screen)

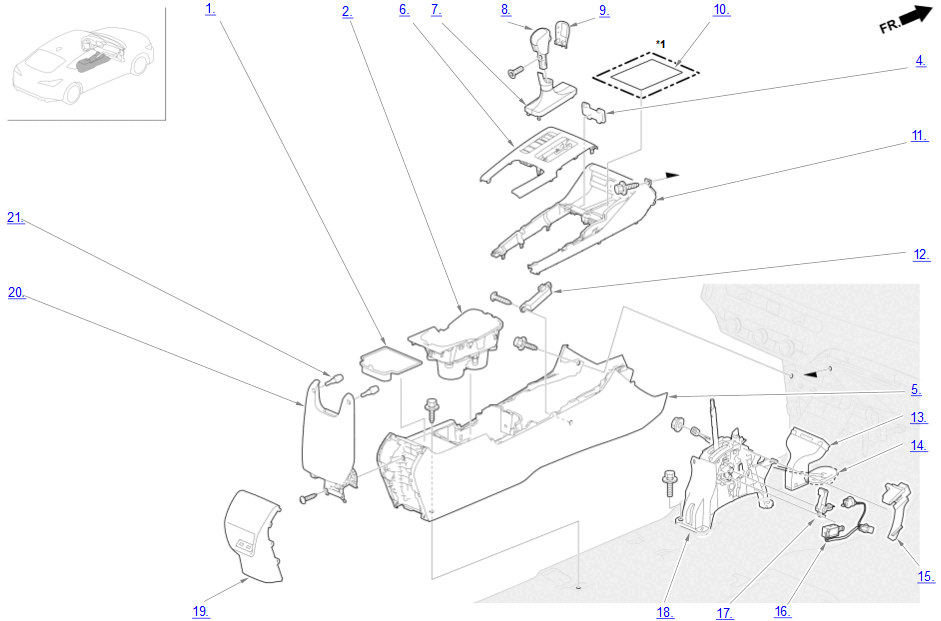

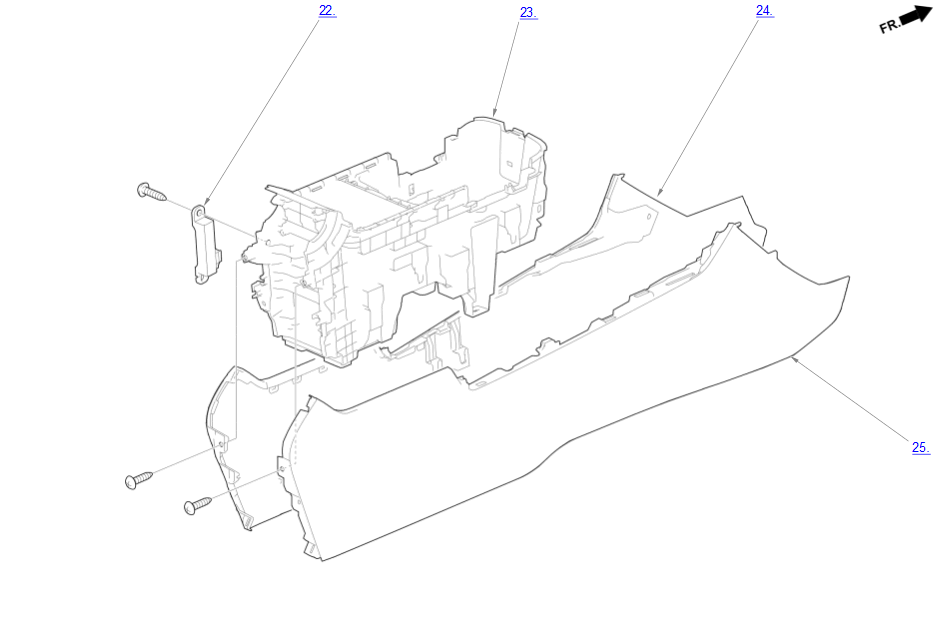

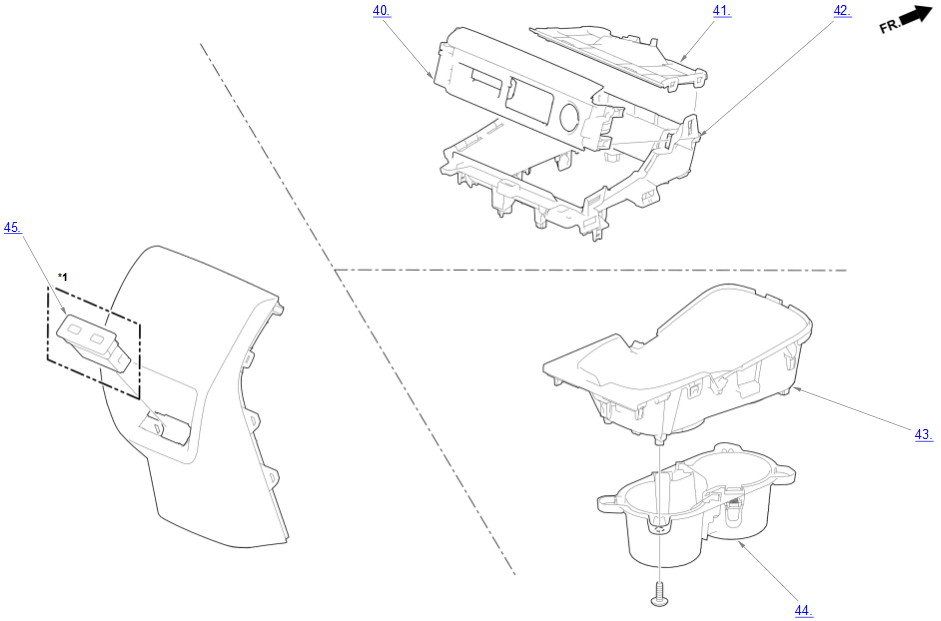

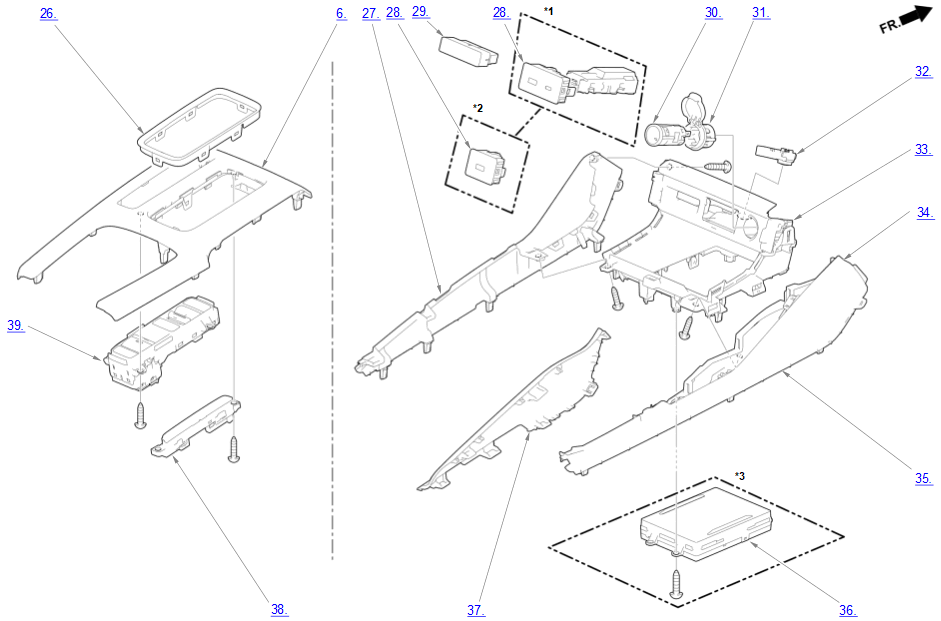

Center Console Area (CVT) Components
| Component Name | Callout |
|---|---|
| Center Console Box Mat | 1 |
| Cup Holder Assembly | 2 |
| Center Console Panel Assembly | 3 |
| Shift Lock Release Lid | 4 |
| Center Console | 5 |
| Center Console Panel | 6 |
| Shift Lever Boot | 7 |
| Shift Lever Knob | 8 |
| Shift Lever Knob Cover | 9 |
| Center Console Tray Mat | 10 |
| Center Console Tray Assembly | 11 |
| Front Interior LF Antenna | 12 |
| Rear Heater Joint Duct | 13 |
| Shift Cable (Select Lever Side) | 14 |
| Shift Lock Stop/Shift Lock Stop Cushion | 15 |
| Shift Lock Solenoid | 16 |
| Shift Lock Release | 17 |
| Shift Lever Bracket Base | 18 |
| Center Console Rear Trim | 19 |
| Center Console Armrest | 20 |
| Center Console Armrest Stopper | 21 |
| Rear Interior LF Antenna | 22 |
| Center Console Box | 23 |
| Driver's Center Console Side Panel | 24 |
| Passenger's Center Console Side Panel | 25 |
| Shift Lever Molding | 26 |
| Driver's Center Console Side Trim | 27 |
| USB Holder | 28 |
| Front Passenger's Airbag Cut OFF Indicator | 29 |
| Center Console Accessory Power Socket | 30 |
| Housing | 31 |
| Center Console Light | 32 |
| Center Console Tray | 33 |
| Passenger's Lower Inner Garnish | 34 |
| Passenger's Center Console Side Trim | 35 |
| Wireless Charger | 36 |
| Passenger's Console Cover | 37 |
| Shift Position Indicator | 38 |
| Drive Mode Switch/Idle Stop OFF Switch/ECON Switch/Electric Parking Brake Switch/Automatic Brake Hold Switch | 39 |
| Jack Panel | 40 |
| Center Console Upper Tray | 41 |
| Center Console Lower Tray | 42 |
| Cup Holder Trim | 43 |
| Cup Holder | 44 |
| USB Charger Unit (Rear Console) | 45 |
