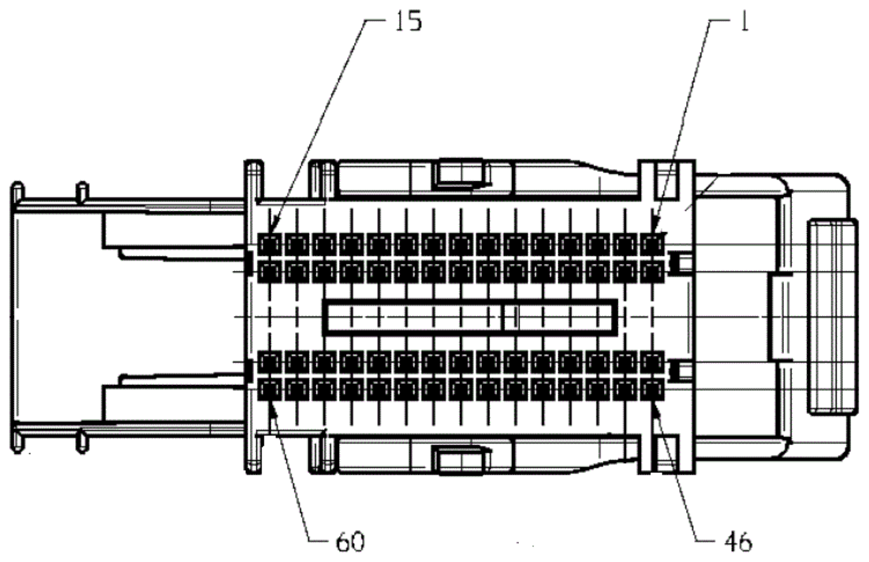

Module-Body Control C4 (Standard) Connector End View (D2762D)

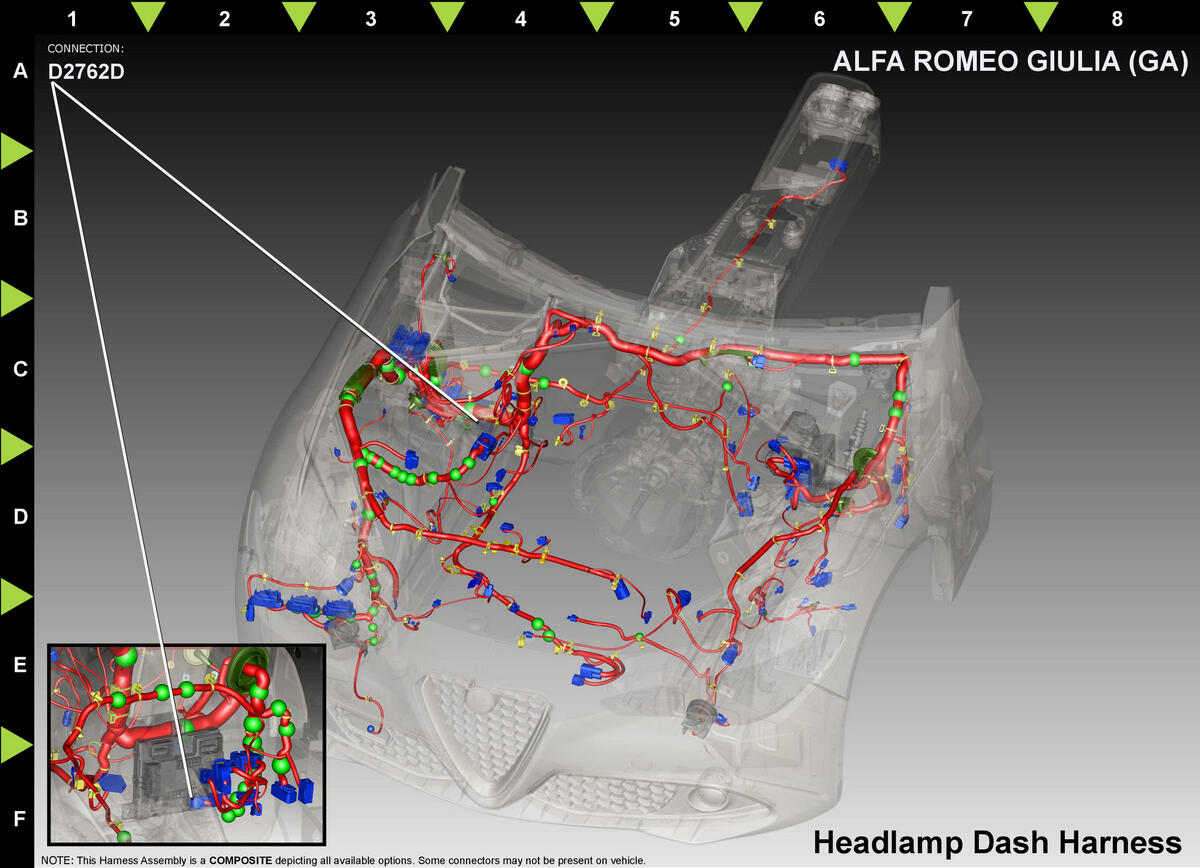

Harness-Family: Headlamp_Dash
Color: WHITE
Gender: FEMALE
Part Number: 1/13687/00
Part Description: Not Available
Connector No: D2762D
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 8 | G70 | WH/BK | 0.35 | HOOD AJAR SWITCH SENSE | N/A | ||
| 13 | L58 | YE/RD | 0.5 | LEFT DRL LAMP DRIVER | N/A | ||
| 14 | F741 | RD/GN | 0.35 | IGNITION RUN/START OUTPUT | N/A | ||
| 15 | F741 | WH/DB | 0.5 | IGNITION RUN/START OUTPUT | N/A | ||
| 16 | W11 | BK/VT | 0.5 | LOW WASH SW RTN 1 | N/A | ||
| 17 | K805 | WH/VT | 0.35 | STOP/START SWITCH ILLUMINATION CONTROL | N/A | ||
| 19 | G755 | WH/RD | 0.35 | DRIVER DOOR SECONDARY AJAR SWITCH SENSE | N/A | ||
| 20 | B180 | OG/WH | 0.35 | BRAKE PAD WEAR SIGNAL | N/A | ||
| 21 | B134 | GN/WH | 0.35 | BRAKE SIGNAL 1 | N/A | ||
| 23 | D402 | GN/BN | 0.35 | LIN BUS 2 | LHD | ||
| 26 | X4 | GN/WH | 0.35 | HORN RELAY CONTROL | 2.0L/2.2L | ||
| 27 | L59 | GN/BK | 0.35 | RIGHT DRL LAMP DRIVER | PREMIUM | ||
| 28 | L59 | YE/BK | 0.5 | RIGHT DRL LAMP DRIVER | N/A | ||
| 29 | F741 | DB/BK | 0.5 | IGNITION RUN/START OUTPUT | LHD | ||
| 30 | F342 | DB/WH | 0.75 | FUSED ASD RELAY OUTPUT | N/A | ||
| 31 | D52 | GN/WH | 0.35 | CAN CH (+) | 2.0L RWD/2.2L RWD | ||
| 32 | D52 | GN/WH | 0.35 | CAN CH (+) | N/A | ||
| 33 | D51 | BN/WH | 0.35 | CAN CH (-) | 2.0L RWD/2.2L RWD | ||
| 34 | D51 | BN/WH | 0.35 | CAN CH (-) | N/A | ||
| 35 | L552 | WH/BN | 0.35 | RIGHT FRONT LIGHTING FAULT SENSE | PREMIUM | ||
| 37 | K807 | DB/WH | 0.35 | FRONT PARK ASSIST SWITCH DISABLE/ENABLE | N/A | ||
| 40 | F741 | DB/WH | 0.5 | IGNITION RUN/START OUTPUT | DIESEL | ||
| 41 | L144 | YE/GN | 0.35 | RIGHT REAR SIDEMARKER LAMP CONTROL | N/A | ||
| 42 | M108 | YE/GN | 0.35 | AMBIENT LIGHTING CONTROL | N/A | ||
| 43 | M108 | YE/GN | 0.35 | AMBIENT LIGHTING CONTROL | PREMIUM | ||
| 44 | L61 | DB/WH | 0.5 | LEFT FRONT TURN LAMP DRIVER | N/A | ||
| 45 | L615 | DB/WH | 0.5 | TRAILER TOW LEFT STOP/TURN SIGNAL | N/A | ||
| 46 | L551 | WH/BN | 0.35 | LEFT FRONT LIGHTING FAULT SENSE | PREMIUM | ||
| 49 | C80 | BN/DB | 0.35 | REAR WINDOW DEFOGGER RELAY CONTROL | N/A | ||
| 50 | W244 | GN/WH | 0.5 | HEADLAMP WASHER RELAY RETURN | PREMIUM | ||
| 53 | D157 | DB | 0.35 | CAN IHS (+) | N/A | ||
| 54 | D158 | WH | 0.35 | CAN IHS (-) | N/A | ||
| 55 | L58 | GN/YE | 0.5 | LEFT DRL LAMP DRIVER | PREMIUM | ||
| 58 | L60 | DB/WH | 0.5 | RIGHT FRONT TURN LAMP DRIVER | N/A | ||
| 59 | L614 | DB/BK | 0.5 | TRAILER TOW RIGHT STOP/TURN SIGNAL | N/A | ||
| 60 | F741 | OG/WH | 0.5 | IGNITION RUN/START OUTPUT | PREMIUM | ||
|
|||||||
