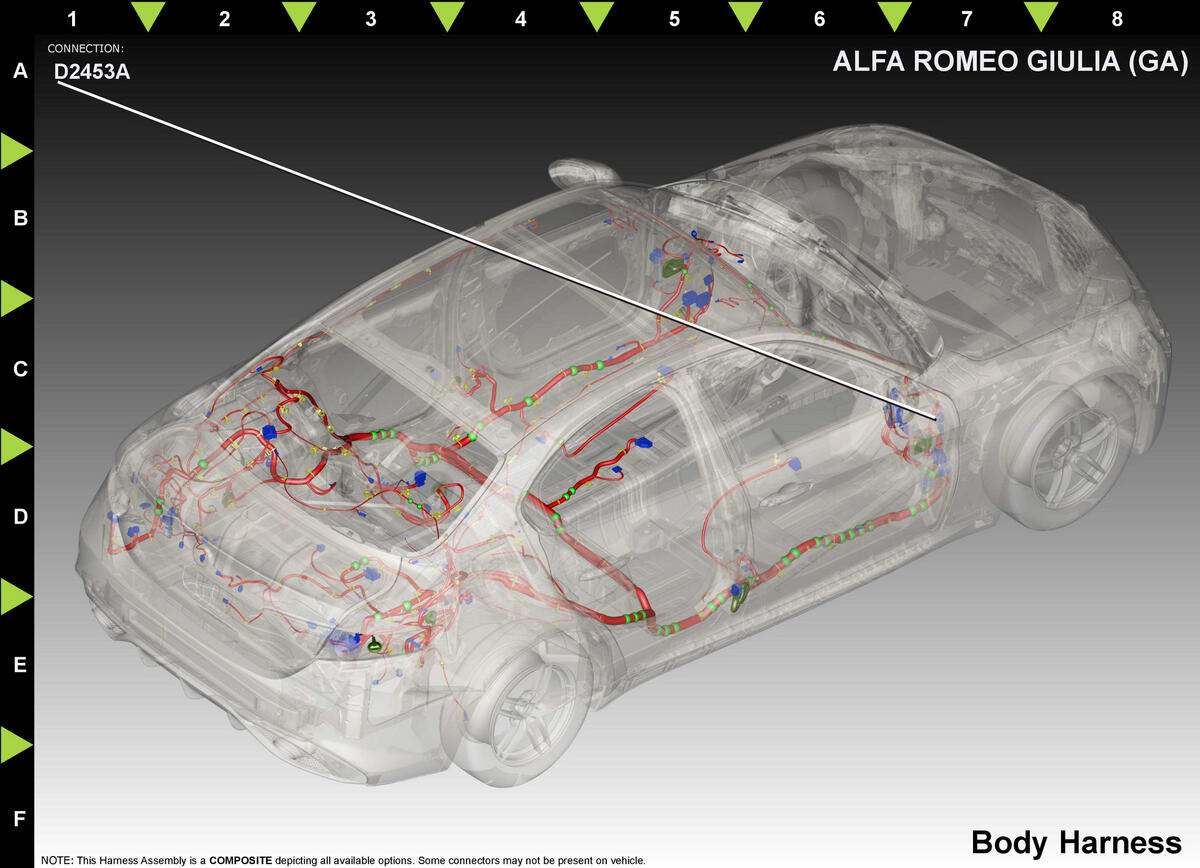

Module-Headlamp Leveling (Standard) Connector End View (D2453A)
Harness-Family: Body
Color: BLACK
Gender: FEMALE
Part Number: 33472-1601
Part Description: Not Available
Connector No: D2453A
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 3 | D52 | GN/WH | 0.35 | CAN CH (+) | PREMIUM | ||
| 5 | D405 | GY/GN | 0.35 | LIN BUS | PREMIUM | ||
| 7 | Z137 | BK | 0.5 | GROUND | EXPORT PREMIUM | ||
| 8 | L960 | VT/OG | 0.5 | HEADLAMP LEVELING SENSOR FRONT SIGNAL | EXPORT PREMIUM | ||
| 9 | Z341 | BK | 0.75 | GROUND | PREMIUM | ||
| 11 | F741 | DB | 0.5 | IGNITION RUN/START OUTPUT | PREMIUM | ||
| 12 | D51 | BN/WH | 0.35 | CAN CH (-) | PREMIUM | ||
| 13 | D405 | GY/BK | 0.35 | LIN BUS | PREMIUM | ||
| 15 | L961 | DB/RD | 0.5 | HEADLAMP LEVELING SENSOR 5 VOLT SUPPLY-FT | EXPORT PREMIUM | ||
| 16 | L963 | VT/WH | 0.5 | HEADLAMP LEVELING SENSOR REAR SIGNAL | EXPORT PREMIUM | ||
|
|||||||
