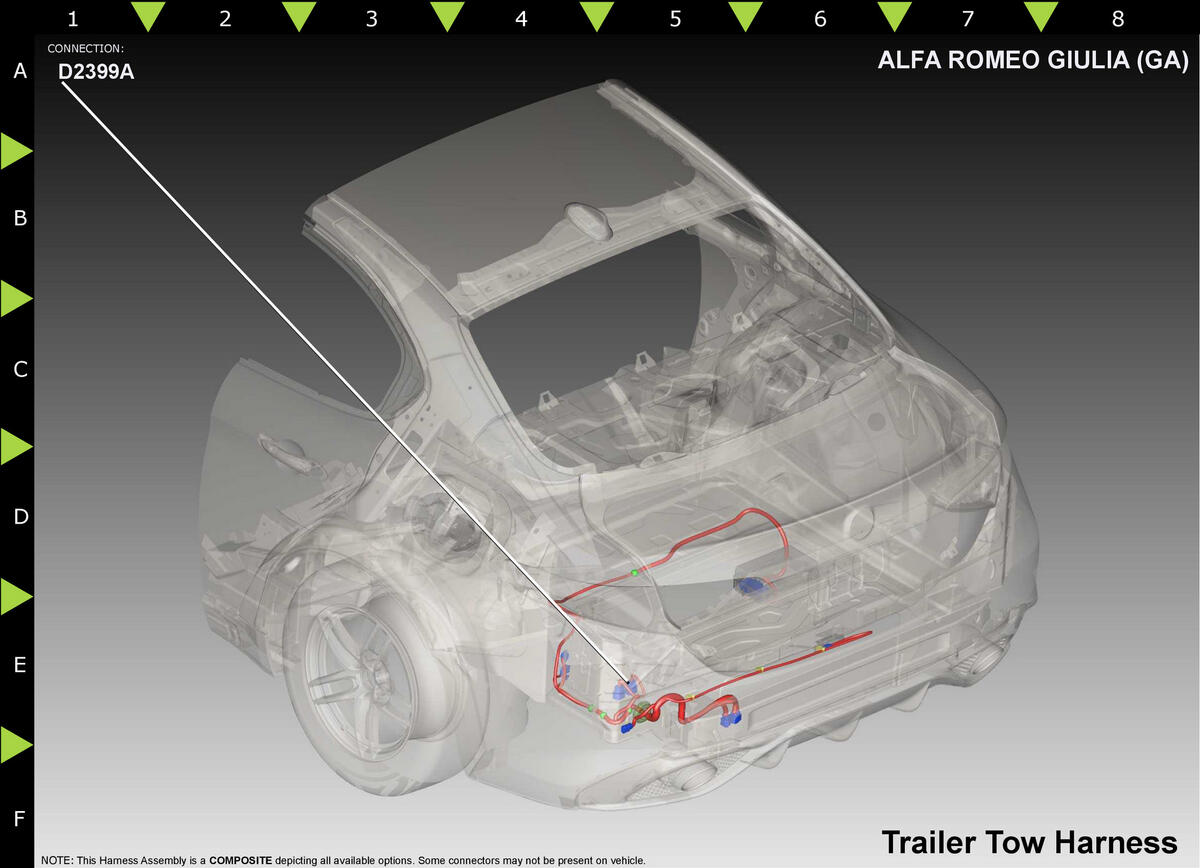

Module-Trailer Tow C1 (Standard) Connector End View (D2399A)
Harness-Family: Trailer_Tow
Color: GRAY
Gender: FEMALE
Part Number: 33472-1202
Part Description: Not Available
Connector No: D2399A
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | A901 | GY/YE | 1.5 | FUSED B(+) | TRAILER TOW | ||
| 2 | A901 | RD/GN | 1.5 | FUSED B(+) | TRAILER TOW | ||
| 3 | F741 | DB/WH | 0.75 | IGNITION RUN/START OUTPUT | TRAILER TOW | ||
| 5 | Z341 | BK | 1.5 | GROUND | TRAILER TOW | ||
| 7 | D157 | DB/WH | 0.75 | CAN IHS (+) | TRAILER TOW | ||
| 8 | D158 | WH | 0.75 | CAN IHS (-) | TRAILER TOW | ||
|
|||||||
