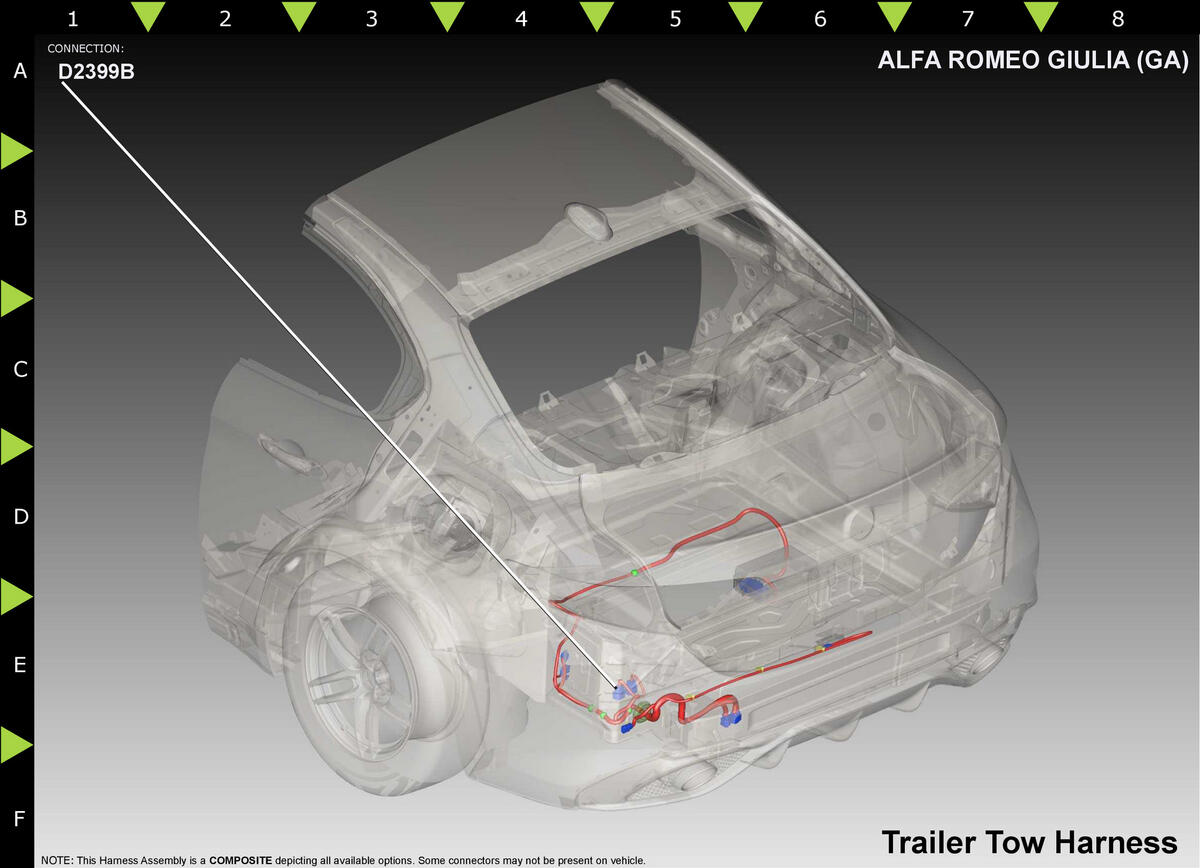

Module-Trailer Tow C2 (Standard) Connector End View (D2399B)
Harness-Family: Trailer_Tow
Color: BLACK
Gender: FEMALE
Part Number: 33472-1201
Part Description: Not Available
Connector No: D2399B
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | L614 | YE | 0.75 | TRAILER TOW RIGHT STOP/TURN SIGNAL | TRAILER TOW | ||
| 2 | L899 | BN/YE | 0.75 | REAR FOG LAMP FEED | TRAILER TOW | ||
| 3 | L614 | YE/BK | 0.75 | TRAILER TOW RIGHT STOP/TURN SIGNAL | TRAILER TOW | ||
| 3 | L615 | YE/BK | 0.75 | TRAILER TOW LEFT STOP/TURN SIGNAL | TRAILER TOW | ||
| 4 | L54 | DB/BK | 0.75 | RIGHT STOP LAMP DRIVER | TRAILER TOW | ||
| 5 | L52 | DB/WH | 0.75 | LEFT STOP LAMP DRIVER | TRAILER TOW | ||
| 6 | L51 | GN | 0.75 | BRAKE LAMP SWITCH OUTPUT | TRAILER TOW | ||
| 7 | L1 | GY/GN | 0.75 | BACKUP LAMP FEED | TRAILER TOW | ||
|
|||||||
