Module-Body Control C3 (Standard) Connector End View (D2762C)

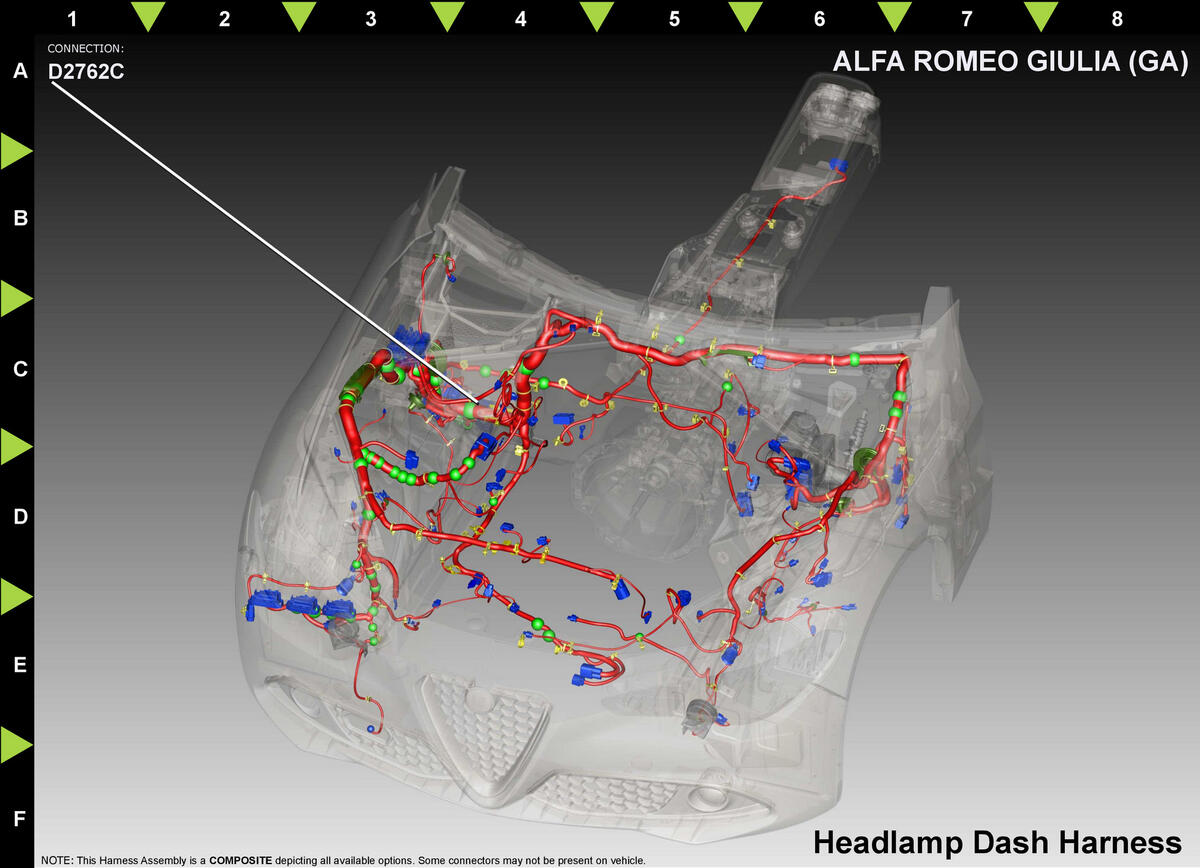

Harness-Family: Headlamp_Dash
Color: BLACK
Gender: FEMALE
Part Number: 1/09725/07
Part Description: Not Available
Connector No: D2762C
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | F30 | RD/GN | 2.5 | IGNITION RUN/ACCESSORY CONTROL OUTPUT | 2.0L/2.2L | ||
| 2 | W10 | GN/OG | 2.5 | FRONT WASHER PUMP MOTOR CONTROL | N/A | ||
| 3 | L44 | GY/BK | 0.5 | RIGHT LOW BEAM DRIVER | N/A | ||
| 4 | L33 | GN | 0.75 | LEFT HIGH BEAM DRIVER | LHD | ||
| 5 | L34 | GN | 0.5 | RIGHT HIGH BEAM DRIVER | LHD | ||
| 6 | L89 | BN/BK | 1.0 | LEFT FRONT FOG LAMP CONTROL | FOG LAMPS | ||
| 6 | L163 | BN/BK | 0.5 | LEFT SIDE REPEATER LAMP CONTROL OUTPUT | PREMIUM EXCEPT FOG LAMPS | ||
| 7 | L90 | BN/GY | 0.5 | RIGHT FRONT FOG LAMP CONTROL | FOG LAMPS | ||
| 7 | L162 | BN/GY | 0.5 | RIGHT SIDE REPEATER LAMP CONTROL OUTPUT | PREMIUM EXCEPT FOG LAMPS | ||
| 8 | F741 | DB/WH | 0.5 | IGNITION RUN/START OUTPUT | 2.0L/2.2L | ||
| 11 | L43 | GY/GN | 1.0 | LEFT LOW BEAM DRIVER | LHD | ||
| 13 | A901 | RD/GN | 0.75 | FUSED B(+) | N/A | ||
| 14 | A901 | RD/GN | 0.75 | FUSED B(+) | SECURITY | ||
| 16 | F741 | DB/RD | 0.75 | IGNITION RUN/START OUTPUT | LANE DEPARTURE | ||
| 18 | F741 | DB/GN | 0.5 | IGNITION RUN/START OUTPUT | N/A | ||
| 19 | F741 | DB/RD | 2.5 | IGNITION RUN/START OUTPUT | N/A | ||
| 20 | A901 | RD/DB | 2.5 | FUSED B(+) | 2.9L | ||
|
|||||||
