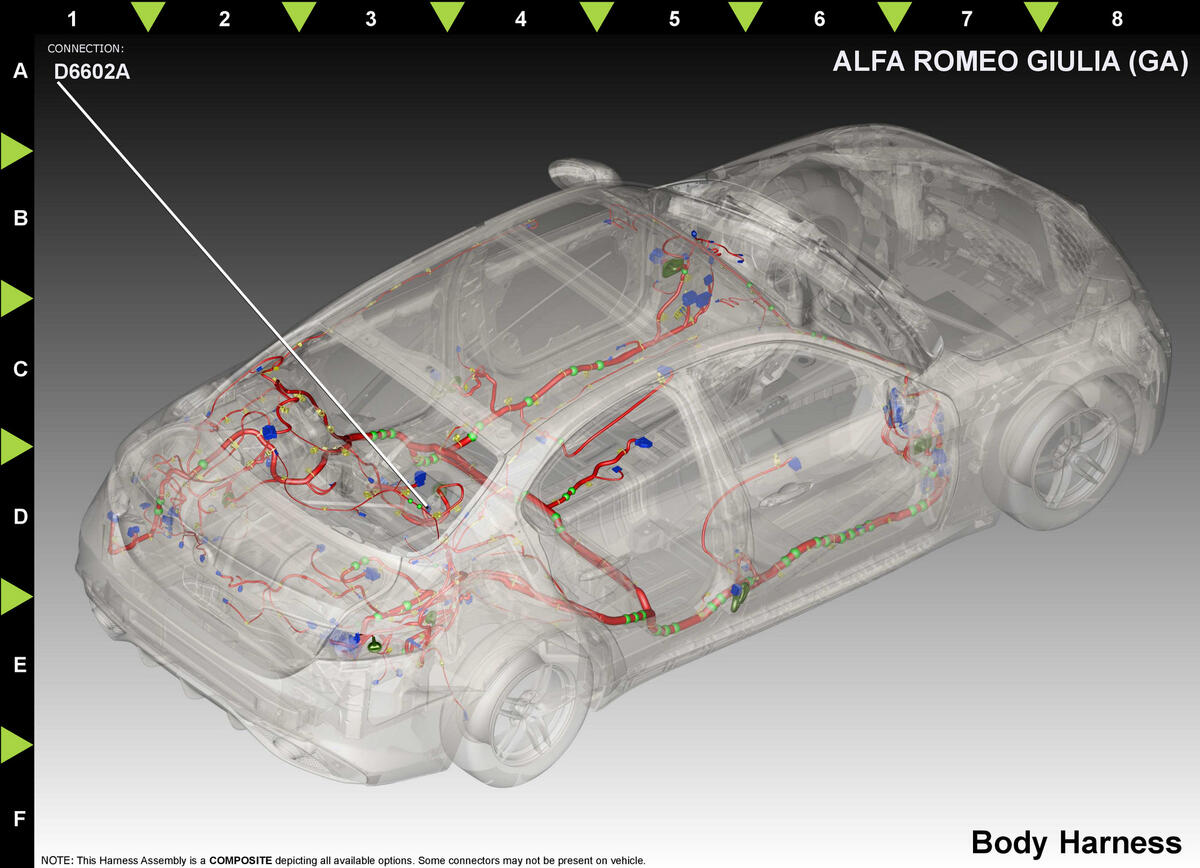

Module-Fuel Pump (Standard) Connector End View (D6602A)
Harness-Family: Body
Color: BLACK
Gender: FEMALE
Part Number: 872-585-521
Part Description: Not Available
Connector No: D6602A
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | N4 | GN | 0.35 | FUEL LEVEL SENSOR SIGNAL | N/A | ||
| 2 | G109 | BK/VT | 0.5 | FUEL LEVEL SENSE RETURN | N/A | ||
| 3 | G109 | BK/GY | 0.35 | FUEL LEVEL SENSE RETURN | LHD | ||
| 4 | N5 | GN/WH | 0.35 | FUEL LEVEL SIGNAL 2 | LHD | ||
| 5 | N13 | RD/BK | 2.5 | FUEL PUMP FEED U | N/A | ||
| 6 | N15 | DB/RD | 2.5 | FUEL PUMP FEED V | N/A | ||
| 7 | N17 | GY/RD | 2.5 | FUEL PUMP FEED W | N/A | ||
| 8 | N14 | BK/VT | 2.5 | FUEL PUMP RETURN | N/A | ||
|
|||||||
