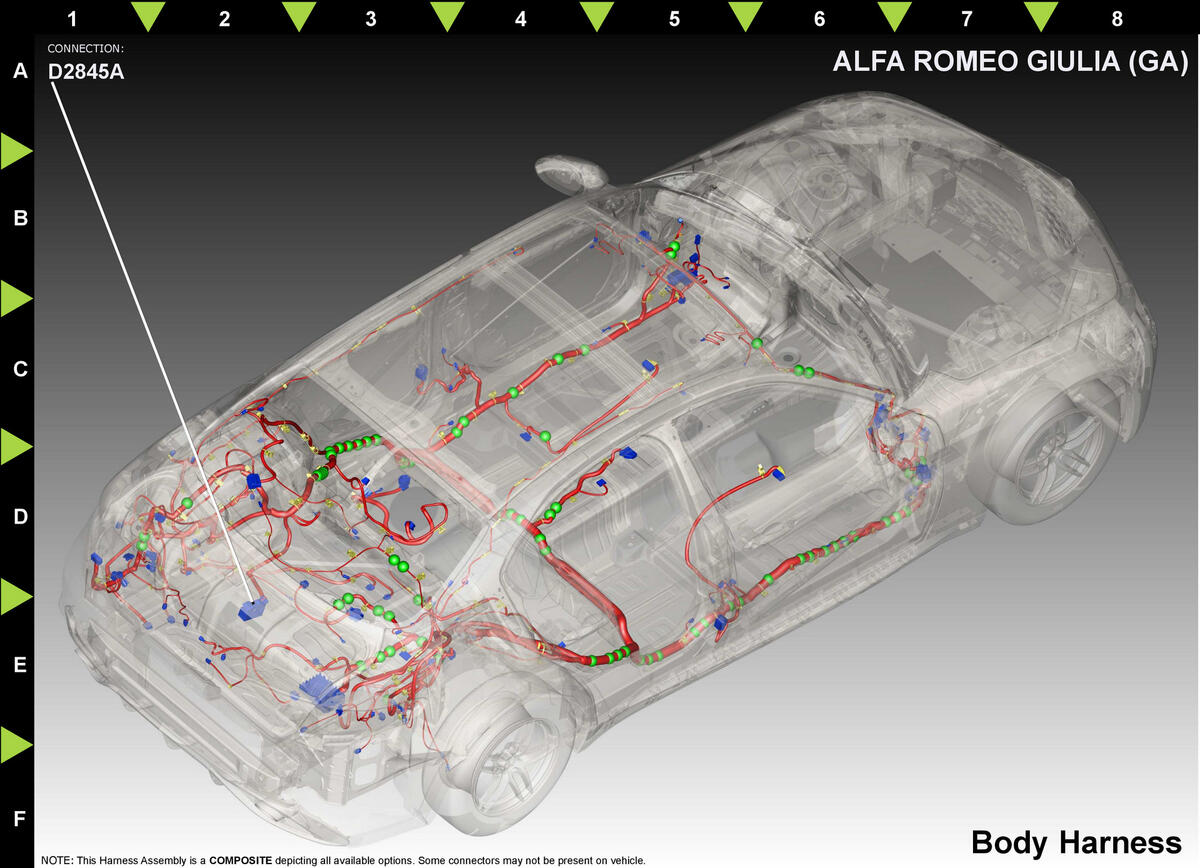

Module-Heater Control (2.2L EU6) Connector End View (D2845A)
Harness-Family: Body
Color: BLACK
Gender: FEMALE
Part Number: 1/16648/07
Part Description: Not Available
Connector No: D2845A
Option: 2.2L EU6
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | A209 | RD | 6 | FUSED B(+) | EU6 | ||
| 2 | K418 | BK/GN | 1 | UREA TANK PUMP MTR RTN | EU6 | ||
| 3 | K488 | BK/VT | 1.5 | UREA TANK HEATER RTN | EU6 | ||
| 12 | K493 | WH | 0.5 | UREA SYSTEM PUMP DRIVER B | EU6 | ||
| 13 | K494 | GN/BK | 0.5 | UREA SYSTEM PUMP DRIVER C | EU6 | ||
| 14 | F741 | DB | 1.5 | IGNITION RUN/START OUTPUT | EU6 | ||
| 19 | F725 | GY/GN | 0.75 | UREA TANK SENSOR/HEATER FEED | EU6 | ||
| 20 | Z104 | GY/BK | 0.75 | GROUND | EU6 | ||
| 21 | K414 | OG/BK | 0.5 | UREA SYSTEM / TANK LEVEL SIG 1 | EU6 | ||
| 23 | D469 | YE/GN | 0.35 | PRIVATE CAN (+) | EU6 | ||
| 24 | D469 | YE/GN | 0.35 | PRIVATE CAN (+) | EU6 | ||
| 25 | K423 | WH/DB | 0.5 | UREA TANK PRESSURE SENSOR SIG | EU6 | ||
| 26 | K486 | WH/OG | 0.5 | UREA PUMP HALL SENSOR SUPPLY | EU6 | ||
| 28 | K496 | VT/YE | 0.5 | UREA PUMP HALL SIGNAL 2 | EU6 | ||
| 29 | K495 | YE/GN | 0.5 | UREA PUMP HALL SIGNAL 1 | EU6 | ||
| 34 | D12 | BN | 0.35 | CAN C (-) | 2.2L EU6 BASE | ||
| 35 | D11 | GN | 0.35 | CAN C (+) | 2.2L EU6 BASE | ||
| 36 | K420 | GY/BK | 0.5 | UREA TANK COMMON SENSOR RTN | EU6 | ||
| 37 | K403 | GN/YE | 0.5 | DEF TANK HEATER SUPPLY | EU6 | ||
| 38 | D468 | BN/BK | 0.35 | PRIVATE CAN (-) | EU6 | ||
| 39 | D468 | BN/BK | 0.35 | PRIVATE CAN (-) | EU6 | ||
| 43 | K485 | GN/WH | 0.5 | UREA PUMP HALL SENSOR RTN | EU6 | ||
| 44 | K497 | BN | 0.5 | UREA PUMP HALL SIGNAL 3 | EU6 | ||
| 45 | Z345 | BK | 6 | GROUND | EU6 | ||
| 46 | K403 | DB/GN | 1 | DEF TANK HEATER SUPPLY | EU6 | ||
| 47 | K404 | DB/RD | 1.5 | LINE HEATER SUPPLY | EU6 | ||
| 56 | S002 | NA | 0.5 | SHIELD 2 | EU6 | ||
| 57 | K492 | GN | 0.5 | UREA SYSTEM PUMP DRIVER A | EU6 | ||
|
|||||||
