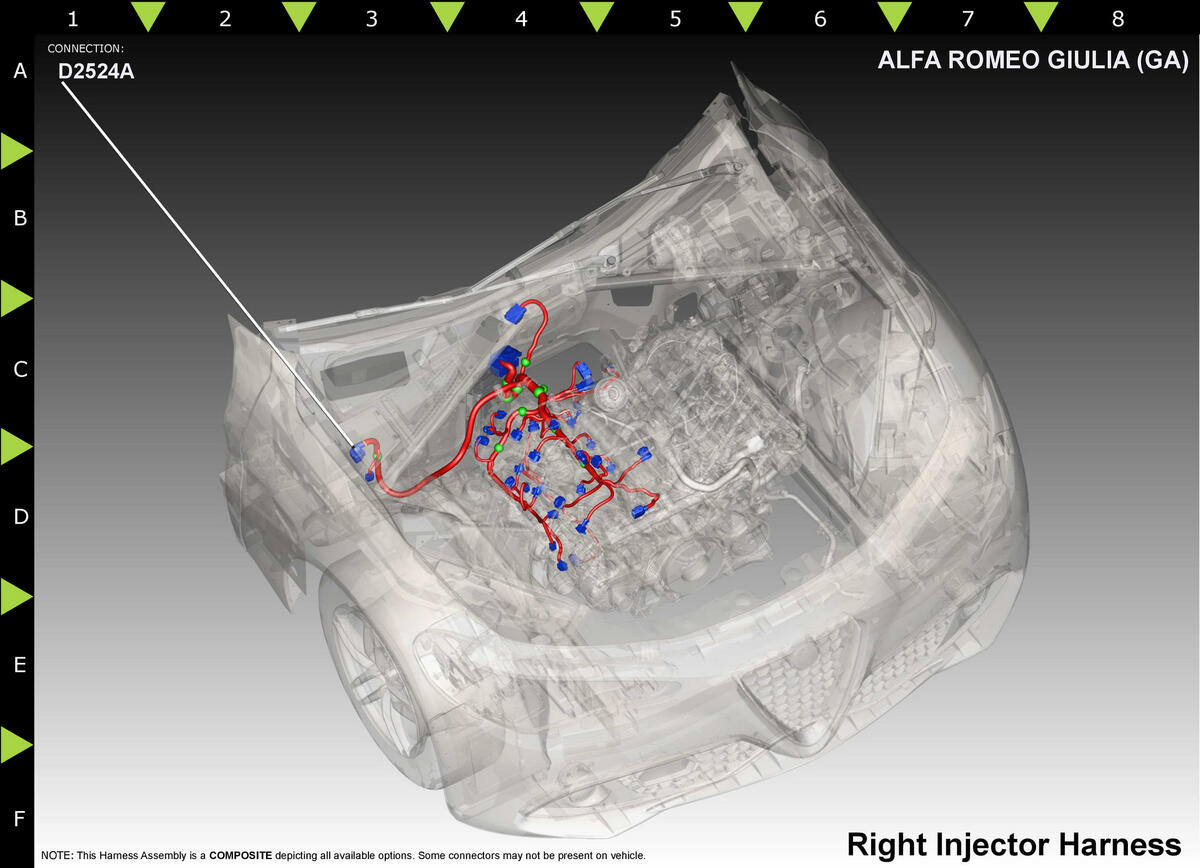

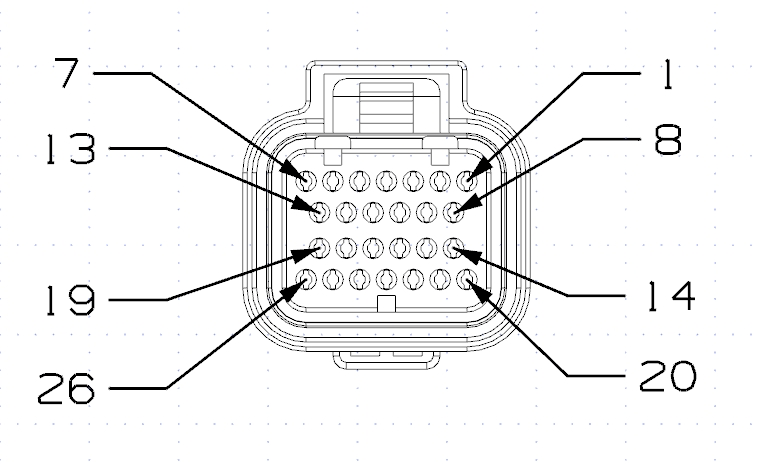

Module-Ignition Control C1 (2.9L) Connector End View (D2524A)
Harness-Family: Injector_RT
Color: BLACK
Gender: FEMALE
Part Number: 3-1437290-7
Part Description: Not Available
Connector No: D2524A
Option: 2.9L
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | K85 | YE | 0.75 | COIL COMMAND SIGNAL 1 | 2.9L | ||
| 2 | K87 | WH/GN | 0.75 | COIL COMMAND SIGNAL 3 | 2.9L | ||
| 3 | K86 | WH/VT | 0.75 | COIL COMMAND SIGNAL 2 | 2.9L | ||
| 5 | D468 | WH | 0.50 | PRIVATE CAN (-) | 2.9L | ||
| 6 | D469 | GN | 0.50 | PRIVATE CAN (+) | 2.9L | ||
| 7 | Z65 | BK/RD | 0.50 | IONIZATION SIGNAL 1 | 2.9L | ||
| 8 | K19 | YE/BK | 0.75 | COIL CONTROL 1 | 2.9L | ||
| 9 | B12 | BK/VT | 0.50 | ENGINE SPEED SIGNAL | 2.9L | ||
| 11 | D11 | WH | 0.50 | CAN C (+) | 2.9L | ||
| 12 | D12 | GN | 0.50 | CAN C (-) | 2.9L | ||
| 14 | K18 | GY/RD | 0.75 | COIL CONTROL 3 | 2.9L | ||
| 15 | F741 | RD/WH | 0.75 | IGNITION RUN/START OUTPUT | 2.9L | ||
| 19 | Z71 | BN/DB | 0.50 | IONIZATION SIGNAL 2 | 2.9L | ||
| 20 | K17 | WH/DB | 0.75 | COIL CONTROL 2 | 2.9L | ||
| 24 | F343 | WH/BN | 0.75 | FUSED ASD RELAY OUTPUT | 2.9L | ||
| 25 | Z108 | BK | 0.75 | GROUND | 2.9L | ||
| 26 | Z72 | YE | 0.50 | IONIZATION SIGNAL 3 | 2.9L | ||
|
|||||||
