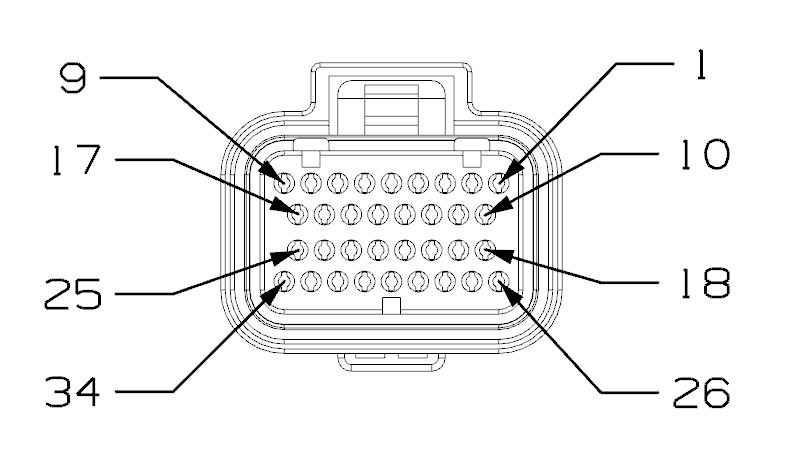

Module-Ignition Control C2 (2.9L) Connector End View (D2524B)

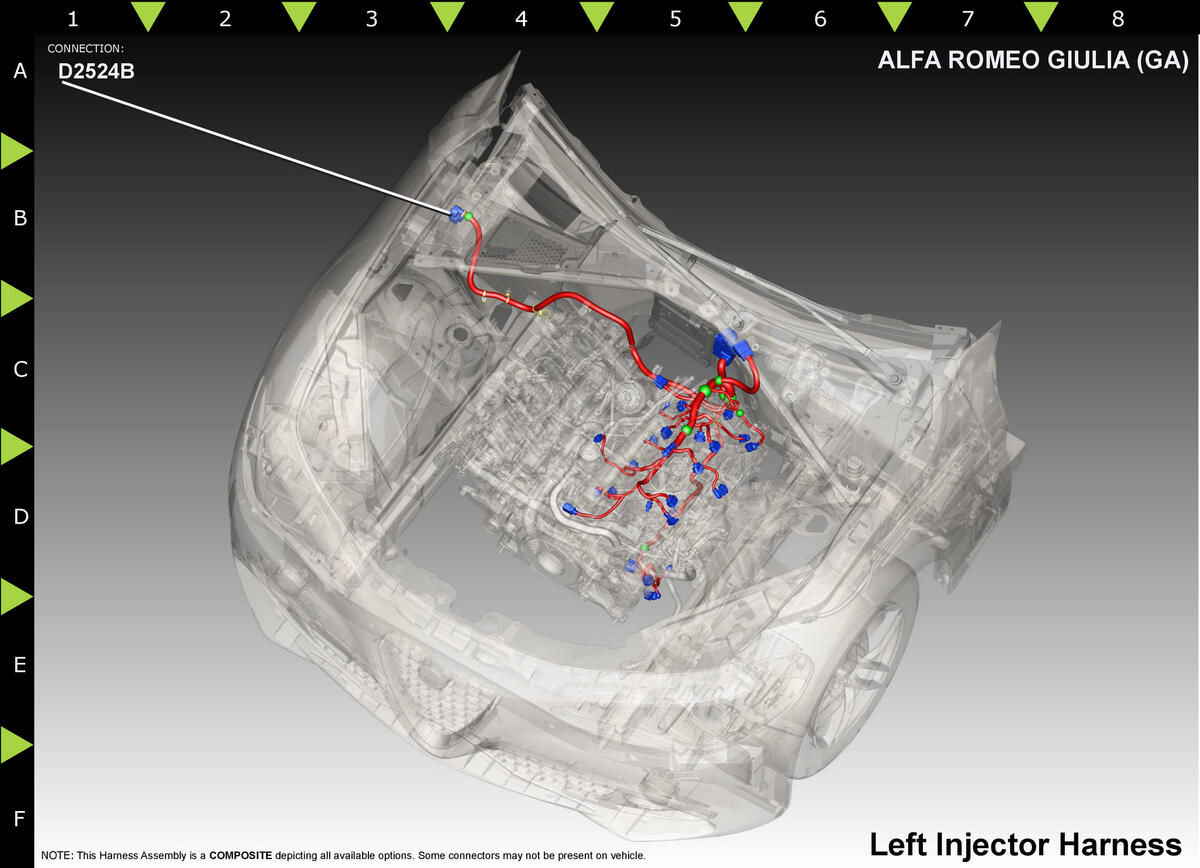

Harness-Family: Injector_LT
Color: BLACK
Gender: FEMALE
Part Number: 4-1437290-0
Part Description: Not Available
Connector No: D2524B
Option: 2.9L
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | Z74 | BK/RD | 0.50 | IONIZATION SIGNAL 4 | 2.9L | ||
| 8 | K94 | WH/OG | 0.75 | COIL COMMAND SIGNAL 5 | 2.9L | ||
| 9 | K97 | WH/YE | 0.75 | COIL COMMAND SIGNAL 6 | 2.9L | ||
| 10 | Z75 | BN/DB | 0.50 | IONIZATION SIGNAL 5 | 2.9L | ||
| 12 | K604 | BK/GN | 0.75 | LIVENESS SIGNAL | 2.9L | ||
| 17 | K93 | WH/VT | 0.75 | COIL COMMAND SIGNAL 4 | 2.9L | ||
| 18 | Z78 | YE | 0.50 | IONIZATION SIGNAL 6 | 2.9L | ||
| 25 | K16 | WH/DB | 0.75 | COIL CONTROL 5 | 2.9L | ||
| 33 | K10 | DB/RD | 0.75 | COIL CONTROL 6 | 2.9L | ||
| 34 | K15 | DB/BK | 0.75 | COIL CONTROL 4 | 2.9L | ||
|
|||||||
