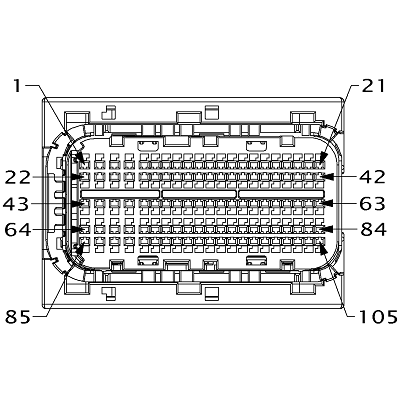

Module-Powertrain Control 2 C2 (2.9L) Connector End View (D3838B)

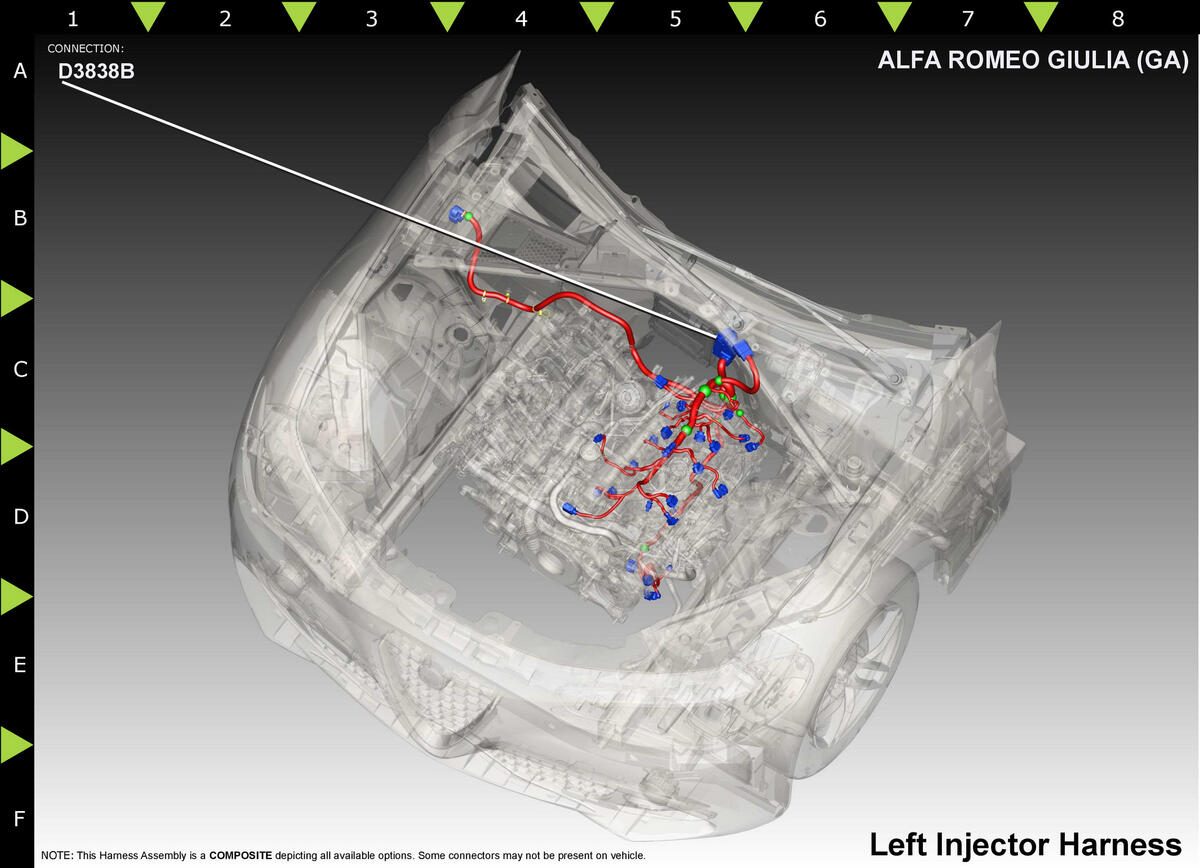

Harness-Family: Injector_LT
Color: BLACK
Gender: FEMALE
Part Number: 1/12854/07
Part Description: Not Available
Connector No: D3838B
Option: 2.9L
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 5 | K58 | OG/BK | 0.75 | INJECTOR 6 CONTROL | 2.9L | ||
| 6 | K658 | OG | 0.75 | INJECTOR 6 LOW SIDE CONTROL | 2.9L | ||
| 11 | K138 | BN/WH | 0.75 | WASTEGATE SOL CONTROL 2 | 2.9L | ||
| 12 | K922 | BK/RD | 0.5 | TP SENSOR RETURN | 2.9L | ||
| 13 | K444 | GY/WH | 0.5 | CMP SIGNAL 3 | 2.9L | ||
| 15 | F857 | RD/WH | 0.5 | 5 VOLT SUPPLY | 2.9L | ||
| 17 | K47 | VT/WH | 0.5 | BANK 2 TEMP SIGNAL | 2.9L | ||
| 18 | K929 | OG | 0.5 | TP 4 SIGNAL | 2.9L | ||
| 20 | K852 | BK | 0.5 | 5 VOLT SUPPLY | 2.9L | ||
| 22 | K277 | RD | 1 | VVT EXHAUST CONTROL 2 | 2.9L | ||
| 23 | K78 | DB | 1 | VVT INTAKE CONTROL 2 | 2.9L | ||
| 28 | K38 | GY | 0.75 | INJECTOR 5 CONTROL | 2.9L | ||
| 29 | K638 | GY/RD | 0.75 | INJECTOR 5 LOW SIDE CONTROL | 2.9L | ||
| 34 | K604 | BK/GN | 0.75 | LIVENESS SIGNAL | 2.9L | ||
| 35 | K112 | GN/WH | 0.5 | OIL LEVEL SIGNAL | 2.9L | ||
| 36 | K900 | BK/VT | 0.5 | SENSOR GROUND | 2.9L | ||
| 38 | K171 | BN/OG | 0.5 | BANK 2 MAP SIGNAL | 2.9L | ||
| 40 | K162 | WH/GN | 0.5 | FUEL RAIL PRESSURE SIGNAL 2 | 2.9L | ||
| 51 | K97 | WH/YE | 0.75 | COIL COMMAND SIGNAL 6 | 2.9L | ||
| 52 | K94 | WH/OG | 0.75 | COIL COMMAND SIGNAL 5 | 2.9L | ||
| 56 | K900 | BK/WH | 0.5 | SENSOR GROUND | 2.9L | ||
| 59 | K928 | GY/BK | 0.5 | TP 3 SIGNAL | 2.9L | ||
| 66 | K920 | VT/BK | 0.75 | ETC MOTOR (+) | 2.9L | ||
| 67 | K927 | YE | 0.75 | ETC MOTOR (-) | 2.9L | ||
| 72 | K93 | WH/VT | 0.75 | COIL COMMAND SIGNAL 4 | 2.9L | ||
| 74 | K445 | VT/WH | 0.5 | CMP SIGNAL 4 | 2.9L | ||
| 78 | K924 | GN/YE | 0.5 | KS 2 RETURN | 2.9L | ||
| 81 | K900 | RD/YE | 0.5 | SENSOR GROUND | 2.9L | ||
| 83 | K668 | RD/GN | 0.5 | 5 VOLT SUPPLY | 2.9L | ||
| 85 | G123 | WH | 1.5 | WATER IN FUEL SENSOR SIGNAL | 2.9L | ||
| 86 | K923 | DB | 1.5 | FUEL QUANTITY SOLENOID 2 RETURN | 2.9L | ||
| 91 | K14 | DB/BK | 0.75 | INJECTOR 4 CONTROL | 2.9L | ||
| 92 | K614 | DB/RD | 0.75 | INJECTOR 4 LOW SIDE CONTROL | 2.9L | ||
| 95 | T379 | BK/VT | 0.5 | CRANK REPLICATION SIGNAL | 2.9L | ||
| 99 | K242 | GN/WH | 0.5 | KS 2 SIGNAL | 2.9L | ||
| 102 | K302 | WH/GN | 0.5 | CRANKCASE PRESSURE SENSOR SIGNAL | 2.9L | ||
| 104 | K852 | WH/RD | 0.5 | 5 VOLT SUPPLY | 2.9L | ||
|
|||||||
