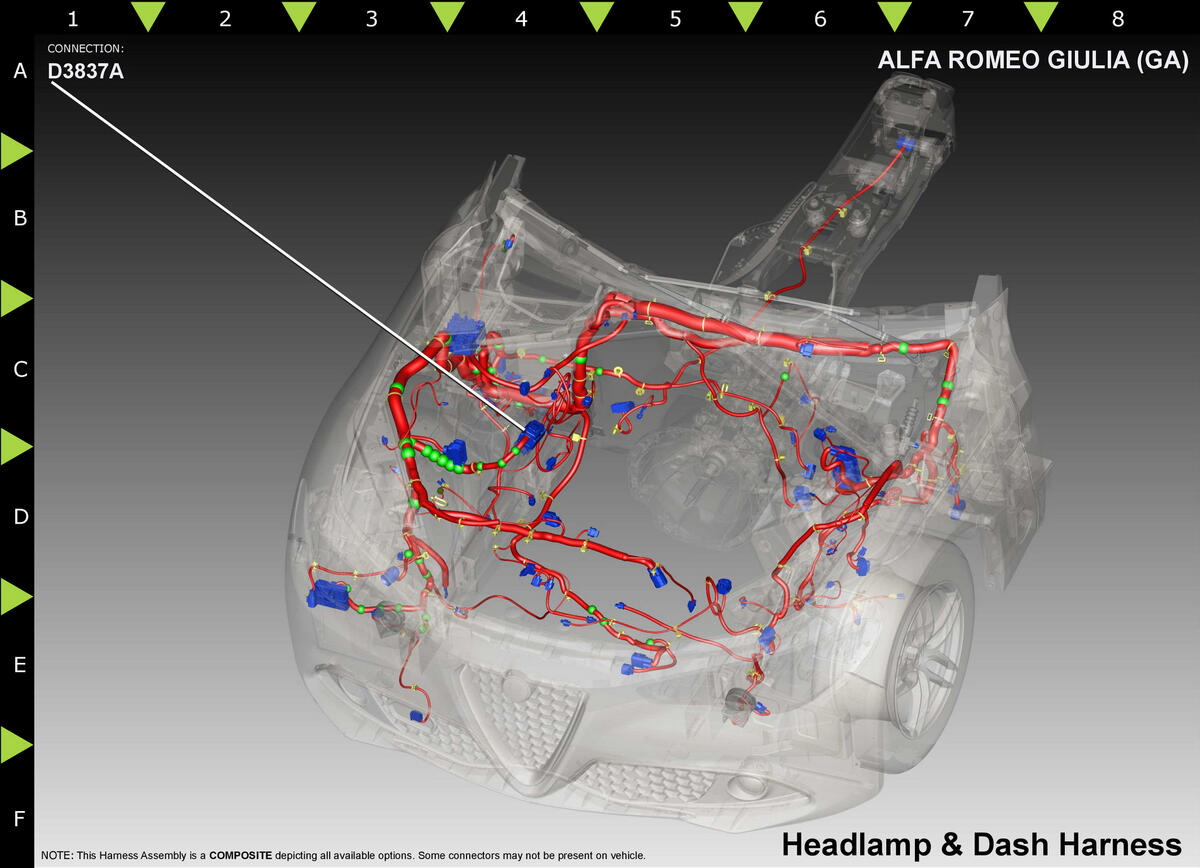

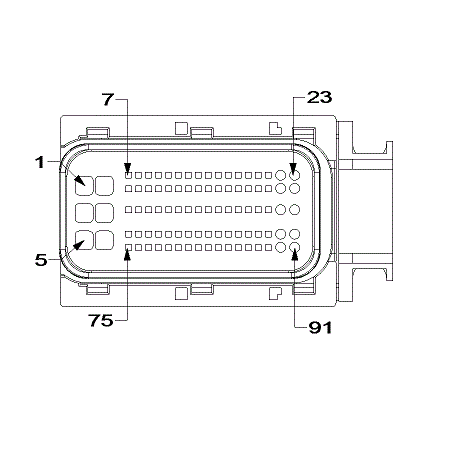

Module-Powertrain Control C1 (2.2L) Connector End View (D3837A)
Harness-Family: Headlamp_Dash
Color: BLACK
Gender: FEMALE
Part Number: 1/11901/07
Part Description: Not Available
Connector No: D3837A
Option: 2.2L
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | F343 | DB/RD | 1.5 | FUSED ASD RELAY OUTPUT | DIESEL | ||
| 2 | Z915 | BK | 2.5 | GROUND | DIESEL | ||
| 3 | F343 | DB/RD | 2.5 | FUSED ASD RELAY OUTPUT | DIESEL | ||
| 4 | Z916 | BK | 2.5 | GROUND | DIESEL | ||
| 5 | F343 | DB/RD | 2.5 | FUSED ASD RELAY OUTPUT | DIESEL | ||
| 6 | Z108 | BK | 2.5 | GROUND | DIESEL | ||
| 7 | K854 | DB/GN | 0.5 | 5 VOLT SUPPLY 2 | 2.2L | ||
| 9 | G123 | WH/VT | 0.35 | WATER IN FUEL SENSOR SIGNAL | DIESEL | ||
| 10 | B134 | GN/WH | 0.5 | BRAKE SIGNAL 1 | DIESEL | ||
| 13 | D11 | GN | 0.35 | CAN C (+) | 2.2L | ||
| 14 | D12 | BN | 0.35 | CAN C (-) | 2.2L | ||
| 15 | K355 | GY/YE | 0.5 | EXHAUST DIFFERENTIAL PRESSURE SIGNAL | EU6 | ||
| 16 | K951 | GN/YE | 0.5 | EXHAUST DIFFERENTIAL PRESSURE SENSOR GROUND | EU6 | ||
| 17 | K540 | VT/BK | 0.75 | TURBO CHARGER SPEED SENSOR SIGNAL | DIESEL | ||
| 18 | K401 | BN/YE | 0.75 | SCR RELAY 1 CONTROL | EU6 | ||
| 19 | N211 | GY/DB | 0.75 | FPCM PWM CONTROL | DIESEL | ||
| 21 | C13 | OG/WH | 0.35 | A/C CLUTCH CONTROL | DIESEL | ||
| 22 | K402 | BN/RD | 0.75 | SCR RELAY 2 CONTROL | EU6 | ||
| 23 | F327 | BN | 1.0 | DIESEL FUEL HEATER SUPPLY | DIESEL | ||
| 24 | K167 | BK/VT | 0.5 | APP SENSOR GROUND 1 | DIESEL | ||
| 25 | K23 | GY/YE | 0.75 | APP SIGNAL 1 | DIESEL | ||
| 26 | K400 | BK/GN | 0.5 | APP SENSOR GROUND 2 | DIESEL | ||
| 27 | K29 | GY/GN | 0.75 | APP SIGNAL 2 | 2.2L | ||
| 29 | K388 | GY/GN | 0.35 | SENSOR GROUND | DIESEL | ||
| 33 | K386 | GN/YE | 0.35 | EGT SIGNAL | DIESEL | ||
| 35 | K358 | GN/YE | 0.5 | OIL LEVEL SIGNAL | DIESEL | ||
| 36 | Z144 | BK | 0.5 | GROUND | DIESEL | ||
| 37 | K175 | YE/BK | 0.75 | RAD FAN CONTROL | 2.2L RWD | ||
| 41 | K852 | DB/WH | 0.5 | 5 VOLT SUPPLY | DIESEL | ||
| 42 | K354 | GY/GN | 0.5 | EXHAUST DIFFERENTIAL PRESSURE 5 VOLT SUPPLY | EU6 | ||
| 43 | K854 | WH/RD | 0.35 | 5 VOLT SUPPLY 2 | DIESEL | ||
| 44 | C18 | GY/BN | 0.35 | A/C PRESSURE SIGNAL | DIESEL | ||
| 45 | K156 | VT | 0.35 | FUEL TEMP SIGNAL | DIESEL | ||
| 47 | K386 | WH/GN | 0.5 | EGT SIGNAL | EU6 | ||
| 48 | C918 | BK/GN | 0.35 | A/C PRESSURE RETURN | DIESEL | ||
| 50 | K388 | YE/RD | 0.5 | SENSOR GROUND | EU6 | ||
| 51 | F145 | RD/GN | 0.75 | BLOW-BY RELAY OUTPUT | DIESEL | ||
| 53 | K330 | WH/BN | 0.35 | GLOW PLUG MODULE CTRL | EXCEPT EU6 | ||
| 54 | Z925 | VT/BK | 0.75 | GROUND | DIESEL | ||
| 57 | K202 | WH/DB | 0.75 | GLOW PLUG RELAY CONTROL | DIESEL | ||
| 60 | K141 | BN/GN | 0.5 | O2 1/2 SIGNAL | DIESEL | ||
| 61 | K89 | BN/OG | 0.5 | O2 1/1 POSITIVE CURRENT CONTROL | DIESEL | ||
| 62 | F342 | VT | 0.5 | FUSED ASD RELAY OUTPUT | DIESEL | ||
| 63 | K222 | RD/YE | 0.5 | CHARGE AIR COOLANT TEMP SIGNAL | 2.2L | ||
| 65 | K159 | GN/GY | 0.35 | FUEL TEMP SNSR RTN | DIESEL | ||
| 66 | K901 | GY/BK | 0.5 | SENSOR GROUND | 2.2L | ||
| 68 | K330 | WH/BN | 0.35 | GLOW PLUG MODULE CTRL | EU6 | ||
| 71 | K31 | DB/WH | 0.5 | FUEL PUMP CONTROL | DIESEL | ||
| 72 | T752 | OG/WH | 0.5 | STARTER RELAY CONTROL | DIESEL | ||
| 74 | K335 | OG/RD | 0.75 | BLOW-BY RELAY CONTROL | DIESEL | ||
| 75 | F741 | DB | 0.5 | IGNITION RUN/START OUTPUT | 2.2L | ||
| 76 | K957 | OG/BK | 0.5 | MAF GROUND | EXCEPT EU6 | ||
| 77 | K902 | WH/DB | 0.5 | O2 1/1 RETURN | DIESEL | ||
| 78 | K103 | YE/BK | 0.5 | O2 1/1 PUMP CELL CURRENT TRIM | DIESEL | ||
| 80 | D468 | BN/BK | 0.35 | PRIVATE CAN (-) | EU6 | ||
| 81 | D469 | YE/GN | 0.35 | PRIVATE CAN (+) | EU6 | ||
| 83 | D407 | GY/VT | 0.5 | LIN BUS | 2.2L BASE | ||
| 85 | T750 | BN/GY | 0.75 | STARTER RELAY OUTPUT | DIESEL | ||
| 86 | K157 | BN/BK | 0.5 | MAF SIGNAL | EU6 | ||
| 87 | K957 | BK/YE | 0.5 | MAF GROUND | EU6 | ||
| 87 | K21 | YE | 0.75 | IAT SIGNAL | EXCEPT EU6 | ||
| 88 | K542 | VT | 0.75 | ASD RELAY CONTROL | DIESEL | ||
| 90 | K53 | VT | 0.75 | EGR COOLER BYPASS CONTROL | 2.2L | ||
|
|||||||
