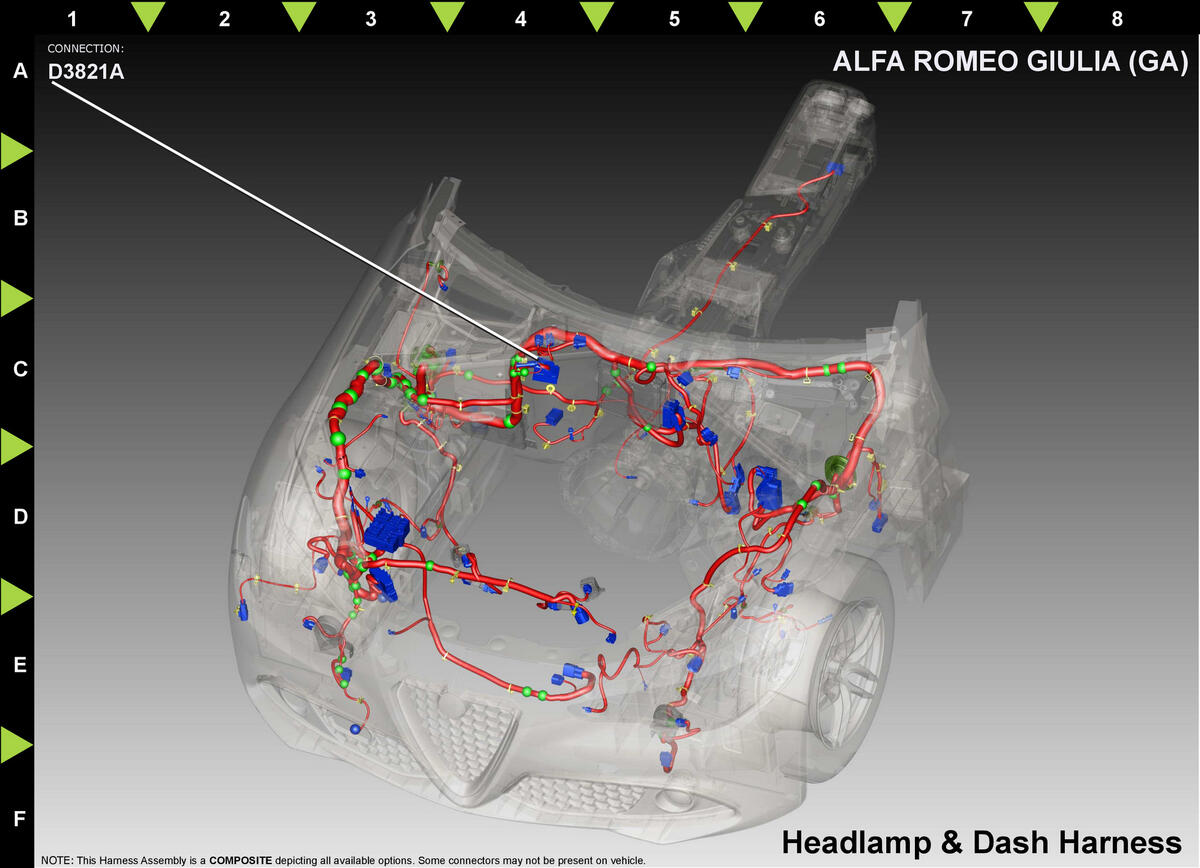

Module-Powertrain Control C1 (2.9L) Connector End View (D3821A)
Harness-Family: Headlamp_Dash
Color: BLACK
Gender: FEMALE
Part Number: 1/11901/07
Part Description: Not Available
Connector No: D3821A
Option: 2.9L
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | Z108 | BK | 2.5 | GROUND | LHD 2.9L | ||
| 2 | Z108 | BK | 2.5 | GROUND | LHD 2.9L | ||
| 3 | F343 | DB/RD | 2.5 | FUSED ASD RELAY OUTPUT | 2.9L | ||
| 4 | Z108 | BK | 2.5 | GROUND | LHD 2.9L | ||
| 5 | F343 | DB/RD | 2.5 | FUSED ASD RELAY OUTPUT | 2.9L | ||
| 6 | F343 | DB/RD | 2.5 | FUSED ASD RELAY OUTPUT | 2.9L | ||
| 7 | K103 | DB/GN | 0.5 | O2 1/1 PUMP CELL CURRENT TRIM | 2.9L | ||
| 8 | K902 | WH/DB | 0.5 | O2 1/1 RETURN | 2.9L | ||
| 10 | K41 | BN/GN | 0.5 | O2 1/1 SIGNAL | 2.9L | ||
| 13 | K806 | WH/BK | 0.5 | STOP START HOOD AJAR SW SIG | 2.9L | ||
| 17 | Z108 | BK | 0.5 | GROUND | LHD 2.9L | ||
| 22 | K79 | BN/VT | 1.0 | O2 1/1 HEATER CONTROL | 2.9L | ||
| 23 | K52 | BK | 1.0 | EVAP PURGE CONTROL | 2.9L | ||
| 30 | K2 | GY/BN | 0.5 | ECT SIGNAL | 2.9L | ||
| 31 | K915 | GY/BK | 0.75 | SENSOR GROUND | 2.9L | ||
| 37 | K175 | YE/BK | 0.75 | RAD FAN CONTROL | 2.9L | ||
| 38 | K645 | BN/GN | 0.35 | COOLANT PUMP RELAY CONTROL | 2.9L | ||
| 40 | N638 | BK/GN | 0.75 | TURBO SURGE VALVE 1 CONTROL | 2.9L | ||
| 41 | K141 | YE/RD | 0.5 | O2 1/2 SIGNAL | 2.9L | ||
| 43 | K904 | GN/YE | 0.5 | O2 1/2 RETURN | 2.9L | ||
| 44 | K914 | BK | 0.5 | SENSOR GROUND | 2.9L | ||
| 45 | K37 | OG/DB | 0.5 | BOOST PRESSURE SIGNAL | 2.9L | ||
| 50 | F741 | OG/DB | 0.5 | IGNITION RUN/START OUTPUT | 2.9L | ||
| 53 | T752 | OG/WH | 0.5 | STARTER RELAY CONTROL | 2.9L | ||
| 60 | D468 | YE/DB | 0.35 | PRIVATE CAN (-) | 2.9L | ||
| 61 | D469 | YE/GY | 0.35 | PRIVATE CAN (+) | 2.9L | ||
| 62 | D11 | GN | 0.35 | CAN C (+) | 2.9L | ||
| 63 | D12 | BN | 0.35 | CAN C (-) | 2.9L | ||
| 64 | K400 | BK/GN | 0.5 | APP SENSOR GROUND 2 | 2.9L | ||
| 65 | K29 | GY/GN | 0.75 | APP SIGNAL 2 | 2.9L | ||
| 66 | K854 | DB/GN | 0.5 | 5 VOLT SUPPLY 2 | 2.9L | ||
| 67 | K855 | OG/WH | 0.5 | 5 VOLT SUPPLY | 2.9L | ||
| 68 | D407 | GY/VT | 0.5 | LIN BUS | 2.9L | ||
| 71 | N211 | GY/DB | 0.75 | FPCM PWM CONTROL | 2.9L | ||
| 81 | K167 | BK/VT | 0.5 | APP SENSOR GROUND 1 | 2.9L | ||
| 82 | K23 | GY/YE | 0.75 | APP SIGNAL 1 | 2.9L | ||
| 83 | K852 | DB/WH | 0.5 | 5 VOLT SUPPLY | 2.9L | ||
| 84 | B12 | WH | 0.5 | ENGINE SPEED SIGNAL | 2.9L | ||
| 86 | A901 | RD/GN | 0.5 | FUSED B(+) | 2.9L | ||
| 87 | K51 | VT | 0.5 | ASD RELAY CONTROL | 2.9L | ||
| 89 | K31 | DB/WH | 0.5 | FUEL PUMP CONTROL | 2.9L | ||
| 90 | K299 | BN/BK | 1.0 | O2 1/2 HEATER CONTROL | 2.9L | ||
|
|||||||
