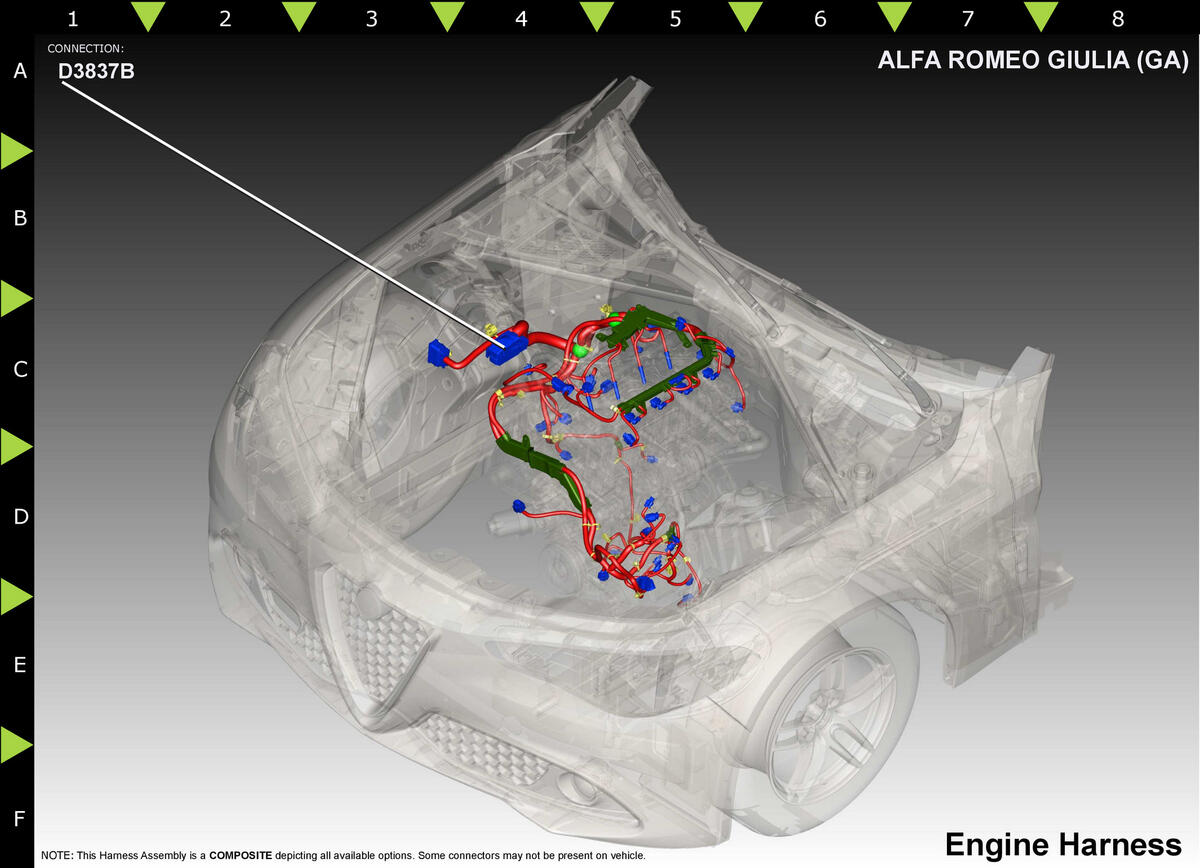

Module-Powertrain Control C2 (2.2L) Connector End View (D3837B)
Harness-Family: Engine_22L
Color: BLACK
Gender: FEMALE
Part Number: 1/11902/07
Part Description: Not Available
Connector No: D3837B
Option: 2.2L
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | K677 | GY/YE | 0.75 | HP EGR VALVE ACTUATOR (+) | 2.2L PREMIUM | ||
| 2 | K678 | DB/BK | 0.75 | HP EGR VALVE ACTUATOR (-) | 2.2L PREMIUM | ||
| 3 | K636 | WH/DB | 0.75 | TURBOCHARGER ACTUATOR (-) | DIESEL | ||
| 6 | K366 | OG/BK | 0.75 | FUEL QUANTITY SOLENOID 12 VOLT SUPPLY | DIESEL | ||
| 7 | K365 | YE/BK | 0.75 | FUEL QUANTITY CONTROL | DIESEL | ||
| 8 | K922 | YE/RD | 0.75 | TP SENSOR RETURN | DIESEL | ||
| 9 | K448 | BK/RD | 0.75 | ETC MOTOR (-) | DIESEL | ||
| 10 | K670 | VT/WH | 0.5 | EGR BYPASS VALVE SIGNAL | DIESEL | ||
| 11 | K927 | DB/RD | 0.5 | ETC MOTOR (-) | 2.2L PREMIUM | ||
| 12 | K385 | VT/YE | 0.5 | SENSOR GROUND | DIESEL | ||
| 13 | K384 | GN/WH | 0.5 | EGT SIGNAL | DIESEL | ||
| 14 | F860 | RD/WH | 0.5 | EGR 5 VOLT SUPPLY | DIESEL | ||
| 16 | K447 | RD | 0.5 | ETC MOTOR (+) | DIESEL | ||
| 17 | F859 | BN/YE | 0.5 | 5-VOLT SUPPLY | 2.2L PREMIUM | ||
| 18 | F854 | WH | 0.5 | 5 VOLT SUPPLY | DIESEL | ||
| 19 | K853 | GY/BN | 0.5 | CRANK POS 5 VOLT SUPPLY | DIESEL | ||
| 20 | K24 | GY/BK | 0.5 | CKP SIGNAL | DIESEL | ||
| 21 | K925 | WH/YE | 0.5 | CKP GROUND | DIESEL | ||
| 22 | K12 | GY/RD | 1.5 | INJECTOR 2 CONTROL | DIESEL | ||
| 24 | K13 | BN/WH | 1.5 | INJECTOR 3 CONTROL | DIESEL | ||
| 25 | K635 | DB/BK | 0.75 | TURBOCHARGER ACTUATOR (+) | DIESEL | ||
| 26 | K179 | YE/GY | 0.75 | FUEL RAIL PRESSURE SIGNAL 1 | DIESEL | ||
| 27 | K180 | BN/RD | 0.75 | SENSOR RETURN | DIESEL | ||
| 28 | K666 | BN | 0.5 | SENSOR RETURN | DIESEL | ||
| 29 | K351 | GN/BK | 0.5 | 5V ACTUATOR SWIRL END POSITION | DIESEL | ||
| 31 | C18 | OG | 0.5 | A/C PRESSURE SIGNAL | 2.2L PREMIUM | ||
| 32 | K857 | BK/GN | 0.5 | 5-VOLT SUPPLY | 2.2L PREMIUM | ||
| 33 | K900 | YE/DB | 0.5 | SENSOR GROUND | 2.2L PREMIUM | ||
| 34 | F860 | OG | 0.5 | EGR 5 VOLT SUPPLY | DIESEL | ||
| 35 | K666 | VT/YE | 0.5 | SENSOR RETURN | 2.2L PREMIUM | ||
| 36 | K691 | OG | 0.5 | EGR COOLER TEMP SIGNAL | 2.2L PREMIUM | ||
| 37 | K844 | WH/YE | 0.5 | CMP 5 VOLT SUPPLY | DIESEL | ||
| 38 | K668 | WH/OG | 0.5 | 5 VOLT SUPPLY | DIESEL | ||
| 39 | K551 | BN/YE | 0.5 | 5 VOLT SUPPLY | DIESEL | ||
| 40 | K682 | DB/WH | 0.5 | EGR CONTROL 1 | DIESEL | ||
| 42 | K350 | RD/GN | 0.5 | FUEL PRESSURE 5 VOLT SUPPLY | DIESEL | ||
| 43 | K612 | GY/YE | 1.5 | INJECTOR 2 LOW SIDE CONTROL | DIESEL | ||
| 45 | K613 | BN/BK | 1.5 | INJECTOR 3 LOW SIDE CONTROL | DIESEL | ||
| 46 | K79 | RD/VT | 0.75 | O2 1/1 HEATER CONTROL | DIESEL | ||
| 47 | N116 | OG/BK | 0.75 | CRANKCASE VENT HEATER CONTROL | DIESEL | ||
| 49 | K666 | GY/BK | 0.75 | SENSOR RETURN | DIESEL | ||
| 51 | K944 | YE | 0.5 | CMP GROUND | DIESEL | ||
| 52 | K44 | GY | 0.5 | CMP SIGNAL | DIESEL | ||
| 55 | K900 | OG/BK | 0.75 | SENSOR GROUND | DIESEL | ||
| 56 | K372 | DB/GN | 0.75 | EGT SIGNAL | DIESEL | ||
| 57 | K662 | BK/GN | 0.5 | SENSOR RETURN | 2.2L PREMIUM | ||
| 58 | K685 | GY/WH | 0.5 | EGR CONTROL 2 | 2.2L PREMIUM | ||
| 61 | K48 | WH/GN | 0.5 | CAC SIGNAL | DIESEL | ||
| 62 | K181 | YE | 0.5 | FUEL PRESSURE SIGNAL | DIESEL | ||
| 63 | K359 | BK/VT | 0.5 | FUEL RAIL PRESSURE RETURN | DIESEL | ||
| 64 | K11 | DB/RD | 1.5 | INJECTOR 1 CONTROL | DIESEL | ||
| 66 | K14 | RD/YE | 1.5 | INJECTOR 4 CONTROL | DIESEL | ||
| 67 | K834 | GY/RD | 0.75 | EGR 5 VOLT SUPPLY | DIESEL | ||
| 72 | K502 | BN/OG | 0.5 | ELECTRIC COOLANT PUMP CONTROL | DIESEL | ||
| 74 | K382 | OG/BK | 0.5 | SENSOR RETURN | DIESEL | ||
| 75 | K380 | RD/GN | 0.5 | EGT SIGNAL | DIESEL | ||
| 76 | K552 | BK/GN | 0.5 | SENSOR GROUND | DIESEL | ||
| 77 | K553 | GY/WH | 0.5 | TURBO POSITION SIGNAL | DIESEL | ||
| 78 | K934 | VT/RD | 0.5 | EGR SENSOR GROUND | DIESEL | ||
| 79 | K684 | DB | 0.5 | EGR CONTROL 2 | DIESEL | ||
| 80 | F856 | GY/BN | 0.5 | 5 VOLT SUPPLY | 2.2L PREMIUM | ||
| 81 | K915 | GY/DB | 0.5 | SENSOR GROUND | DIESEL | ||
| 82 | K489 | BK/GN | 0.5 | EGR PRESSURE SENSOR SIGNAL | DIESEL | ||
| 83 | K103 | RD/BK | 0.5 | O2 1/1 PUMP CELL CURRENT TRIM | DIESEL | ||
| 84 | K41 | RD/YE | 0.5 | O2 1/1 SIGNAL | DIESEL | ||
| 85 | K611 | DB | 1.5 | INJECTOR 1 LOW SIDE CONTROL | DIESEL | ||
| 87 | K614 | RD/BK | 1.5 | INJECTOR 4 LOW SIDE CONTROL | DIESEL | ||
| 88 | K683 | YE/GN | 0.75 | EGR SIGNAL | DIESEL | ||
| 90 | G62 | WH/BK | 0.75 | OIL PUMP CONTROL | DIESEL | ||
| 91 | N117 | VT/WH | 0.5 | INTAKE SWIRL SERVO MOTOR CONTROL | DIESEL | ||
| 93 | K928 | YE/RD | 0.5 | TP 3 SIGNAL | 2.2L PREMIUM | ||
| 95 | K690 | BN/VT | 0.5 | COMBO PRESS AND TEMP SNSR RTN | DIESEL | ||
| 96 | K37 | WH/RD | 0.5 | BOOST PRESSURE SIGNAL | DIESEL | ||
| 97 | F851 | WH/BK | 0.5 | 5 VOLT SUPPLY | DIESEL | ||
| 98 | K22 | YE/DB | 0.5 | TP SIGNAL | DIESEL | ||
| 99 | K200 | GY/GN | 0.5 | COOLANT TEMPERATURE SENSOR RETURN | DIESEL | ||
| 100 | K2 | DB/RD | 0.5 | ECT SIGNAL | DIESEL | ||
| 101 | K691 | GY/WH | 0.5 | EGR COOLER TEMP SIGNAL | DIESEL | ||
| 102 | G224 | GN/WH | 0.5 | EOT SIGNAL | DIESEL | ||
| 103 | G6 | WH/YE | 0.5 | EOP SIGNAL | DIESEL | ||
| 104 | K902 | RD/WH | 0.5 | O2 1/1 RETURN | DIESEL | ||
| 105 | K89 | BK/WH | 0.5 | O2 1/1 POSITIVE CURRENT CONTROL | DIESEL | ||
|
|||||||
