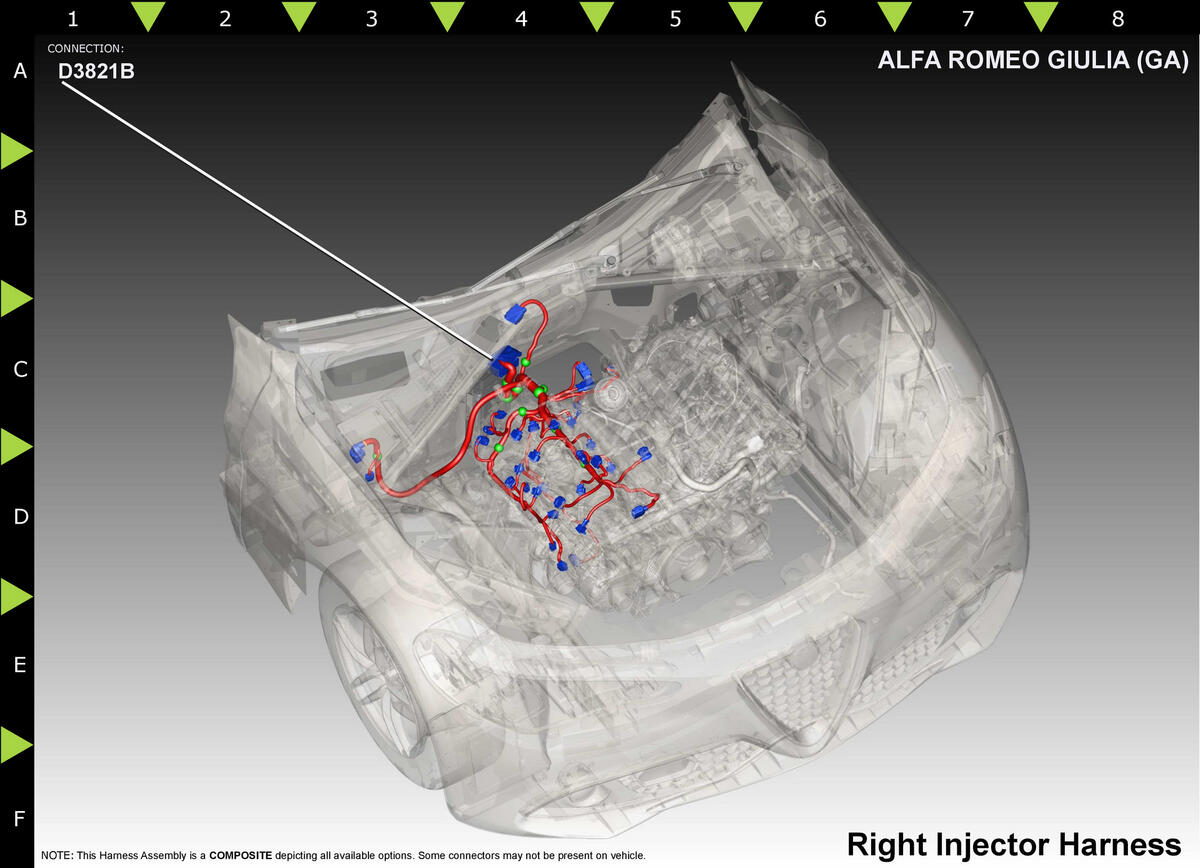

Module-Powertrain Control C2 (2.9L) Connector End View (D3821B)
Harness-Family: Injector_RT
Color: BLACK
Gender: FEMALE
Part Number: 1/11902/07
Part Description: Not Available
Connector No: D3821B
Option: 2.9L
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 5 | K11 | WH/DB | 0.75 | INJECTOR 1 CONTROL | 2.9L | ||
| 6 | K611 | WH/OG | 0.75 | INJECTOR 1 LOW SIDE CONTROL | 2.9L | ||
| 10 | K455 | YE/DB | 0.75 | MDS SOL CONTROL 2 | 2.9L | ||
| 11 | K137 | BN/WH | 0.75 | WASTEGATE SOL CONTROL | 2.9L | ||
| 12 | K922 | DB/BK | 0.50 | TP SENSOR RETURN | 2.9L | ||
| 13 | K44 | GN/BK | 0.50 | CMP SIGNAL | 2.9L | ||
| 14 | T379 | BK/VT | 0.50 | CRANK REPLICATION SIGNAL | 2.9L | ||
| 15 | F851 | RD/WH | 0.50 | 5 VOLT SUPPLY | 2.9L | ||
| 16 | K164 | GY/GN | 0.50 | FUEL TEMP SIGNAL | 2.9L | ||
| 17 | K46 | VT/WH | 0.50 | BANK 1 TEMP SIGNAL | 2.9L | ||
| 18 | K122 | BN/VT | 0.50 | TP 2 SIGNAL | 2.9L | ||
| 19 | K181 | BK | 0.50 | FUEL PRESSURE SIGNAL | 2.9L | ||
| 20 | F856 | YE/RD | 0.50 | 5 VOLT SUPPLY | 2.9L | ||
| 21 | F855 | RD/YE | 0.50 | 5 VOLT SUPPLY | 2.9L | ||
| 22 | K276 | RD | 1 | VVT EXHAUST CONTROL | 2.9L | ||
| 23 | K76 | DB | 1 | VVT INTAKE CONTROL | 2.9L | ||
| 25 | G62 | WH | 1 | OIL PUMP CONTROL | 2.9L | ||
| 28 | K12 | YE/DB | 0.75 | INJECTOR 2 CONTROL | 2.9L | ||
| 29 | K612 | YE | 0.75 | INJECTOR 2 LOW SIDE CONTROL | 2.9L | ||
| 31 | K452 | GY/RD | 0.75 | MDS SOL CONTROL 4 | 2.9L | ||
| 36 | K900 | BK | 0.50 | SENSOR GROUND | 2.9L | ||
| 38 | K1 | DB | 0.50 | MAP SIGNAL | 2.9L | ||
| 40 | K179 | WH/YE | 0.50 | FUEL RAIL PRESSURE SIGNAL 1 | 2.9L | ||
| 45 | K456 | OG | 0.75 | MDS SOL CONTROL 3 | 2.9L | ||
| 51 | K85 | YE | 0.75 | COIL COMMAND SIGNAL 1 | 2.9L | ||
| 52 | K86 | WH/VT | 0.75 | COIL COMMAND SIGNAL 2 | 2.9L | ||
| 55 | G6 | DB/RD | 0.75 | EOP SIGNAL | 2.9L | ||
| 56 | K359 | BK | 0.50 | FUEL RAIL PRESSURE RETURN | 2.9L | ||
| 57 | T750 | GY | 0.75 | STARTER RELAY OUTPUT | 2.9L | ||
| 59 | K22 | RD/YE | 0.50 | TP SIGNAL | 2.9L | ||
| 61 | K917 | GY/BK | 0.50 | SENSOR GROUND | 2.9L | ||
| 66 | K124 | VT/BK | 0.75 | ETC MOTOR (+) | 2.9L | ||
| 67 | K126 | YE | 0.75 | ETC MOTOR (-) | 2.9L | ||
| 72 | K87 | WH/GN | 0.75 | COIL COMMAND SIGNAL 3 | 2.9L | ||
| 74 | K441 | GY/DB | 0.50 | CMP SIGNAL 2 | 2.9L | ||
| 78 | K942 | RD/YE | 0.50 | KS 1 RETURN | 2.9L | ||
| 81 | K900 | BK | 0.50 | SENSOR GROUND | 2.9L | ||
| 83 | F855 | RD/GN | 0.50 | 5 VOLT SUPPLY | 2.9L | ||
| 85 | K365 | YE | 1.5 | FUEL QUANTITY CONTROL | 2.9L | ||
| 86 | K366 | BK/GN | 1.5 | FUEL QUANTITY SOLENOID 12 VOLT SUPPLY | 2.9L | ||
| 91 | K13 | YE | 0.75 | INJECTOR 3 CONTROL | 2.9L | ||
| 92 | K613 | YE/RD | 0.75 | INJECTOR 3 LOW SIDE CONTROL | 2.9L | ||
| 93 | K151 | BK | 0.75 | TURBOCHARGER OIL DEACTIVATION CONTROL | 2.9L | ||
| 94 | K451 | WH/DB | 0.75 | MDS SOL CONTROL 1 | 2.9L | ||
| 95 | K24 | BK/VT | 0.50 | CKP SIGNAL | 2.9L | ||
| 96 | K925 | DB/RD | 0.50 | CKP GROUND | 2.9L | ||
| 97 | T12 | GY | 0.50 | CLUTCH SWITCH POSITION SIGNAL | 2.9L | ||
| 99 | K42 | DB/RD | 0.50 | KS 1 SIGNAL | 2.9L | ||
| 102 | G60 | YE/DB | 0.75 | EOP SIGNAL 2 | 2.9L | ||
| 103 | G64 | YE/BK | 0.75 | EOP SIGNAL 3 | 2.9L | ||
| 104 | K852 | RD/GN | 0.50 | 5 VOLT SUPPLY | 2.9L | ||
| 105 | K25 | BN/OG | 0.5 | ECT 2 SIGNAL | 2.9L | ||
|
|||||||
