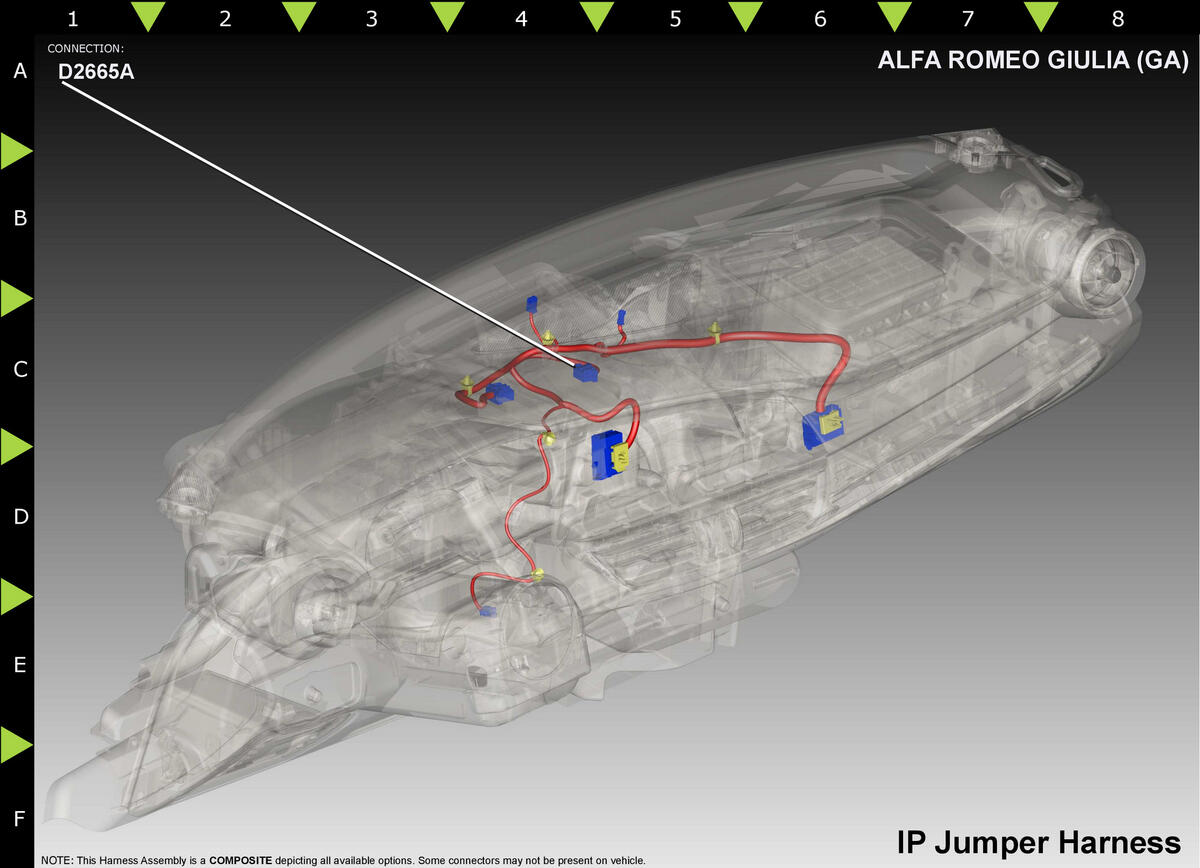

Module-Radio-Freq Hub C1 (Standard) Connector End View (D2665A)
Harness-Family: IP_Jumper
Color: BLACK
Gender: FEMALE
Part Number: 174046-2
Part Description: Not Available
Connector No: D2665A
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | F941 | DB | 0.5 | IGNITION RUN/START CONTROL OUTPUT | LHD | ||
| 3 | B134 | GN/WH | 0.35 | BRAKE SIGNAL 1 | LHD | ||
| 4 | G20 | WH/GN | 0.35 | IGNITION SWITCH SENSE | LHD | ||
| 6 | Z908 | BK | 0.5 | GROUND | LHD | ||
| 7 | T12 | GY/RD | 0.5 | CLUTCH SWITCH POSITION SIGNAL | LHD | ||
| 8 | A901 | RD | 0.5 | FUSED B(+) | LHD | ||
| 9 | D122 | VT/GN | 0.35 | SECURITY K LINE COMMUNICATION | LHD | ||
| 11 | D12 | BN | 0.35 | CAN C (-) | LHD | ||
| 12 | D11 | GN | 0.35 | CAN C (+) | LHD | ||
| 13 | E12 | YE | 0.35 | PANEL LAMPS DRIVER | LHD | ||
| 16 | Z908 | BK/GN | 0.35 | GROUND | LHD | ||
|
|||||||
