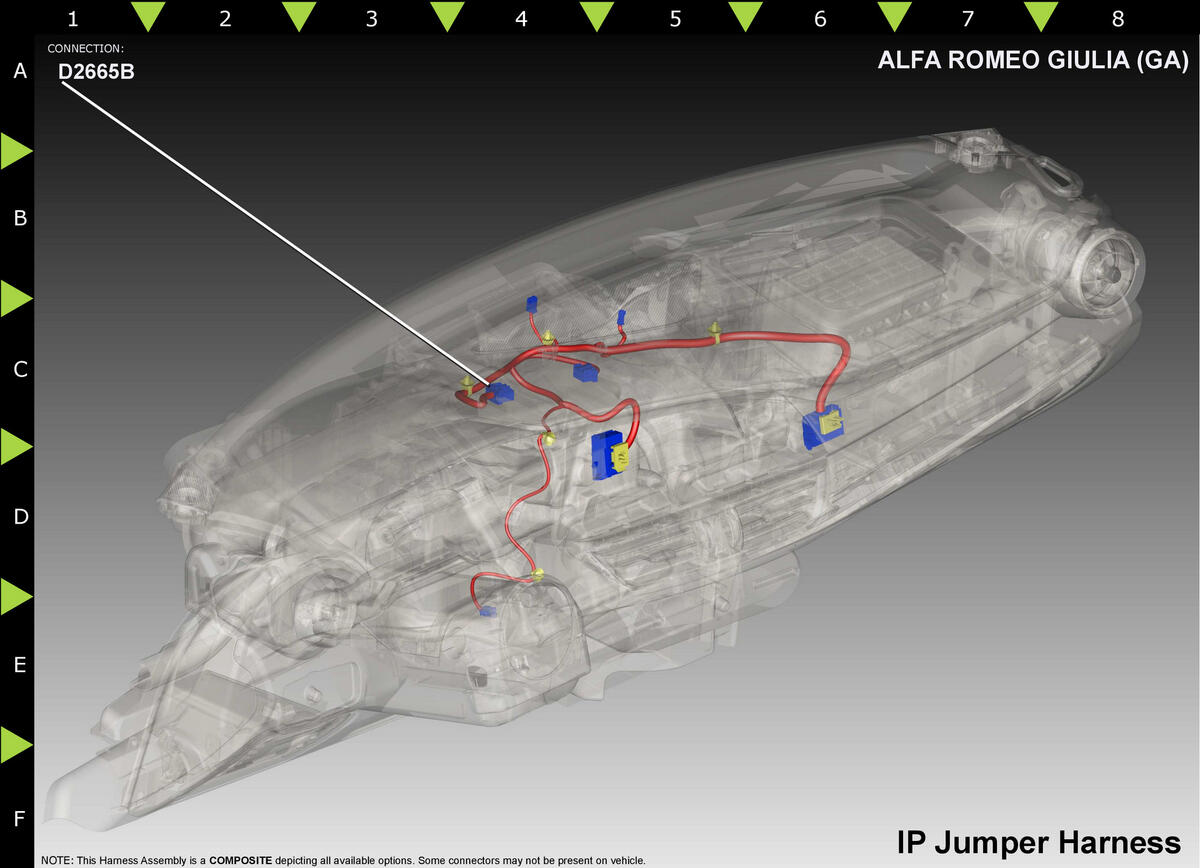

Module-Radio-Freq Hub C2 (Standard) Connector End View (D2665B)
Harness-Family: IP_Jumper
Color: BLACK
Gender: FEMALE
Part Number: 174910-2
Part Description: Not Available
Connector No: D2665B
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | D924 | OG/DB | 0.5 | PASSIVE ENTRY ANTENNA 3 SIGNAL | N/A | ||
| 2 | D926 | GY/BK | 0.5 | PASSIVE ENTRY ANTENNA 4 SIGNAL | N/A | ||
| 3 | D928 | GN/BK | 0.5 | PASSIVE ENTRY ANTENNA 5 SIGNAL | N/A | ||
| 4 | D922 | WH/BK | 0.5 | PASSIVE ENTRY ANTENNA 2 SIGNAL | N/A | ||
| 5 | D920 | YE/GN | 0.5 | PASSIVE ENTRY ANTENNA 1 SIGNAL | N/A | ||
| 6 | P125 | GY | 0.35 | LEFT FRONT PASSIVE ENTRY HANDLE SWITCH SENSE | KEYLESS IGNITION | ||
| 7 | P400 | VT/GN | 0.35 | RIGHT FRONT PASSIVE ENTRY HANDLE SWITCH SENSE | KEYLESS IGNITION | ||
| 10 | G78 | GY/DB | 0.35 | DECKLID/LIFTGATE SIGNAL | KEYLESS IGNITION | ||
| 11 | D925 | WH/BN | 0.5 | PASSIVE ENTRY ANTENNA 3 RETURN | N/A | ||
| 12 | D927 | GY | 0.5 | PASSIVE ENTRY ANTENNA 4 RETURN | N/A | ||
| 13 | D929 | GN/RD | 0.5 | PASSIVE ENTRY ANTENNA 5 RETURN | N/A | ||
| 14 | D923 | WH/DB | 0.5 | PASSIVE ENTRY ANTENNA 2 RETURN | N/A | ||
| 15 | D921 | YE | 0.5 | PASSIVE ENTRY ANTENNA 1 RETURN | N/A | ||
| 16 | P124 | GN/BN | 0.35 | LEFT FRONT PASSIVE ENTRY HANDLE SWITCH RETURN | KEYLESS IGNITION | ||
| 17 | P401 | YE/GY | 0.35 | RIGHT FRONT PASSIVE ENTRY HANDLE SWITCH RETURN | KEYLESS IGNITION | ||
|
|||||||
