Checking signal wire
WARNING:
This page is about a different variant/trim than selected.
Connect multimeter for voltage measurement as follows:

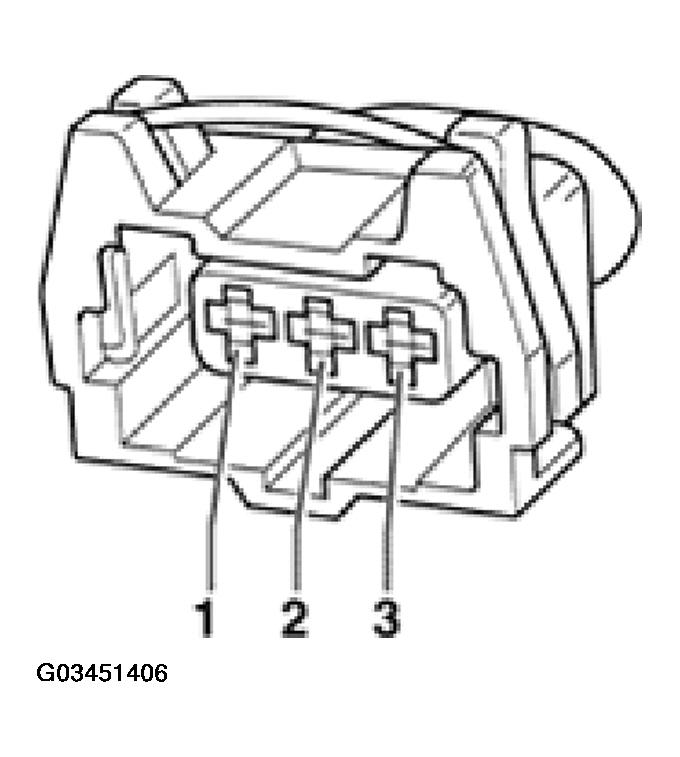

Fig 1: IIdentifying Camshaft Position Sensor Harness Connector Terminals
Courtesy of AUDI OF AMERICA, INC.
CAMSHAFT POSITION (CMP) SENSOR: TERMINAL 2 MEASURE
Harness connector Terminal
Measure to
2
Engine Ground (GND)
Switch ignition on.
Specified value: approx. battery voltage
Switch ignition off.
