Component Location Control Module For Information Electronics 1 -J794-: Notes
Component Location

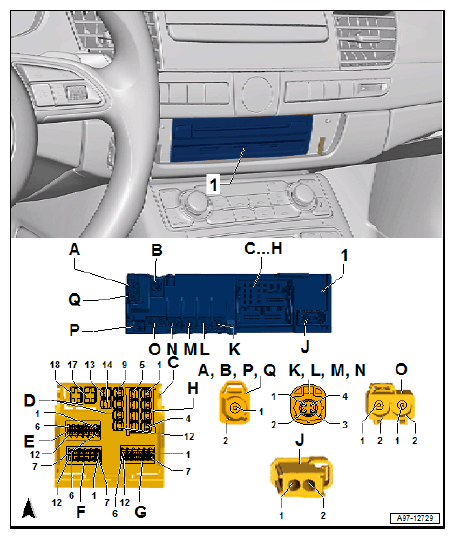

In Instrument Panel, Center -1-.
- 1 - Control Module for Information Electronics 1 -J794-
- A - Double Connector -T2am-, GSM, bordeaux-purple, roof antenna -R216-, Telephone Antenna -R65-
- B - Not Used
- C - Quad-connector
- D - 8-Pin Connector -T8P-, Black
- E - Not Used
- F - 12-Pin Connector -T12D-, Green
- G - 12-Pin Connector -T12E-, Blue
- H - 8-Pin Connector -T8Q-, Brown
- J - Double Connector -T2AK-, Most-Bus, Black
- K - 4-Pin Connector -T4co-, grey, Front Information Display Control Head -J685-
- L - 4-Pin Connector -T4cn-, brown, External Audio Source Connector -R199-
- M - Not Used
- N - Not Used
- O - Not Used
- P - Double Connector -T2al-, GPS, blue, Roof Antenna -R216-, Navigation System Antenna -R50-
- Q - Not Used
