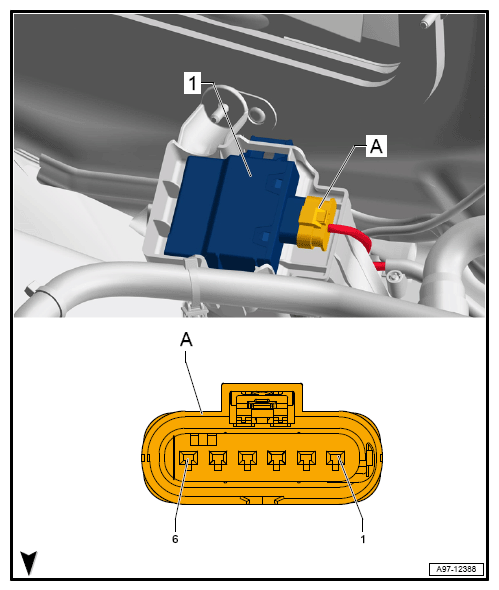

Structure-Borne Sound Control Module -J869-, Connector Views
6-Pin Connector -T6bw-
| T6bw (A) | Designation |
|---|---|
| 1 | Structure-Borne Sound Actuator R214 |
| 2 | Structure-Borne Sound Actuator R214 |
| 3 | Terminal 15, from B279 Positive connection 3 (15a) in main wiring harness Fuse Panel B SB |
| 4 | Terminal 31, to 366 Ground Connection 1 (in main wiring harness) 44 Ground Connection (on left lower A-pillar) |
| 5 | CAN-Bus powertrain, Low B390 Powertrain CAN-Bus Low Connection 1 (in main wiring harness) |
| 6 | CAN-Bus powertrain, High B383 Powertrain CAN-Bus High Connection 1 (in main wiring harness) |
