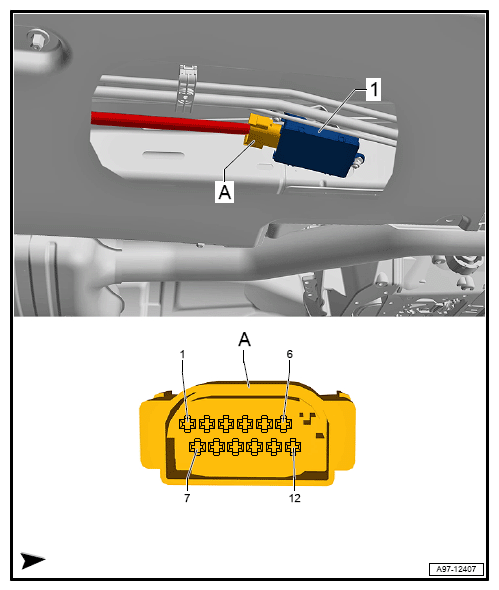

Tire Pressure Monitoring Control Module -J502-, Connector Views
12-Pin Connector -T12ao-
| T12ao (A) | Designation |
|---|---|
| 1 | |
| 2 | |
| 3 | B605 Connection 1 (In passenger compartment wiring harness) to tire pressure monitoring antennas |
| 4 | Right Front Tire Pressure Monitoring Antenna R60 |
| 5 | Right Rear Tire Pressure Monitoring Antenna R62 |
| 6 | Terminal 30, from Fuse Panel F SF |
| 7 | CAN-Bus Instrument Cluster, High Wiring junction for instrument cluster CAN-Bus, High TV36 |
| 8 | CAN-Bus Instrument Cluster, Low Wiring junction for instrument cluster CAN Bus, Low TV40 |
| 9 | Left Front Tire Pressure Monitoring Antenna R59 |
| 10 | Left Rear Tire Pressure Monitoring Antenna R61 |
| 11 | B606 Connection 2 (in passenger compartment wiring harness) to tire pressure monitoring antennas |
| 12 | Terminal 31, to 380 Ground Connection 15 (in main wiring harness) 43 Ground Connection (on right lower A-pillar) |
