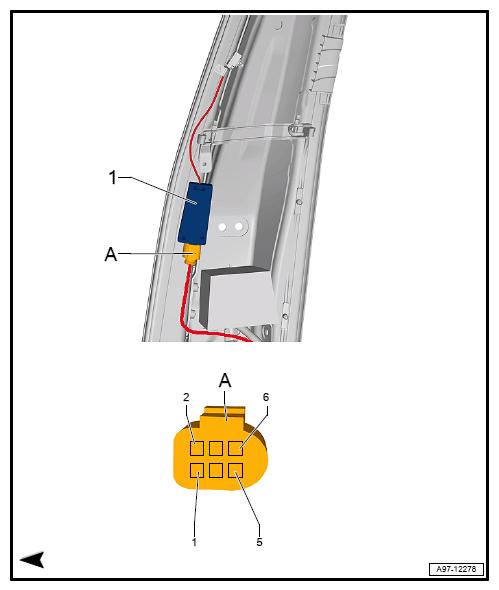

Air Ionization System Control Module -J897-, Connector Views
- 6-Pin Connector -T6bp-
| T6bp (A) | Designation |
|---|---|
| 1 | Terminal 15, from B281 Positive connection 5 (15a) in main wiring harness Fuse Panel B SB |
| 2 | Terminal 31, to 366 Ground Connection 1 (in main wiring harness) 44 Ground Connection (on left lower A-pillar) |
| 3 | LIN-Bus, rear A/C display control head E265 |
| 4 | Air ionization system button E677 |
| 5 | Air ionization system button E677 |
| 6 | Air ionization system button E677 |
