Driver's Door Control Module Connector End View (J386, T32f, T16f, T20f)

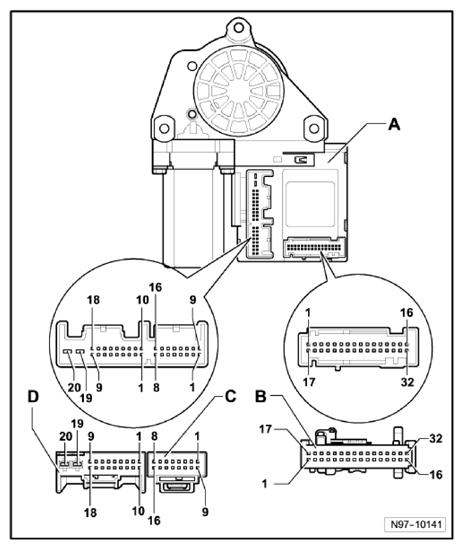

Fig 1: Driver's Door Control Module Connector End View (J386, T32f, T16f, T20f)
G10359865
A Driver's Door Control Module -J386-
B 32-Pin Connector -T32f-, grey, on wiring harness
C 16-Pin Connector -T16f-, black on wiring harness
D 20-Pin Connector -T20f-, black on wiring harness
