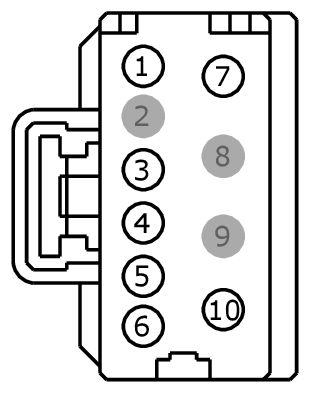

Connector End View C2371B - Transfer Case Control Module
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
TRANSFER CASE CONTROL MODULE
COLOR
HARNESS
14290
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD132 (BK-VT) | 18 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | |
| 2 | * | * | Not Used | |
| 3 | GD132 (BK-VT) | 18 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | |
| 4 | CCF07 (BN-GN) | 18 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE MOTOR CCW (4WDM) | |
| 5 | CCF08 (GY-OG) | 18 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE MOTOR CW (4WDM) | |
| 6 | SBB63 (WH-RD) | 14 | FUSE - OR CIRCUIT BREAKER | |
| 7 | SBB71 (WH-RD) | 16 | FUSE - OR CIRCUIT BREAKER | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | CCF03 (GY-BN) | 20 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE CLUTCH (4WDC) |

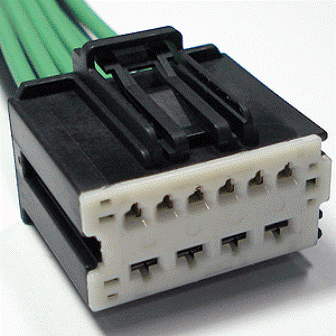

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1042 |
Service Part Number: AU2Z-14S411-CA Gauge: 12 14 Pin material: Tin & Silver Cavities: 10 Vehicle Uses Module - Transfer Case Shift Control |
