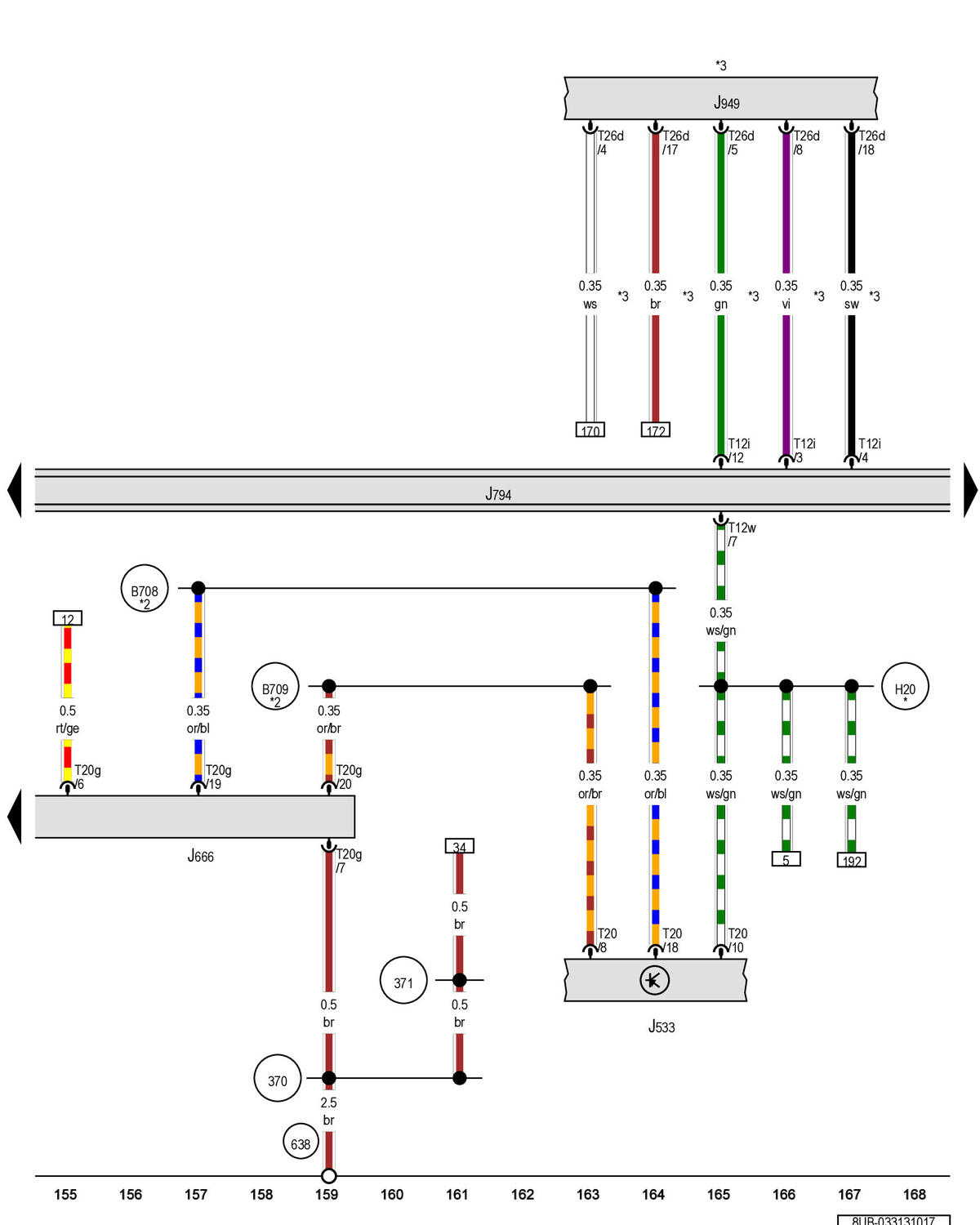

Data Bus On Board Diagnostic Interface, Internet Access Control Module, Information Electronics Control Module 1, Control Module For Emergency Call Module And Communication Unit
J533 Data Bus on Board Diagnostic Interface
J666 Internet Access Control Module
J794 Information Electronics Control Module 1
J949 Control Module for Emergency Call Module and Communication Unit
T12i 12-Pin Connector, Blue
T12w 12-Pin Connector
T20 20-Pin Connector
T20g 20-Pin Connector
T26d 26-Pin Connector, Black
(370) Ground Connection 5 (in Main Wiring Harness)
(371) Ground Connection 6 (in Main Wiring Harness)
(638) Ground Connection on Right A-Pillar Type:VB, Slpdok:, Aim:VB638
(B708) Instrument Cluster CAN Bus High Connection 1 (in Main Wiring Harness)
(B709) Instrument Cluster CAN Bus Low Connection 1 (in Main Wiring Harness)
(H20) Connection 1 (in OBD Wiring Harness)
* Refer to Applicable Wiring Diagram for Ring Break Diagnosis
*2 Refer to Applicable Wiring Diagram for Data Bus Networking
*3 For Vehicles with Emergency Call Module
