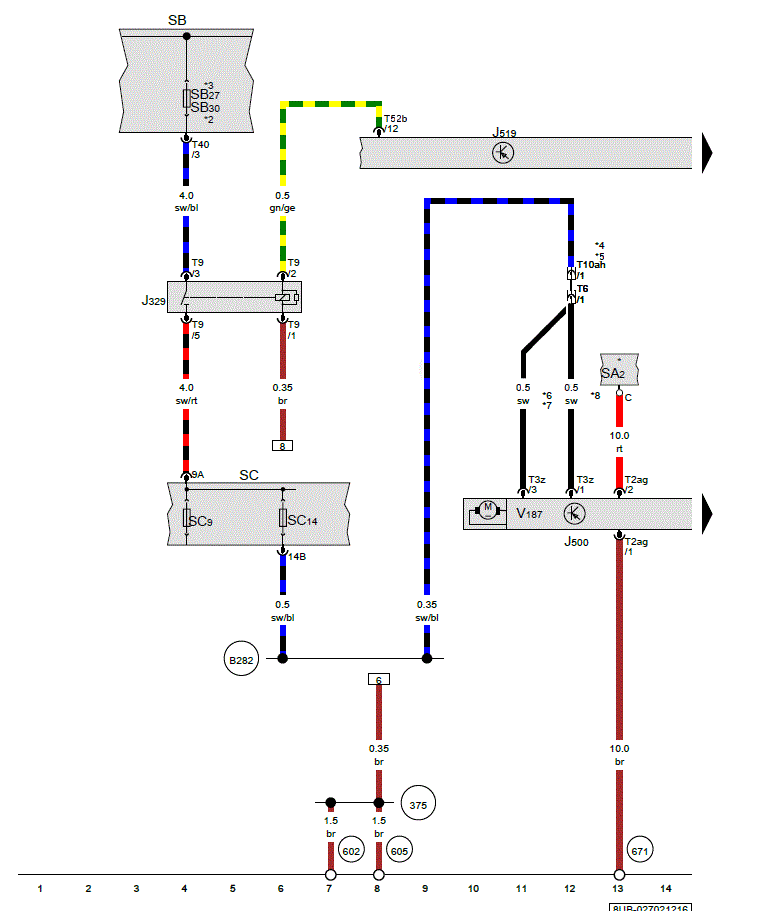

Terminal 15 Power Supply Relay, Power Steering Control Module, Vehicle Electrical System Control Module, Electromechanical Power Steering Motor
J329 Terminal 15 power supply relay
J500 Power steering control module
J519 Vehicle electrical system control module
SA2 Fuse 2 (on fuse panel A)
SB Fuse panel B
SC Fuse panel C
SC9 Fuse 9 (on fuse panel C)
SC14 Fuse 14 (on fuse panel C)
SB27 Fuse 27 (on fuse panel B)
SB30 Fuse 30 (on fuse panel B)
T2ag 2-pin connector
T3z 3-pin connector
T6 6-pin connector, near the left front longitudinal member
T9 9-pin connector
T10ah 10-pin connector
T40 40-pin connector
T52b 52-pin connector
V187 Electromechanical power steering motor
(375) Ground connection 10 (in main wiring harness)
(602) Ground connection in left front footwell
(605) Ground connection on upper steering column
(671) Ground connection 1 on left front longitudinal member
(B282) Positive connection 6 (15a) (in main wiring harness)
* Refer to applicable battery wiring diagram
*2 through October 2012
*3 from November 2012
*4 Only for vehicles with a diesel engine
*5 from November 2014
*6 Only for RHD vehicles
*7 Only for vehicles with China equipment
*8 Only for LHD vehicles
