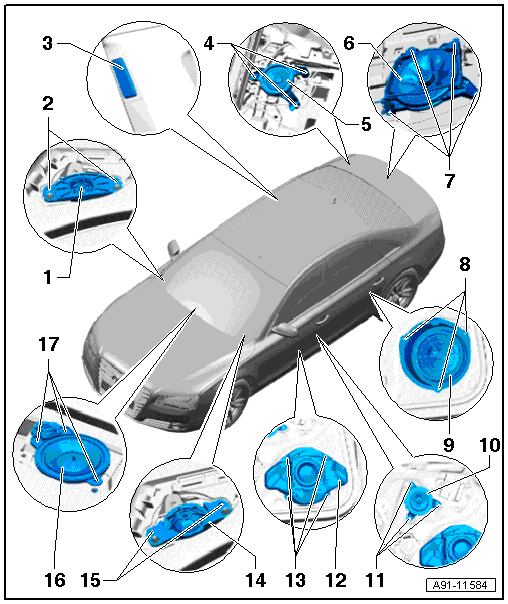

Overview Of Component Locations For BOSE® Sound System, Speaker, Standard
WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2015 Audi S8, 2015 Audi A8 Quattro, 2014 Audi S8, 2014 Audi A8 Quattro, and 2013 Audi S8. However, it is still accessible from the selected car via links, so may be relevant.
- Right Front Treble Speaker -R22-
- Standard, removing and installing, refer to LEFT/RIGHT FRONT TREBLE SPEAKER -R20- / -R22-, REMOVING AND INSTALLING, STANDARD
- Removing and installing BOSE® LEFT/RIGHT FRONT TREBLE SPEAKER -R20- / -R22-, REMOVING AND INSTALLING, BOSE®
- Bolt
- 1.5 Nm
- Quantity: 2
- Left Rear Treble Speaker -R14- /Right Rear Treble Speaker -R16-
- Removing and installing, refer to LEFT/RIGHT REAR TREBLE SPEAKER -R14- / -R16-, REMOVING AND INSTALLING
- Bolt
- 2.5 Nm
- Quantity: 3
- Left Effects Speaker -R209- /Right Effects Speaker -R210- BOSE®
- Removing and installing, refer to LEFT/RIGHT EFFECTS SPEAKER -R209- / -R210-, REMOVING AND INSTALLING, BOSE® .
- Subwoofer -R211-
- Removing and installing, refer to Subwoofer -R211-, REMOVING AND INSTALLING, STANDARD, BOSE® .
- Bolt
- 2.5 Nm
- Quantity: 4
- Bolt
- 3 Nm
- Quantity: 3
- Left Rear Mid-Bass Speaker -R159- /Right Rear Mid-Bass Speaker -R160-
- Removing and installing, refer to REAR MID-BASS SPEAKER, REMOVING AND INSTALLING .
- Left Front Midrange Speaker -R103- /Right Front Midrange Speaker -R104-
- Removing and installing, refer to LEFT AND RIGHT FRONT MIDRANGE SPEAKER -R103- / -R104-, REMOVING AND INSTALLING
- Bolt
- 3 Nm
- Quantity: 3
- Left Front Bass Speaker -R21- /Right Front Bass Speaker -R23-
- Removing and installing, refer to LEFT/RIGHT FRONT BASS SPEAKER -R21- / -R23-, REMOVING AND INSTALLING .
- Bolt
- 3 Nm
- Quantity: 4
- Left Front Treble Speaker -R20-
- Standard, removing and installing, refer to LEFT/RIGHT FRONT TREBLE SPEAKER -R20- / -R22-, REMOVING AND INSTALLING, STANDARD
- Removing and installing BOSE®, refer to LEFT/RIGHT FRONT TREBLE SPEAKER -R20- / -R22-, REMOVING AND INSTALLING, BOSE®
- Bolt
- 1.5 Nm
- Quantity: 2
- Center Speaker -R208-
- Removing and installing, refer to Center Speaker -R208-, REMOVING AND INSTALLING .
- Bolt
- 1.5 Nm
- Quantity: 3
