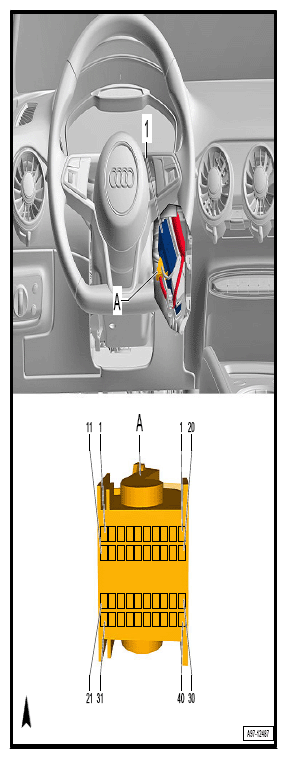

Access/Start Authorization Control Module -J518- Connector View Only NAR
40-PIN CONNECTOR -T40A- (A)
| T40A (A) | Designation |
|---|---|
| 1 | |
| 2 | |
| 3 | |
| 4 | |
| 5 | Comfort System CAN-Bus Low, to B407 Comfort System CAN-Bus Low Connection 2 (in main wiring harness) Data Bus On Board Diagnostic Interface J533 |
| 6 | Comfort System CAN-Bus High, to B398 Comfort System CAN-Bus High Connection 2 (in main wiring harness) Data Bus On Board Diagnostic Interface J533 |
| 7 | Access/start authorization button E408 |
| 8 | Front/Center Console Control Head E461 Access/start authorization button E408 |
| 9 | |
| 10 | |
| 11 | from Connector station on left front door TTVL Left Front Outside Door Handle Touch Sensor G605 |
| 12 | from Connector station on right front door TTVR Driver's Outside Door Handle Touch Sensor G415 |
| 13 | |
| 14 | |
| 15 | to Connector station, on left lower A-pillar TALU Engine Control Module (ECM) J623 |
| 16 | |
| 17 | Terminal 31, to 372 Ground Connection 7 (in main wiring harness) 687 Ground Connection 1 (on center tunnel) |
| 18 | |
| 19 | Access/start authorization button E408 |
| 20 | |
| 21 | Rear Right Access/Start Authorization Antenna R166 |
| 22 | Rear Left Access/Start Authorization Antenna R165 |
| 23 | Access/start system antenna in luggage compartment R137 |
| 24 | Rear Left Access/Start Authorization Antenna R165 |
| 25 | |
| 26 | Vehicle Electrical System Control Module J519 |
| 27 | Vehicle Electrical System Control Module J519 |
| 28 | |
| 29 | |
| 30 | Terminal 30, from Fuse Panel C SC Safety fuse 2 S132 |
| 31 | Access/start authorization antenna R249 |
| 32 | Rear Right Access/Start Authorization Antenna R166 |
| 33 | Access/start system antenna in luggage compartment R137 |
| 34 | Access/start authorization antenna R249 |
| 35 | Vehicle Electrical System Control Module J519 |
| 36 | Access/start system antenna 1 in vehicle interior R138 |
| 37 | Access/start system antenna 2 in vehicle interior R139 |
| 38 | Access/start system antenna 1 in vehicle interior R138 |
| 39 | Access/start system antenna 2 in vehicle interior R139 |
| 40 | Vehicle Electrical System Control Module J519 |
