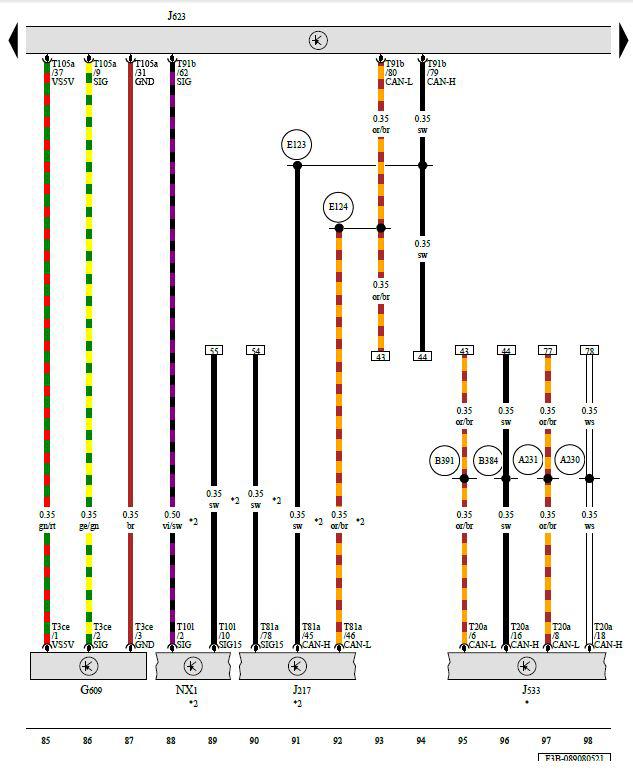

Call Outs For SECONDARY AIR INJECTION SENSOR 1, TRANSMISSION CONTROL MODULE, DATA BUS ON BOARD DIAGNOSTIC INTERFACE, ENGINE/ MOTOR CONTROL MODULE, TRANSMISSION
G609 Secondary Air Injection Sensor 1
J217 Transmission Control Module
J533 Data Bus on Board Diagnostic Interface
J623 Engine/Motor Control Module
NX1 Transmission
T3ce 3-Pin Connector, Black
T10l 10-Pin Connector, Black
T20a 20-Pin Connector, Black
T81a 81-Pin Connector, Black
T91b 91-Pin Connector, Black
T105a 105-Pin Connector, Black
A230 - Suspension/Instrument Cluster CAN Bus High Connection 2 (in Instrument Panel Wiring Harness)
A231 - Suspension/Instrument Cluster CAN Bus Low Connection 2 (in Instrument Panel Wiring Harness)
B384 - Powertrain CAN Bus High Connection 2 (in Main Wiring Harness)
B391 - Powertrain CAN Bus Low Connection 2 (in Main Wiring Harness)
E123 - CAN Bus Drive High Connection 1 (in Engine Wiring Harness
E124 - CAN Bus Drive Low Connection 1 (in Engine Wiring Harness
* Refer to Applicable Wiring Diagram for Data Bus Networking
*2 For Vehicles with Automatic Transmission
