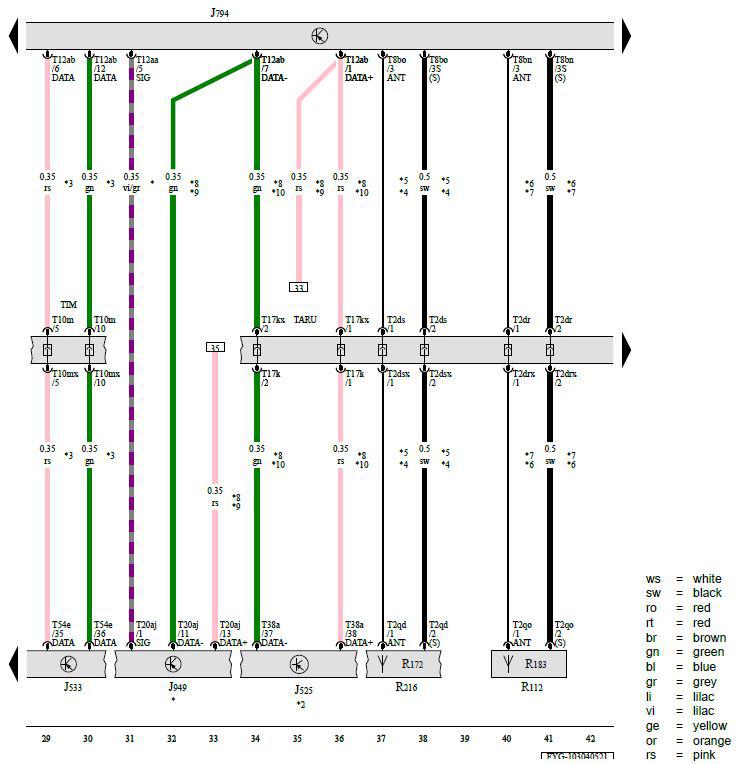

Digital Sound System Control Module, Data Bus on Board Diagnostic Interface, Information Electronics Control Module 1, Control Module for Emergency Call Module and Communication Unit, Antenna Amplifier 3, Roof Antenna
J525 - Digital Sound System Control Module
J533 - Data Bus on Board Diagnostic Interface
J794 - Information Electronics Control Module 1
J949 - Control Module for Emergency Call Module and Communication Unit
R112 - Antenna Amplifier 3
R172 - Satellite Tuner Antenna
R183 - Digital Radio Antenna
R216 - Roof Antenna
T2dr - 2-Pin Connector, Black
T2drx - 2-Pin Connector, Black
T2ds - 2-Pin Connector, Brown
T2dsx - 2-Pin Connector, Brown
T2qd - 2-Pin Connector, Green
T2qo - 2-Pin Connector, Black
T8bn - 8-Pin Connector, Light Blue
T8bo - 8-Pin Connector, Black
T10m - 10-Pin Connector, Black
T10mx - 10-Pin Connector, Black
T12aa - 12-Pin Connector, Blue
T12ab - 12-Pin Connector, Green
T17k - 17-Pin Connector, Black
T17kx - 17-Pin Connector, Black
T20aj - 20-Pin Connector, Naturally Cloudy
T38a - 38-Pin Connector, Black
T54e - 54-Pin Connector, Gray
TARU - Coupling Point on Right A-Pillar, Bottom
TIM - Coupling Point in Interior, Center
* - Refer to Applicable Communication Wiring Diagram
*2 - Refer to Applicable Sound System Wiring Diagram
*3 - Ethernet Data Wire
*4 - For Vehicles with Satellite Radio
*5 - For Vehicles with US Equipment
*6 - For Vehicles Without US Equipment
*7 - For Vehicles with Digital Radio
*8 - Audio Bus Data Bus Wire
*9 - For Vehicles Without an Amplifier
*10 - For Vehicles with an Amplifier
