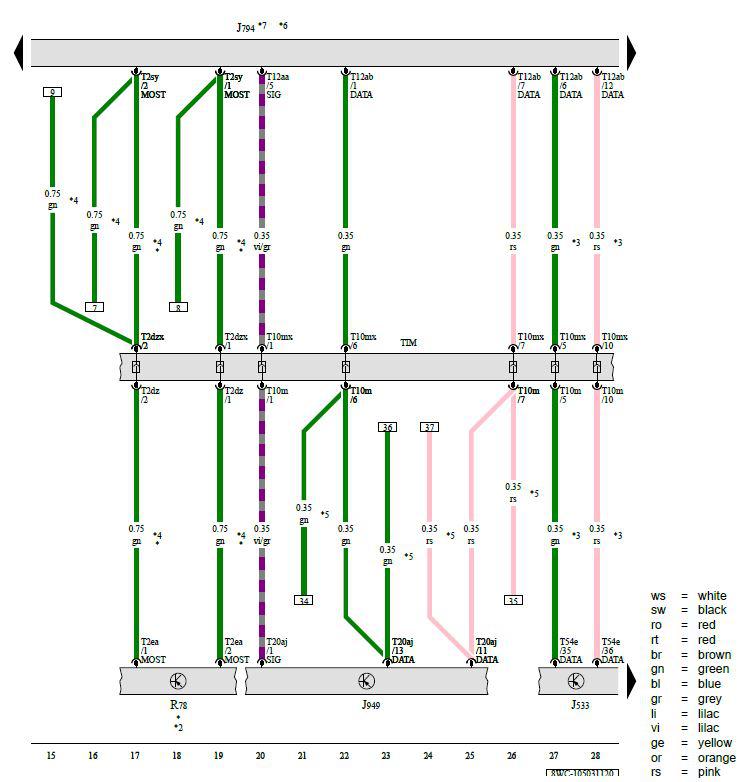

Data Bus on Board Diagnostic Interface, Information Electronics Control Module 1, Control Module for Emergency Call Module and Communication Unit, TV Tuner
J533 - Data Bus on Board Diagnostic Interface
J794 - Information Electronics Control Module 1
J949 - Control Module for Emergency Call Module and Communication Unit
R78 - TV Tuner
T2dz - 2-Pin Connector, Black
T2dzx - 2-Pin Connector, Black
T2ea - 2-Pin Connector, Black
T2sy - 2-Pin Connector, Black
T10m - 10-Pin Connector, Black
T10mx - 10-Pin Connector, Black
T12aa - 12-Pin Connector, Blue
T12ab - 12-Pin Connector, Green
T20aj - 20-Pin Connector, Naturally Cloudy
T54e - 54-Pin Connector, Gray
TIM - Coupling Point in Interior, Center
* - For Vehicles with TV Tuner
*2 - Refer to the Applicable TV Tuner Wiring Diagram
*3 - Ethernet Connection
*4 - Refer to Applicable Wiring Diagram for Infotainment Most Bus
*5 - For Vehicles with Bang & Olufsen Sound System
*6 - Refer to Applicable Communication Wiring Diagram
*7 - Refer to Applicable Sound System Wiring Diagram
