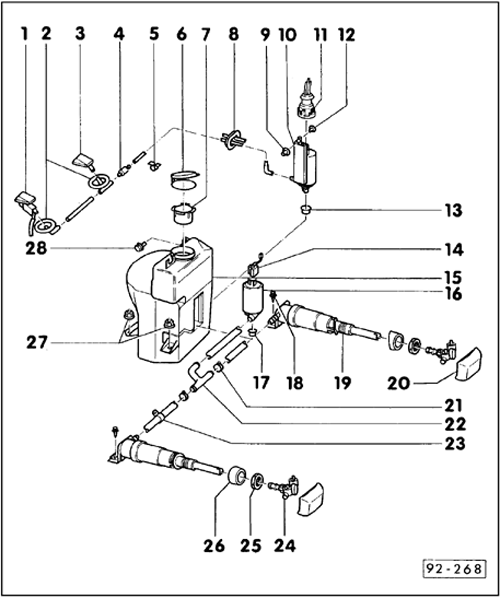

Windshield And Headlamp Washer System Overview: Notes
- Windshield spray jet, heated
- Optional
- Adjusting Fig. 1 Spray jets, adjusting
- Removing and installing Fig. 2 Spray jets, removing and installing
- Rubber nozzles
- Windshield spray jet, non-heated
- Removing and installing Fig. 2 Spray jets, removing and installing
- Return valve for windshield washer unit
- Note installation position
- Clip
- Cap
- Filter
- Double nozzle
- Seal
- Pump, windshield washer
- Windshield washer pump, electrical connection
- Seal plug
- Seal
- Headlamp washer pump, electrical connection
- Washer fluid container
- Pump, Headlamp washer
- Seal
- Retaining screw
- Pressure cylinder
- Removing and installing Fig. 3 Headlamp washer pressure cylinder, removing and installing
- Cover
- Hose clamp
- T-piece
- Bracket
- Spray jets, Headlamp washers
- Not adjustable
- Nut
- Tightening torque: 9.5 Nm (84 in lb)
- Spacer
- Nuts
- Tightening torque: 5 Nm (44 in lb)
- Bolt
- Tightening torque: 5 Nm (44 in lb)
