Airbag Control Module, Data Bus On Board Diagnostic Interface, Engine/Motor Control Module, Fuse Panel C

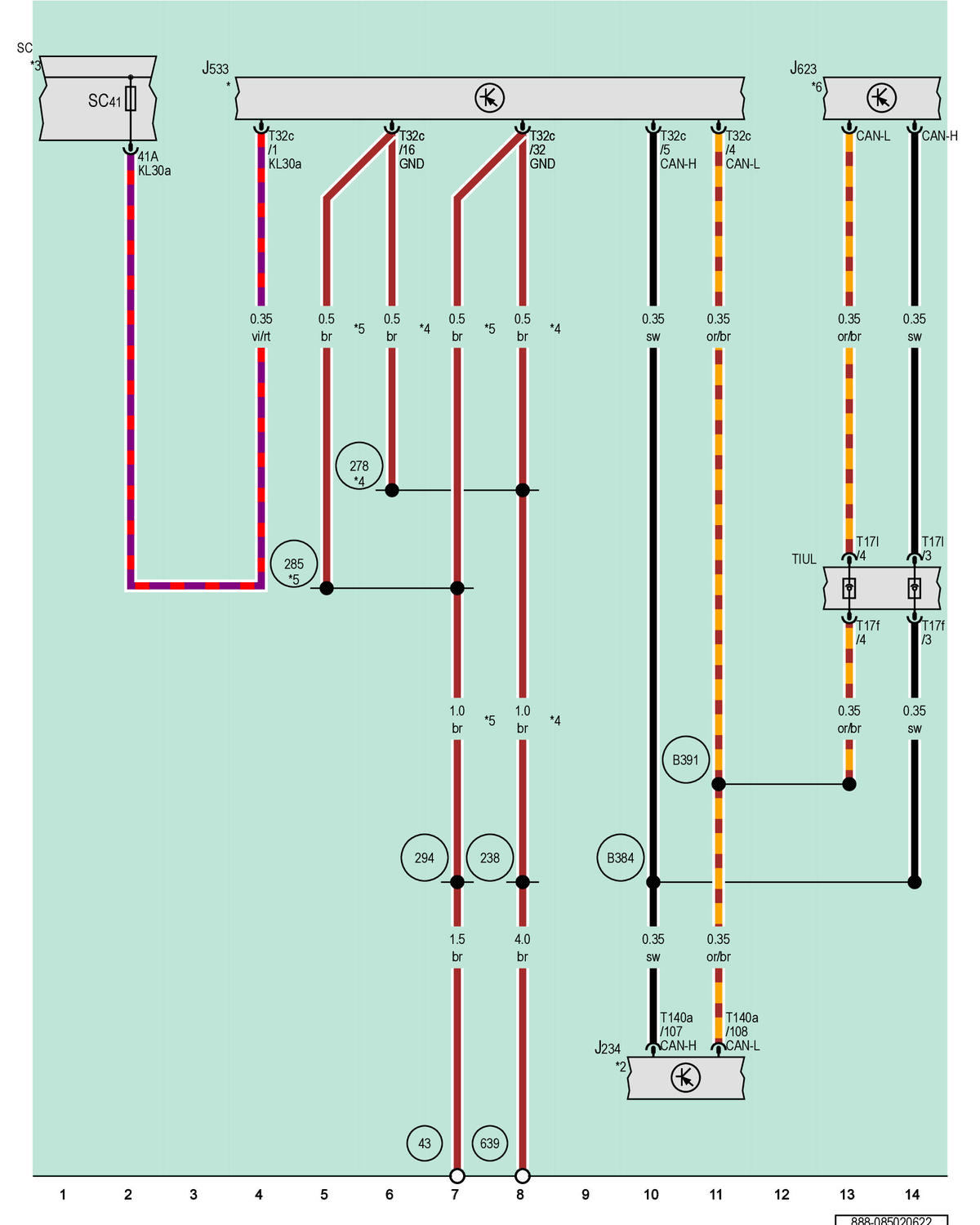

GWW888-085020622Courtesy of AUDI OF AMERICA, LLC

J234

Airbag Control Module

J533

Data Bus on Board Diagnostic Interface

J623

Engine/Motor Control Module

SC

Fuse Panel C

SC41

Fuse 41 (On Fuse Panel C)

T17f

17-Pin Connector, Gray

T17l

17-Pin Connector, Gray

T32c

32-Pin Connector, Black

T140a

140-Pin Connector, Yellow

TIUL

Coupling Point in Interior, Bottom Left

43

Ground Connection on A-Pillar, Lower Right

238

Ground Connection 1 (in Interior Wiring Harness)

278

Ground Connection 4 (in Interior Wiring Harness)

285

Ground Connection 7 (in Interior Wiring Harness)

294

Ground Connection 9 (in Interior Wiring Harness)

639

Ground Connection on Left A-Pillar

B384

Powertrain CAN Bus High Connection 2 (in Main Wiring Harness)

B391

Powertrain CAN Bus Low Connection 2 (in Main Wiring Harness)

Refer to Applicable Wiring Diagram for Data Bus Networking

*2

Refer to Applicable Airbag Wiring Diagram

*3

Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior

*4

For LHD Vehicles

*5

For RHD Vehicles

*6

Refer to Applicable Engine Wiring Diagram
