Control Modules On Front Headlamp -MX1- / -MX2-, Through June 2019
Component Location
At front of vehicle.

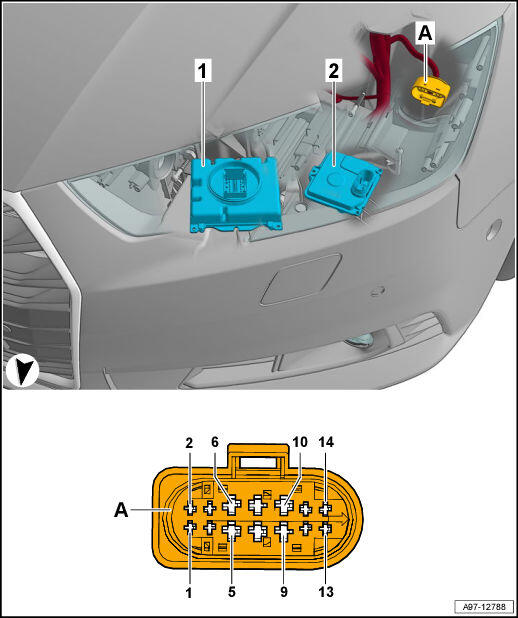

Fig 1: Front Headlamp Control Modules -MX1- / -MX2- Component Location And Connector End View (Through September 2019)
- 1 - Left LED Headlamp Power Output Stage 1 -A31- / Right LED Headlamp Power Output Stage 1 -A27-
- 2 - Left light control module -J1018- / Right light control module -J1023-
- A -
14-Pin Connector -T14l- / -T14r-, black
- Left Headlamp: -T14l-
- Right Headlamp: -T14r-
