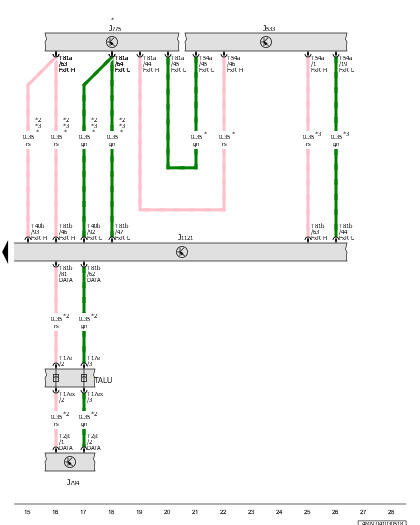

Data Bus On Board Diagnostic Interface, Drivetrain Control Module, Information Electronics Control Module 1, Driver Assistance Systems Control Module

GWW4MN-041030518Courtesy of AUDI OF AMERICA, LLC

J533

Data Bus on Board Diagnostic Interface

J775

Drivetrain Control Module

J794

Information Electronics Control Module 1

J1121

Driver Assistance Systems Control Module

T2jt

2-Pin Connector, Black

T17e

17-Pin Connector, Blue

T17ex

17-Pin Connector, Blue

T40b

40-Pin Connector, Black

T54a

54-Pin Connector, Black

T81a

81-Pin Connector, Black

T81b

81-Pin Connector, Black

TALU

Coupling Point on Left A-Pillar, Bottom

For Vehicles with Level Control System

*2

Depending on Equipment

*3

For Driver Assistance System
