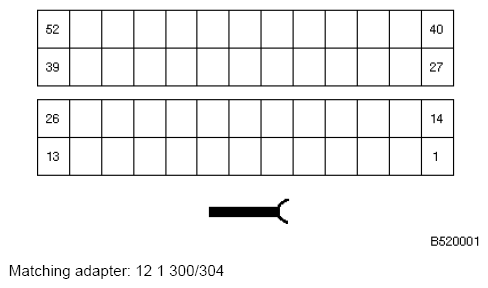

Digital Diesel Electronics Control Unit Module 3 X2413 Connector End View
Pin Assignments At Plug Connector X2413
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | Not used | ||
| 2 | E | Signal Air mass sensor | Air mass sensor |
| 3 | M | Ground Air mass sensor | Air mass sensor |
| 4 | Not used | ||
| 5 | E | Signal Needle movement sensor | Needle movement sensor |
| 6 | E | Signal Speed (rpm) sensor | Speed (rpm) sensor |
| 7 | E | Signal Injection pump | Injection pump |
| 8 | Not used | ||
| 9 | E | Signal Solenoid valve, supercharger control | Solenoid valve, supercharger control |
| 10 | E | Signal Solenoid valve, exhaust gas recirculation | Solenoid valve, exhaust gas recirculation |
| 11 | Not used | ||
| 12 | E | Signal Preheater relay | Preheater relay |
| 13 | E | Activation Solenoid valve, radiator shutter | Solenoid valve, radiator shutter |
| 14 | A | Supply Boost pressure sensor | Boost pressure sensor |
| 15 | E | Activation Boost pressure sensor | Boost pressure sensor |
| 16 | M | Ground Boost pressure sensor | Boost pressure sensor |
| 17 | Not used | ||
| 18 | M | Ground Needle movement sensor | Needle movement sensor |
| 19 | Not used | ||
| 20 | Not used | ||
| 21 | E | Solenoid valve cutout signal | Injection pump |
| 22 | Not used | ||
| 23 | Not used | ||
| 24 | E | Generator load signal | Generator |
| 25 | Not used | ||
| 26 | Not used | ||
| 27 | Not used | ||
| 28 | A | Activation Engine coolant temperature sensor | Engine coolant temperature sensor |
| 29 | Not used | ||
| 30 | Not used | ||
| 31 | M | Ground Speed (rpm) sensor | Speed (rpm) sensor |
| 32 | M | Ground Engine coolant temperature sensor | Engine coolant temperature sensor |
| 33 | A | Supply Air mass sensor | Air mass sensor |
| 34 | Not used | ||
| 35 | Not used | ||
| 36 | Not used | ||
| 37 | Not used | ||
| 38 | Not used | ||
| 39 | Not used | ||
| 40 | E | Signal Oil level sensor | Oil level sensor |
| 41 | E | Signal Oil pressure switch | Oil pressure switch |
| 42 | Not used | ||
| 43 | Not used | ||
| 44 | E/A | Signal CAN bus low | Injection pump |
| 45 | E/A | Signal CAN bus high | Injection pump |
| 46 | Not used | ||
| 47 | Not used | ||
| 48 | Not used | ||
| 49 | Not used | ||
| 50 | E | Signal Battery charge indicator lamp | Generator |
| 51 | E | Engine start signal feedback | Starter |
| 52 | E | Signal Preheater relay | Preheater relay |
