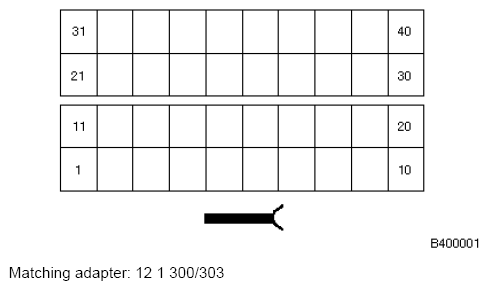

Digital Diesel Electronics Control Unit Module 4 X2414 Connector End View
Pin Assignments At Plug Connector X2414
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E | Signal Battery charge indicator lamp | Control module for instrument cluster |
| 2 | E | Engine start signal feedback | Control module for instrument cluster |
| 3 | Not used | ||
| 4 | E | Signal Electric fan | Electric fan |
| 5 | Not used | ||
| 6 | Not used | ||
| 7 | M | Ground Pedal-position sensor | Pedal-position sensor |
| 8 | A | Signal Pedal-position sensor | Pedal-position sensor |
| 9 | A | Signal Pedal-position sensor | Pedal-position sensor |
| 10 | E | Signal Fuel pump relay 1 | Fuel pump relay 1 |
| 11 | E | Signal Oil pressure switch | Control module for instrument cluster |
| 12 | M | Ground Pedal-position sensor | Pedal-position sensor |
| 13 | Not used | ||
| 14 | Not used | ||
| 15 | Not used | ||
| 16 | A | Signal Pedal-position sensor | Pedal-position sensor |
| 17 | E | Speed signal | Data link connector |
| 18 | Not used | ||
| 19 | Not used | ||
| 20 | A | Activation Auxiliary heater | Auxiliary heater |
| 21 | E | Signal Oil level sensor | Control module for instrument cluster |
| 22 | A | Signal Processed wheel speed, rear right | ABS/ASC unit |
| 23 | A | Signal Clutch pedal position switch | Clutch pedal position switch |
| 24 | E | Signal Brake light switch | Light switching center control unit |
| 25 | Not used | ||
| 26 | E | Terminal 15 | Fuse F29 |
| 27 | E | Data link MFL | Volute spring |
| 28 | E | Signal Brake light switch | Brake light switch |
| 29 | E | Signal Relay, A/C compressor | Relay, A/C compressor |
| 30 | Not used | ||
| 31 | E | Signal Auxiliary heater | Heating and A/C control module Dual-function switch recirculated air/rear window defogger |
| 32 | E/A | Signal Data link TXD | Data link connector |
| 33 | E | Electronic vehicle immobilization | Electronic immobilizer control unit |
| 34 | Not used | ||
| 35 | Not used | ||
| 36 | E/A | Signal CAN bus high | Connector, CAN bus |
| 37 | E/A | Signal CAN bus low | Connector, CAN bus |
| 38 | Not used | ||
| 39 | Not used | ||
| 40 | Not used |
