41 61... Checking Hinge For Engine Compartment Lid (For Vehicles With Active Pedestrian Protection System)
Necessary preliminary tasks:
- Remove hinge for engine compartment lid.

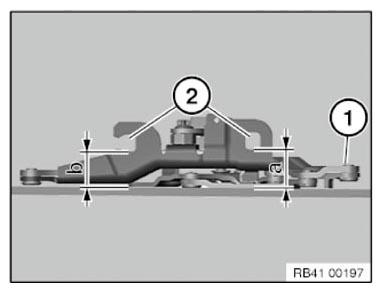

Open and close hinge (1).
Place hinge (1) on a level surface.
Check holes (2) for dimensional accuracy relative to support.
Dimension a=32 mm
Measurement b = 30 mm
| Test result | Solution |
|---|---|
| Hinge is stiff | Replace hinge |
| Faulty dimensional accuracy | Replace hinge |
