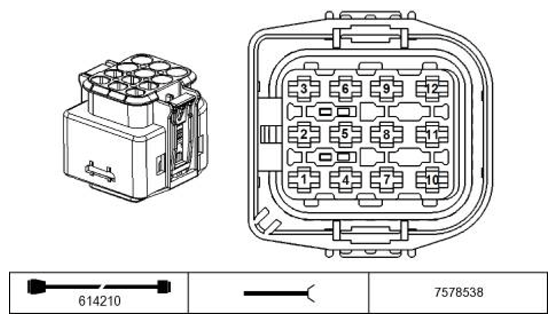

DME Control Module SX60005A Connector End View
Pin Assignments At Plug Connector X60005
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | -- | Not occupied | |
| 2 | -- | Not occupied | |
| 3 | A | Activation | Volume control valve |
| 4 | -- | Not occupied | |
| 5 | -- | Not occupied | |
| 6 | -- | Not occupied | |
| 7 | M | Ground Low pressure fuel sensor | Low pressure fuel sensor |
| 8 | A | Supply Low pressure fuel sensor | Low pressure fuel sensor |
| 9 | M | Ground Intake air temperature pressure sensor | Intake air temperature pressure sensor |
| 10 | E | Signal Intake air temperature pressure sensor | Intake air temperature pressure sensor |
| 11 | A | Supply Intake air temperature pressure sensor | Intake air temperature pressure sensor |
| 12 | -- | Not occupied | |
| 13 | A | Activation DME relay | DME relay |
| 14 | A | Supply Motor-driven throttle actuator | Motor-driven throttle actuator |
| 15 | E | Signal Motor-driven throttle actuator | Motor-driven throttle actuator |
| 16 | E | Signal Motor-driven throttle actuator | Motor-driven throttle actuator |
| 17 | E | Signal Intake air temperature pressure sensor | Intake air temperature pressure sensor |
| 18 | -- | Not occupied | |
| 19 | E | Signal Double knock sensor | Double knock sensor |
| 20 | E | Signal Double knock sensor | Double knock sensor |
| 21 | -- | Not occupied | |
| 22 | -- | Not occupied | |
| 23 | A | Signal, fuel tank vent valve | Fuel tank vent valve |
| 24 | -- | Not occupied | |
| 25 | -- | Not occupied | |
| 26 | -- | Not occupied | |
| 27 | -- | Not occupied | |
| 28 | -- | Not occupied | |
| 29 | E | Signal Crankshaft sensor | Crankshaft sensor |
| 30 | M | Ground Crankshaft sensor | Crankshaft sensor |
| 31 | A | Supply Intake manifold pressure sensor | Intake manifold pressure sensor |
| 32 | M | Ground Intake manifold pressure sensor | Intake manifold pressure sensor |
| 33 | E | Signal Intake manifold pressure sensor | Intake manifold pressure sensor |
| 34 | E | Signal Low pressure fuel sensor | Low pressure fuel sensor |
| 35 | E/A | BSD signal | Connector BSD signal |
| 36 | E | Signal Motor-driven throttle actuator | Motor-driven throttle actuator |
| 37 | E | Signal Motor-driven throttle actuator | Motor-driven throttle actuator |
| 38 | M | Ground Motor-driven throttle actuator | Motor-driven throttle actuator |
| 39 | -- | Not occupied | |
| 40 | -- | Not occupied | |
| 41 | E | Signal Double knock sensor | Double knock sensor |
| 42 | E | Signal Double knock sensor | Double knock sensor |
| 43 | -- | Not occupied | |
| 44 | -- | Not occupied |
