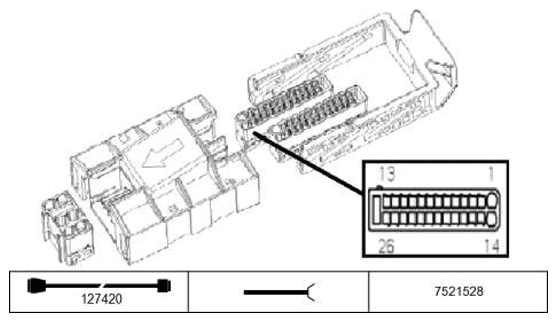

A6000 DME Control Module, Module 1 SX60101A Connector End View
Pin Assignments At Plug Connector X60101
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E/A | Signal PT-CAN low | Power train CAN-bus |
| 2 | E | Start signal | A149a Car access system |
| 3 | E/A | BSD signal | Battery sensor |
| 4 | E | Brake light switch signal | Connector X181 |
| 5 | E | Signal, electronic vehicle immobilizer | A149a Car access system |
| 6 | M | Sensor ground | Rear axle temperature sensor |
| 7 | E | Signal, accelerator pedal position sensor | Accelerator pedal module |
| 8 | A | Activation Electric fan | Electric fan |
| 9 | -- | Not occupied | |
| 10 | M | Ground | Accelerator pedal module |
| 11 | A | Supply Accelerator pedal module | Accelerator pedal module |
| 12 | E | Signal SPORT button | Centre console switch cluster |
| 13 | A | Activation Secondary air pump relay | Secondary air pump relay |
| 14 | E/A | Signal PT-CAN high | Power train CAN-bus |
| 15 | -- | Not occupied | |
| 16 | E | Brake light test signal | Brake light switch |
| 17 | E | Speed signal | Connector X10186 (rear right wheel speed) |
| 18 | E | Signal, clutch switch | Clutch switch module |
| 19 | -- | Not occupied | |
| 20 | E | Signal, accelerator pedal position sensor | Accelerator pedal module |
| 21 | E/A | TD signal | OBDII socket |
| 22 | -- | Not occupied | |
| 23 | M | Ground | Accelerator pedal module |
| 24 | E | Supply Accelerator pedal module | Accelerator pedal module |
| 25 | E | Signal, hot film air mass meter | Hot-film air mass meter |
| 26 | -- | Not occupied |
