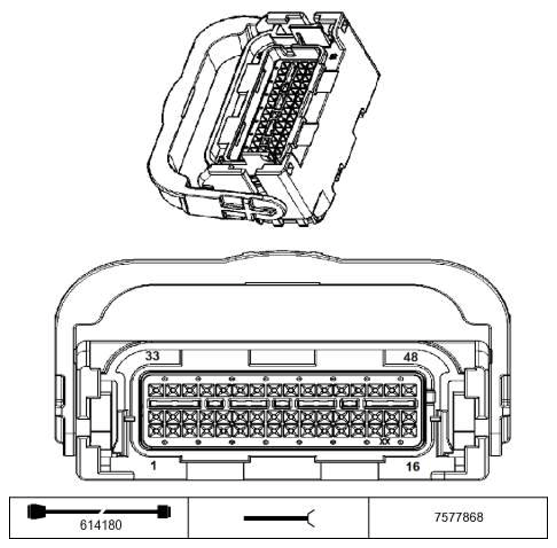

A6000 DME Control Module, Module 1 X60001 Connector End View
Pin Assignments At Plug Connector X60001
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E/A | Signal PT-CAN low | Power train CAN-bus |
| 2 | E | Signal, engine start | Car access system |
| 3 | E/A | Signal Battery monitor | Battery sensor Bit-serial data interface (BSD) |
| 4 | E | Brake light signal | Connector X181 Brake light signal |
| 5 | A | Negative activation | Exhaust flap |
| 6 | -- | Not occupied | |
| 7 | E | Signal Pedal-position sensor | Accelerator pedal module |
| 8 | A | Activation | Electric fan |
| 9 | -- | Not occupied | |
| 10 | M | Negative supply Pedal-position sensor | Accelerator pedal module |
| 11 | A | Positive supply Pedal-position sensor | Accelerator pedal module |
| 12 | -- | Not occupied | |
| 13 | A | Signal Automatic engine start-stop | Car access system |
| 14 | E/A | Signal PT-CAN high | Power train CAN-bus |
| 15 | E/A | Signal Connector X10134 | Connector, LIN bus |
| 16 | E | Brake light test signal | Connector X1179 Brake light test signal |
| 17 | E | Signal | Dynamic stability control (DSC) |
| 18 | E | Signal Clutch position | Clutch switch module |
| 19 | E | Not occupied | |
| 20 | E | Signal Pedal-position sensor | Accelerator pedal module |
| 21 | E/A | TD signal | OBDII socket |
| 22 | E | Signal Load-shedding relay, terminal 15 | Car access system |
| 23 | M | Negative supply Pedal-position sensor | Accelerator pedal module |
| 24 | A | Positive supply Pedal-position sensor | Accelerator pedal module |
| 25 | -- | Not occupied | |
| 26 | A | Negative activation | E-box fan |
